グループ表示（ドア及びパネル）
グループ表示の使用方法
ドア及びパネルは内部的にグループ番号が付与され、リスト・納品された商品のラベルにはグループ番号が記載されます。
LECOcadの通常画面上はグループ番号は非表示ですので、View groupでグループ番号の確認を行います。
適宜スクリーンショットを保存して、組み立て時にご参照ください。
グループ表示のサブメニュー説明

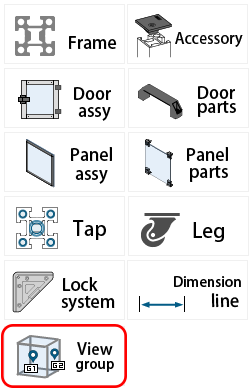

右メニューより「View group」をクリック。
select
add :グループ番号表示を追加したい場合に選択
del :グループ番号表示を消去したい場合に選択
view (表示するview Noを指定)
all :1-9に追加した全てのグループ番号表示をすべて表示します
1-9 :指定したview Noにグループ番号表示を追加
Font size (表示するグループ番号の文字大きさを指定します)
文字サイズ :10-20 で指定 (デフォルトはsize 12)
