設計モデル紹介
modelとは
用意されている筐体モデルをベースに設計を進めることができます。
スタートメニューよりmodelを選択し筐体モデルを選択します。
40seriesまたは25seriesを選択して
カテゴリーの中からお好みのモデルをお選びください。
Example_0 ： ベーシックモデル
Example_1 ： タワー型モデル
Example_2 ： L型モデル
Booth ： クリーンブース用モデル(40シリーズのみ)
外形寸法を入力することでサイズをカスタマイズしてモデルを作図します。
必要な部材などを追加して設計を進めることができます。
例：40シリーズ Example_0 ： ベーシックモデル
【model 0_1_2_0】 柱：F44F 梁：F44F
カスタマイズしたモデルを保存するには
File/Assembly List/save... で名前を付けて保存します。
Example_0
基本のBOX型 フレームの組み合わせで剛性・耐荷重が変わります
指定したサイズで描画されます

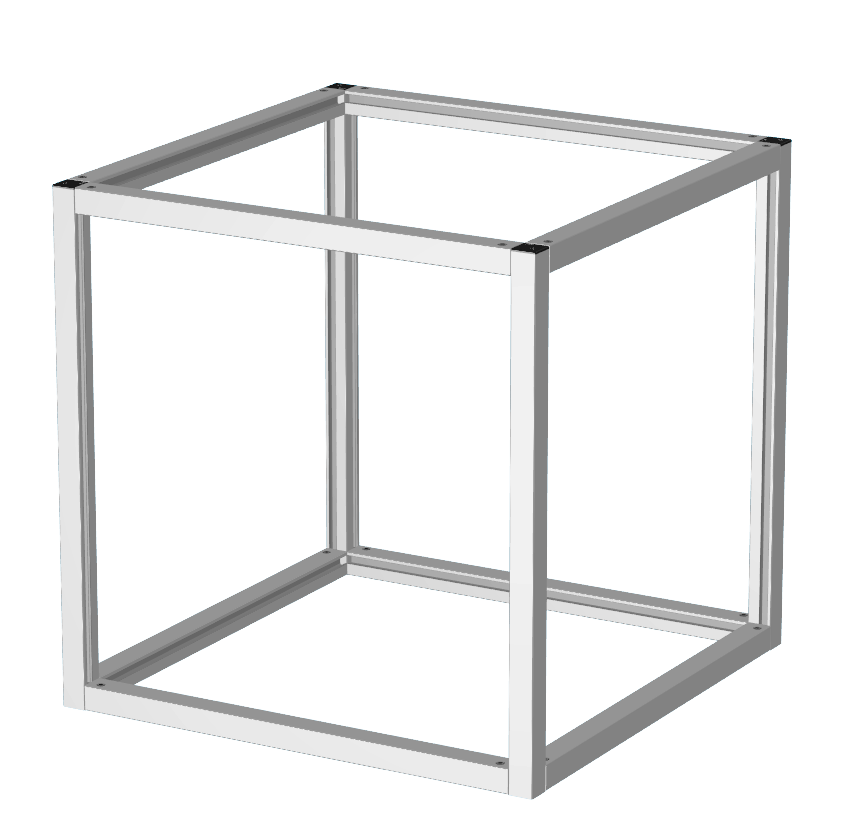

model 0_1_14_0
縦柱 F33M / 梁 F33M
外側にフレーム溝がでないモデルです。

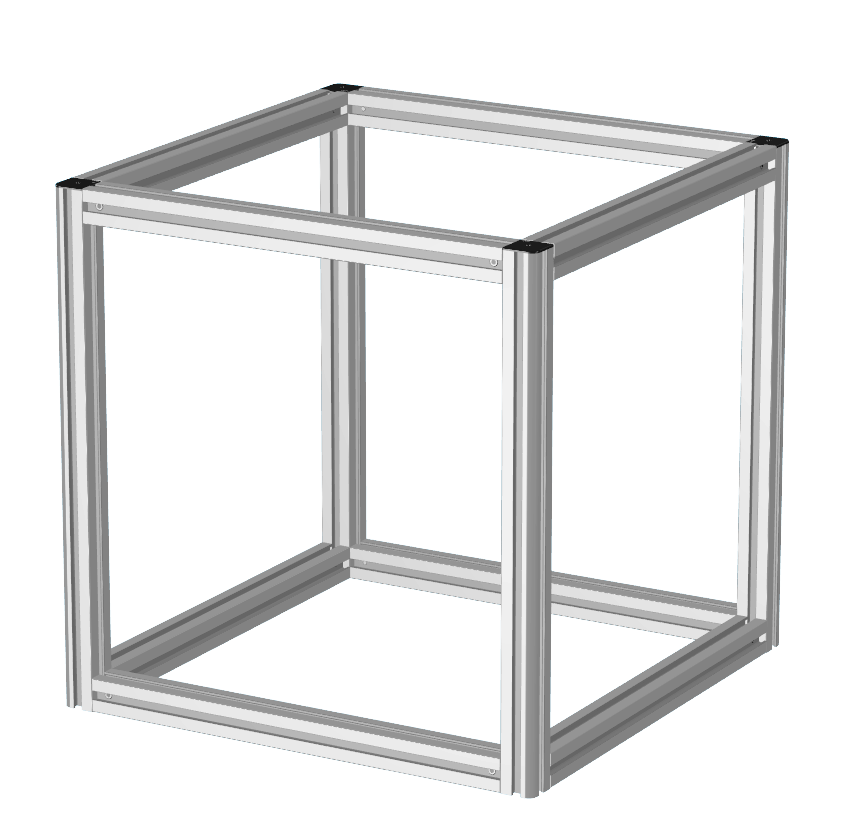

model 0_1_1_0
縦柱 F44R / 梁 F44F
縦柱にRフレームを使用。コストに優れた軽量タイプ

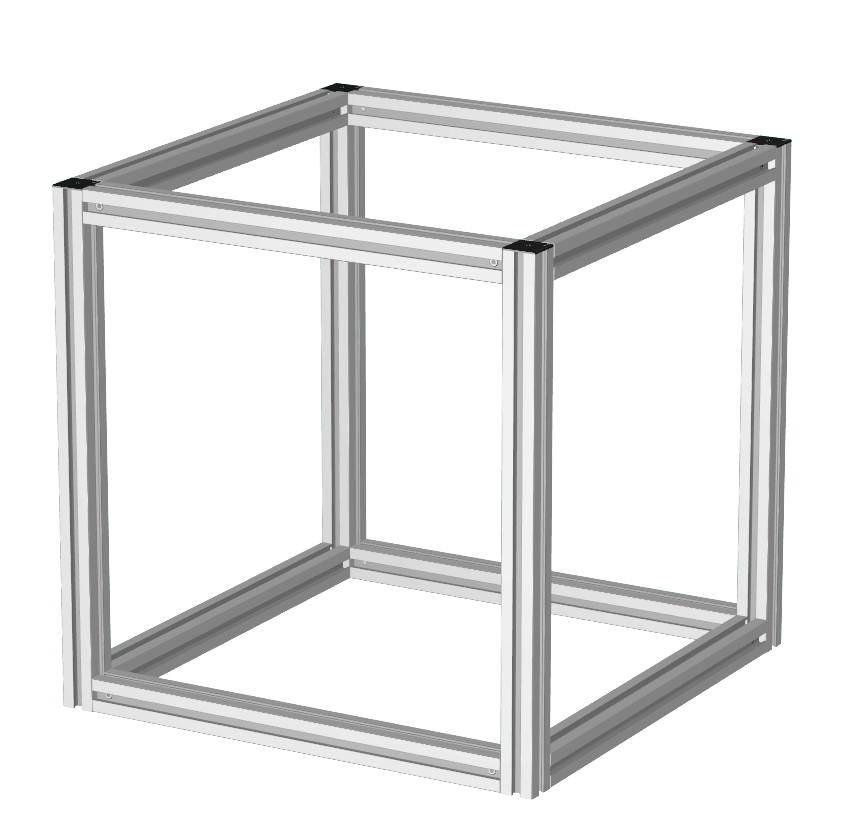

model 0_1_2_0
縦柱 F44F / 梁 F44F
コストに優れた軽量タイプ
model 0_1_13_0
縦柱 F44M / 梁 F44M
ストロングタイプの立方体モデル

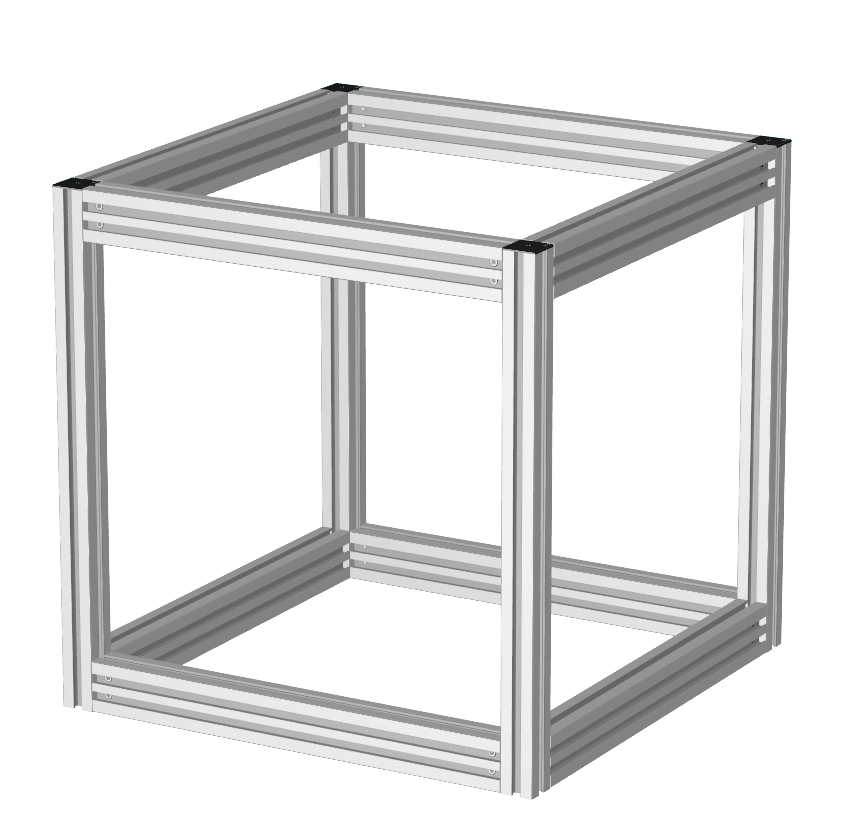

model 0_1_3_0
縦柱 F44F / 梁 F46F
コスト・強度に優れた梁ダブルロックタイプ

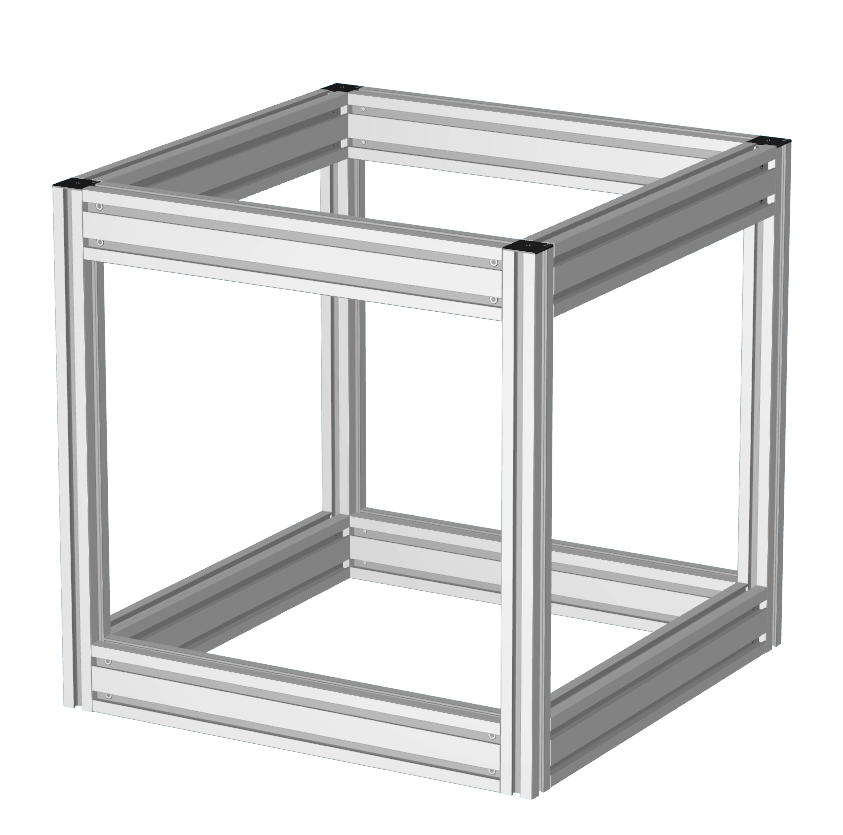

model 0_1_4_0
縦柱 F44L / 梁 F48L

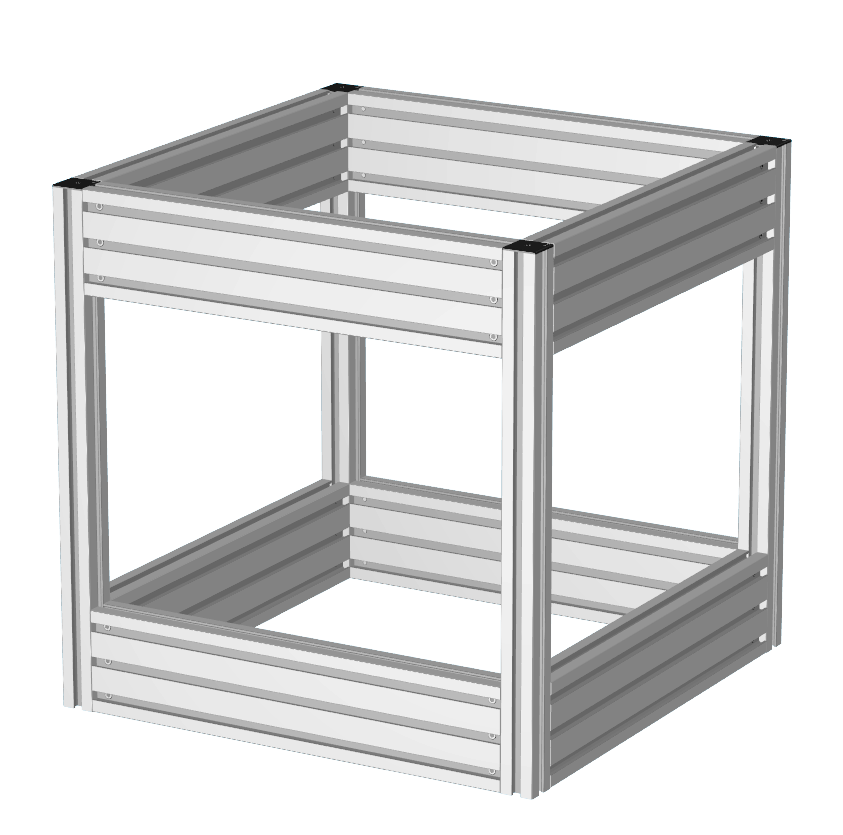

model 0_1_5_0
縦柱 F44L / 梁 F412

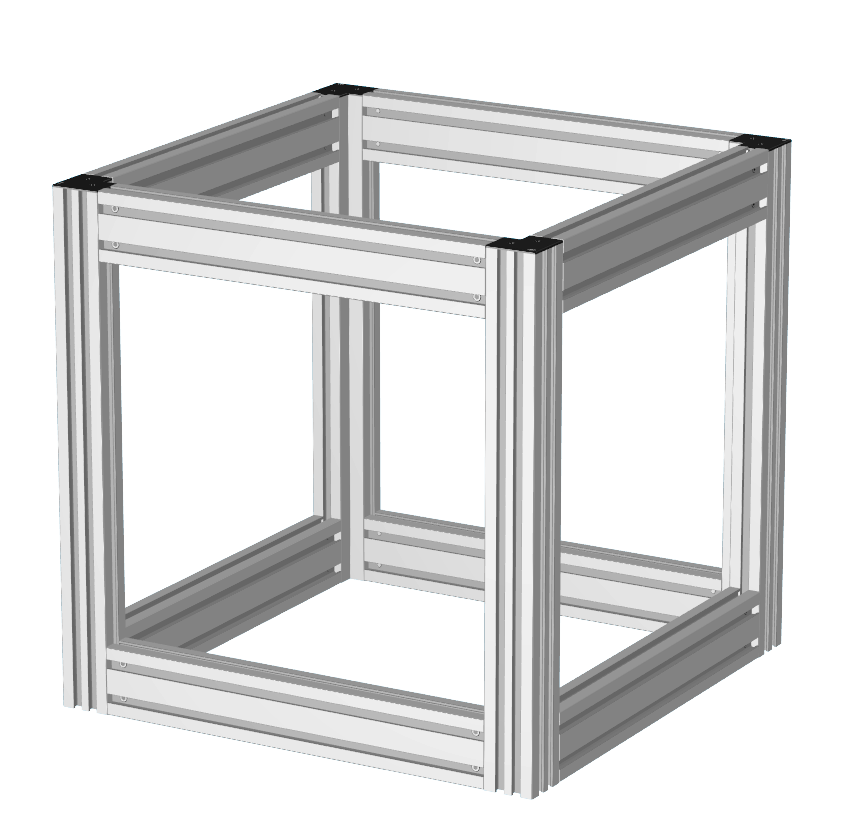

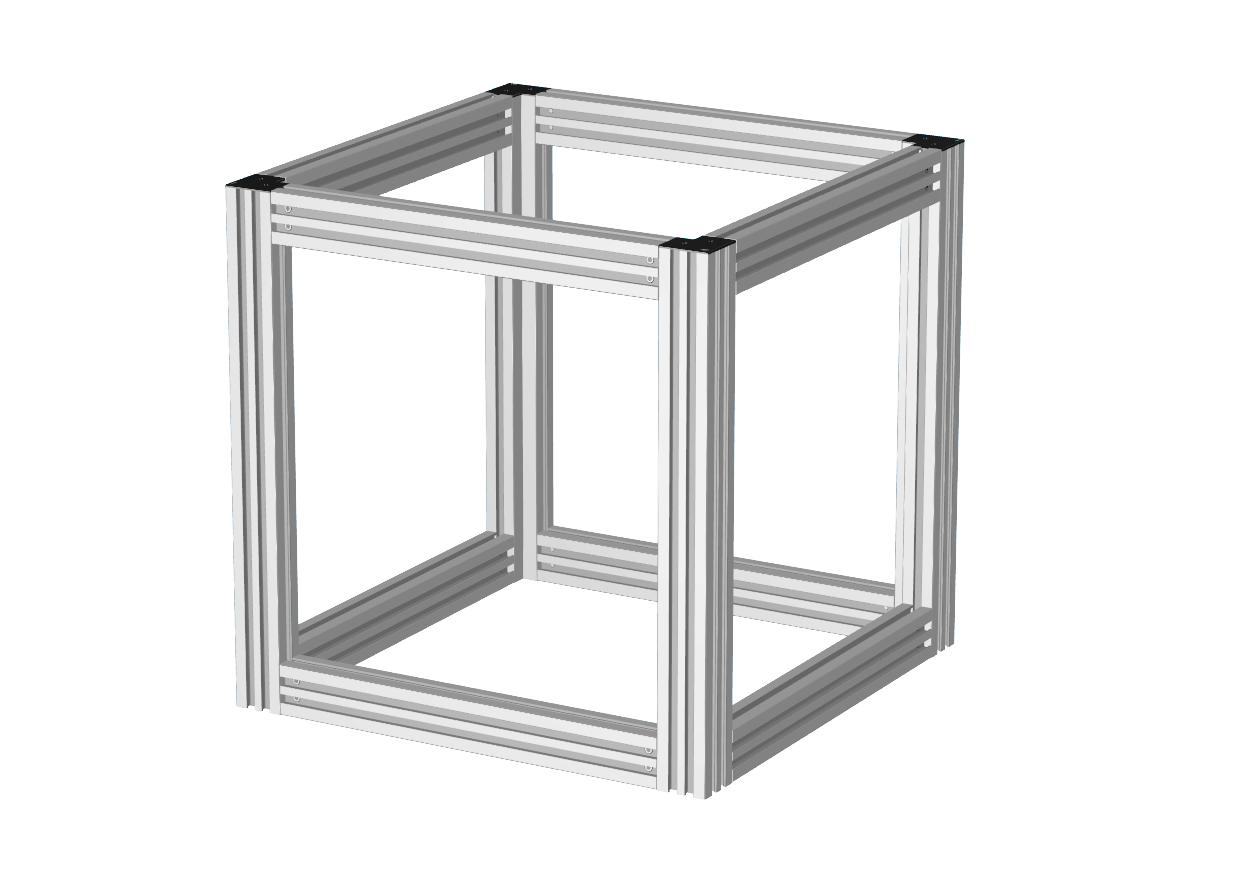

model 0_1_7_0
縦柱 F66C / 梁 F48L

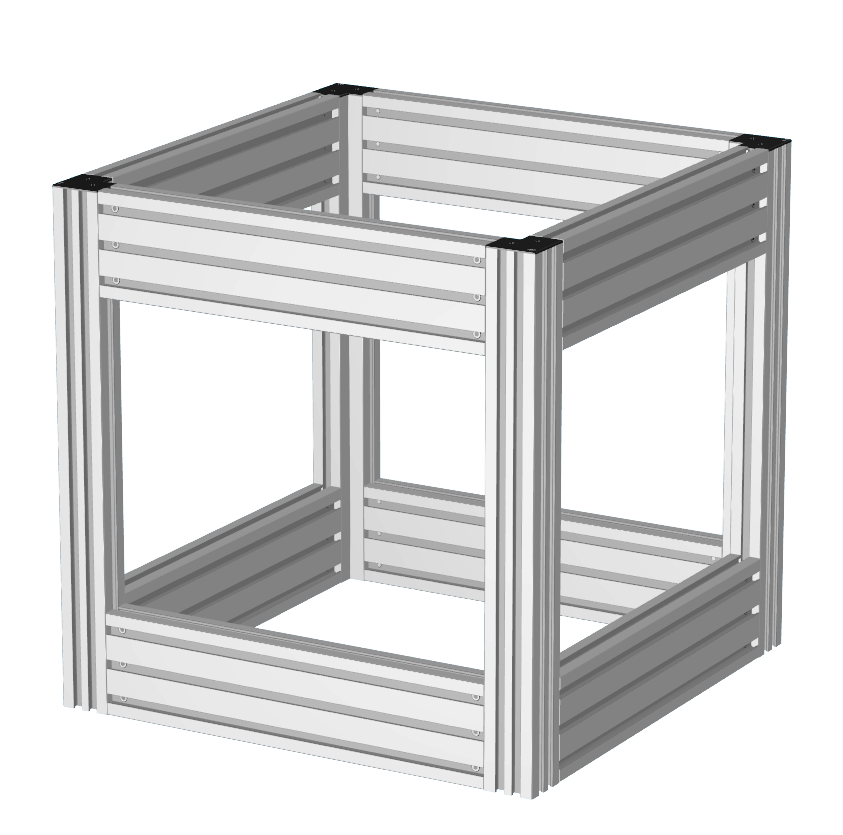

model 0_1_8_0
縦柱 F66C / 梁 F412

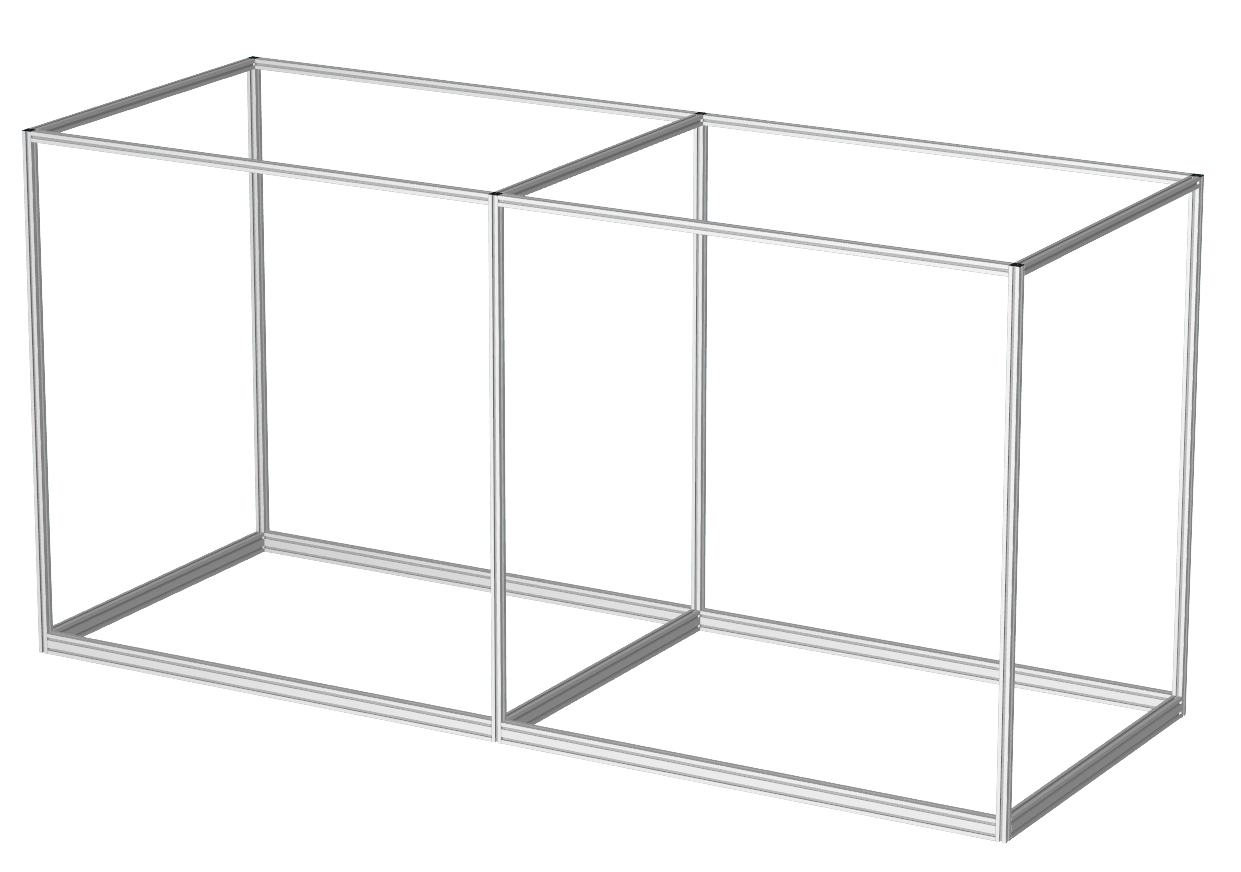

model 0_1_9_0
縦柱 F44L / 梁 F48L
model 0_1_10_0
縦柱 F44L / 梁 F412

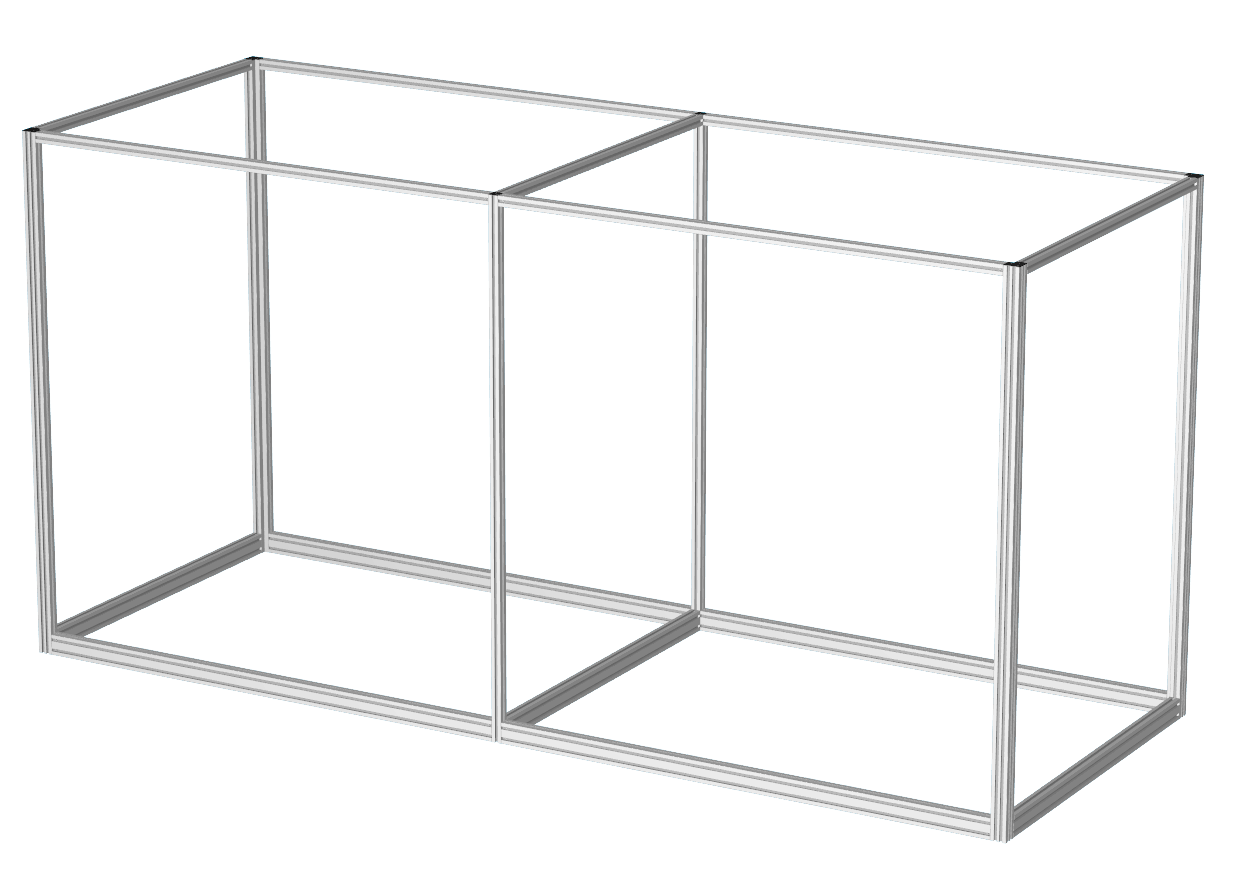

model 0_1_11_0
縦柱 F66C / 梁 F48L

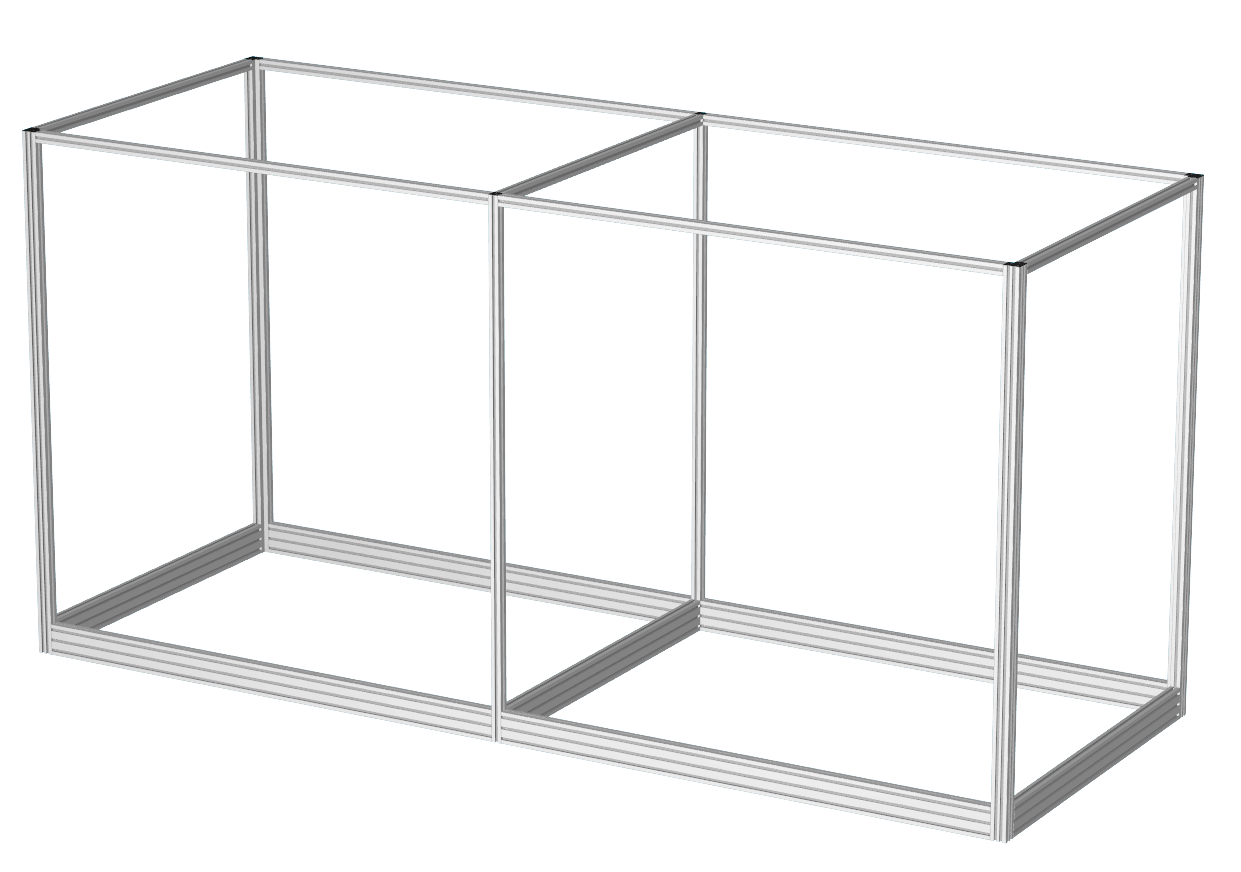

model 0_1_12_0
縦柱 F66C / 梁 F412

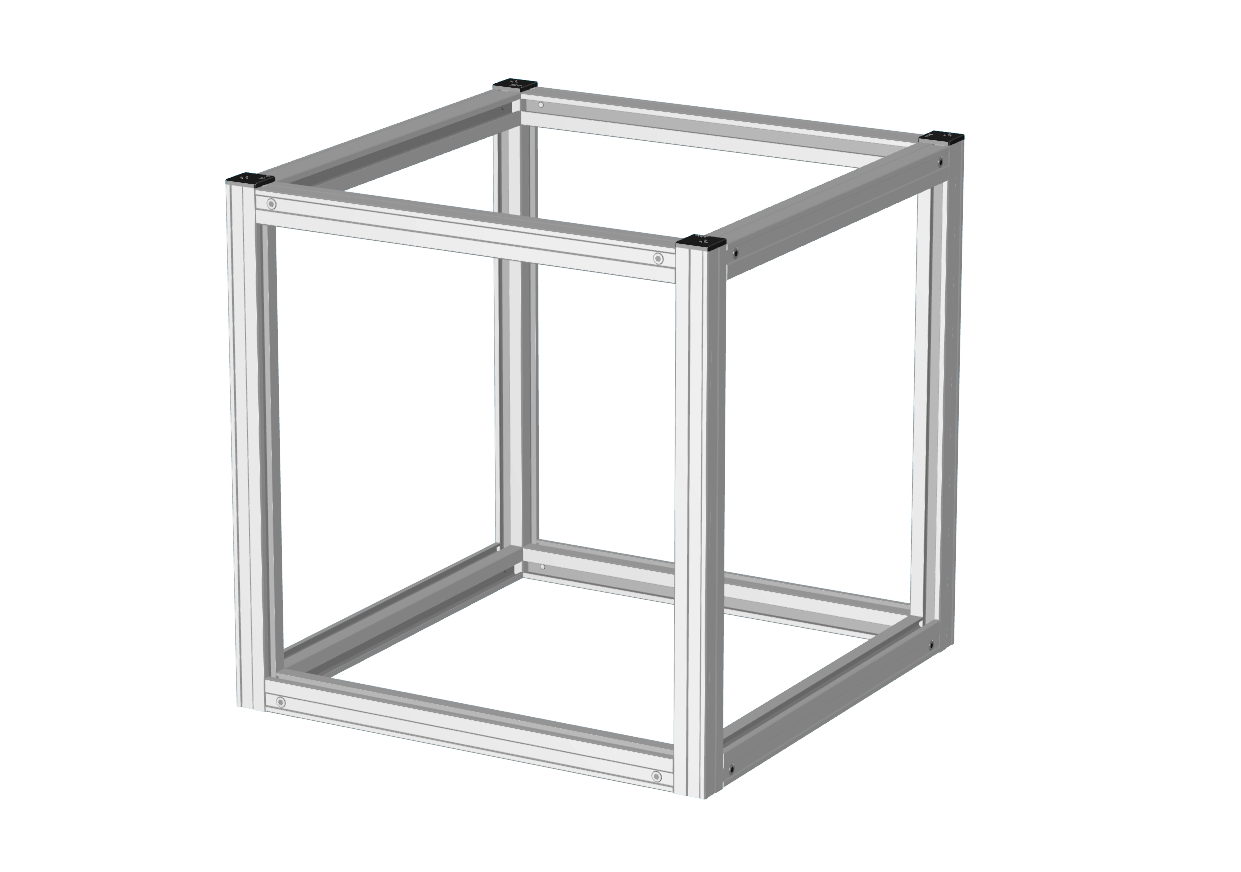

model 0_2_1_0
縦柱 F20C / 梁 F20C
外側にフレーム溝がでないモデルです。

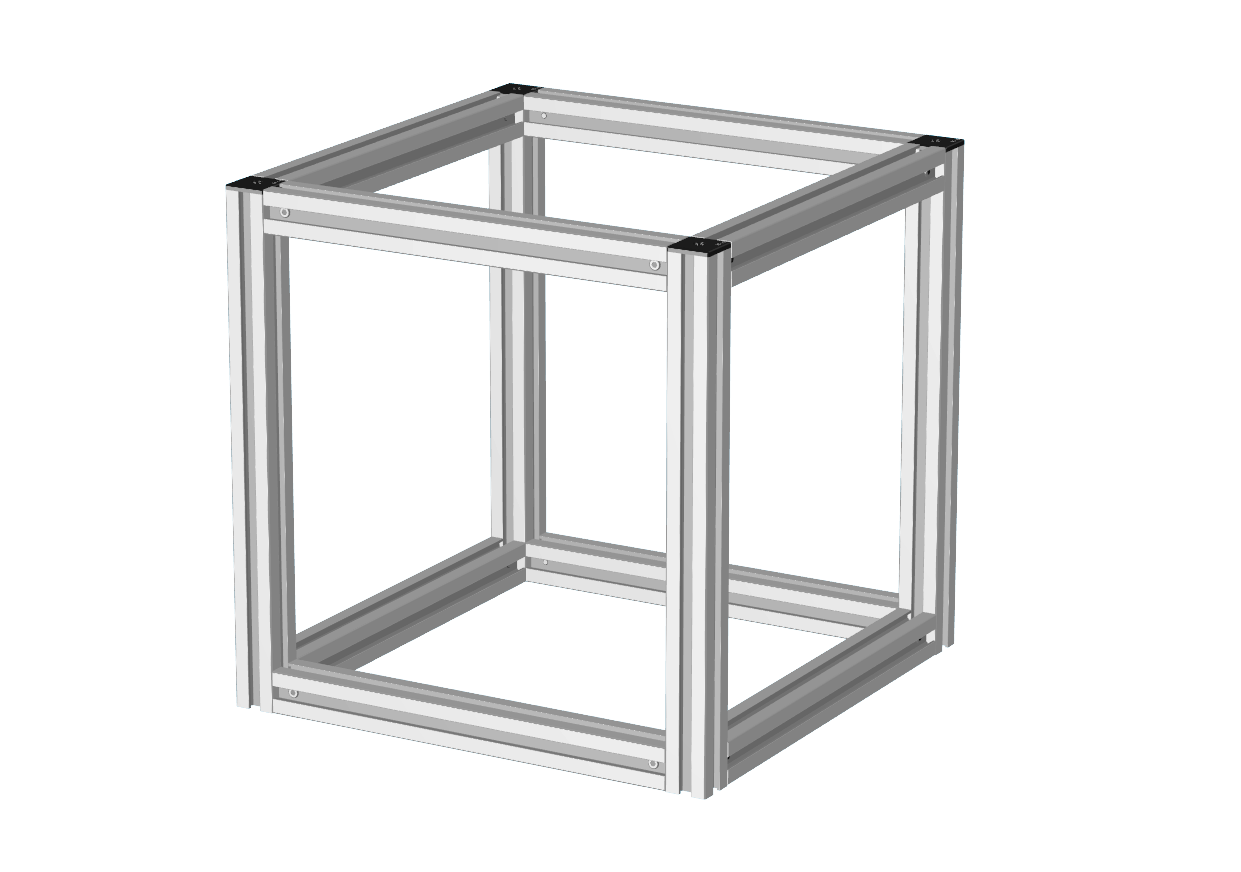

model 0_2_2_0
縦柱 F25L / 梁 F25L

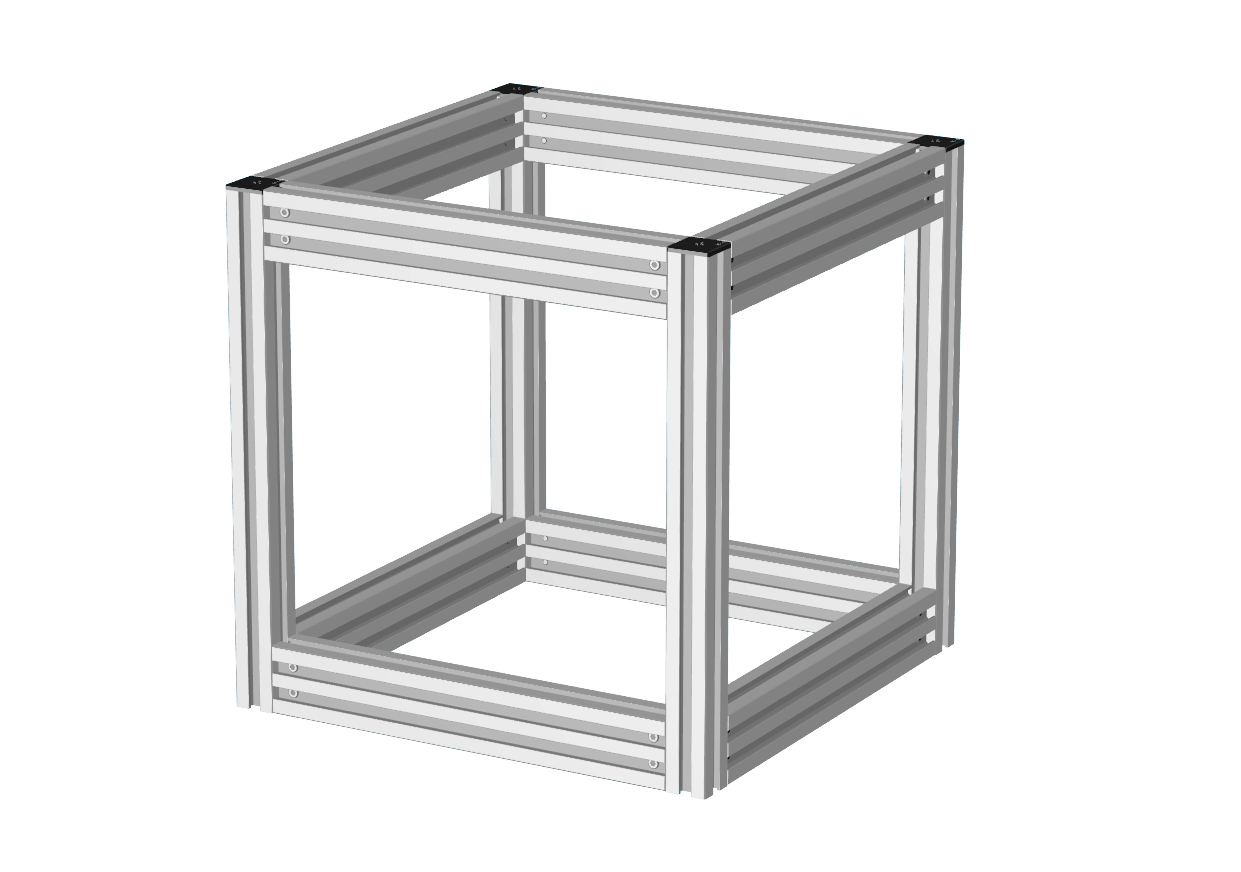

model 0_2_3_0
縦柱 F25L / 梁 F240

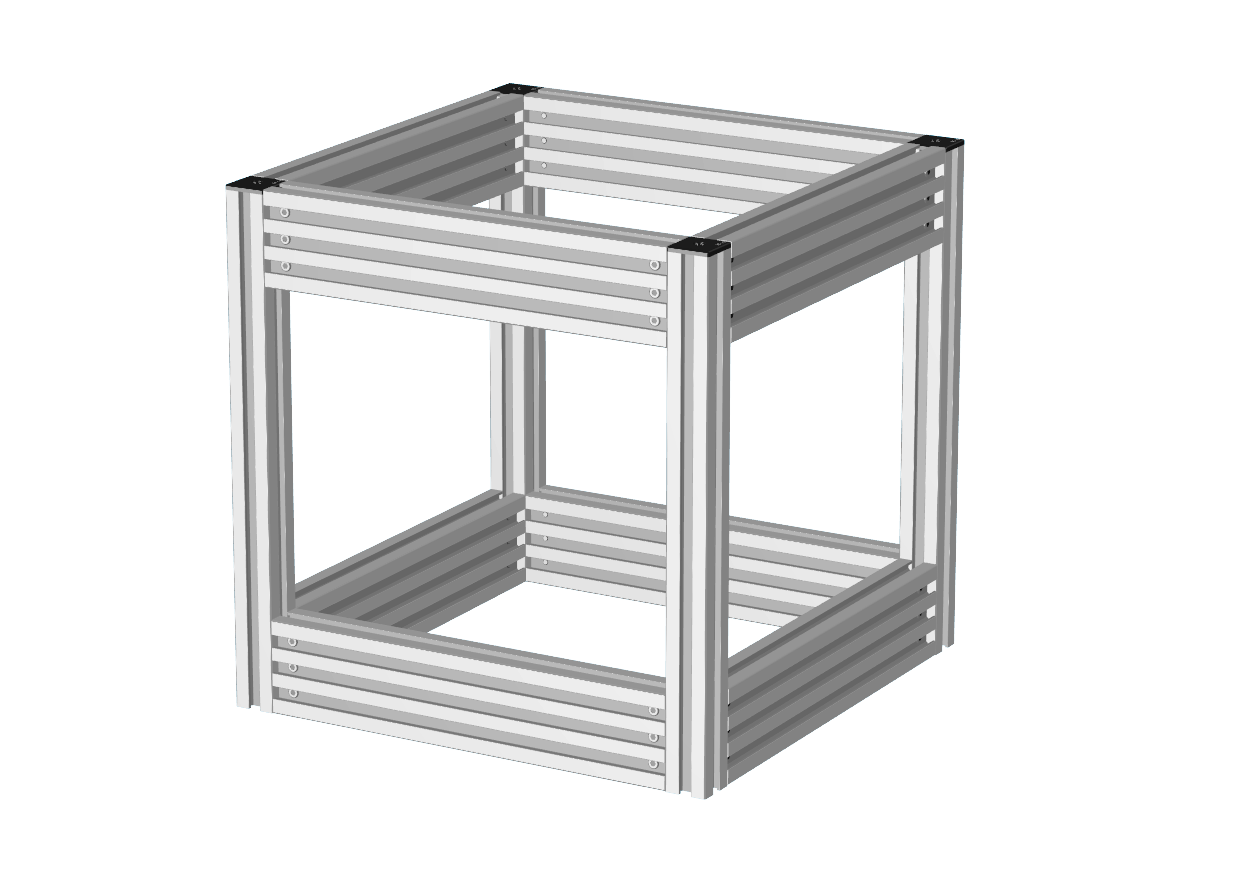

model 0_2_4_0
縦柱 F25L / 梁 F255
Example_1
タワー型モデル フレームのバリエーションで剛性・耐荷重が変わります
指定したサイズで描画されます

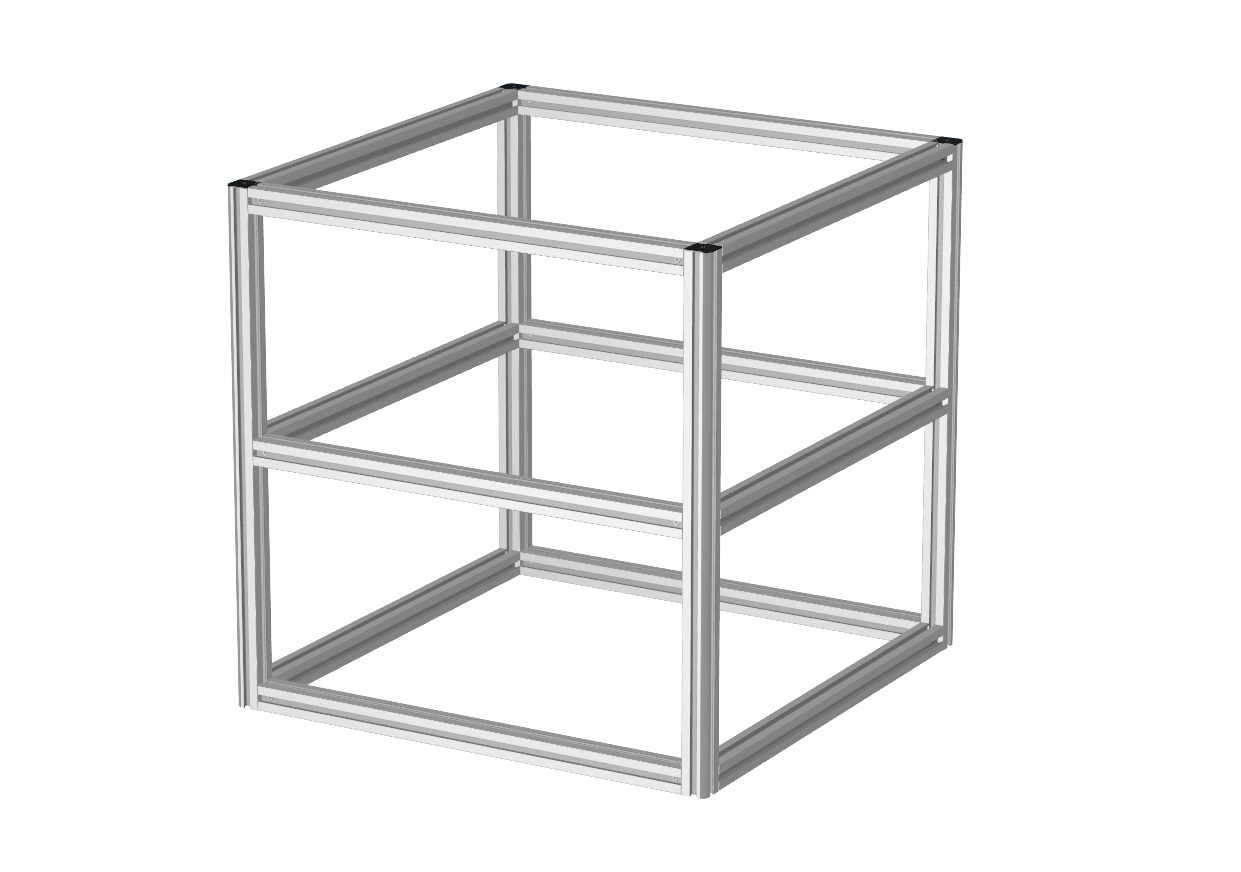

model 1_1_1_0
縦柱 F44R / 梁 F44F
縦柱にRフレームを使用。コストに優れた軽量タイプ

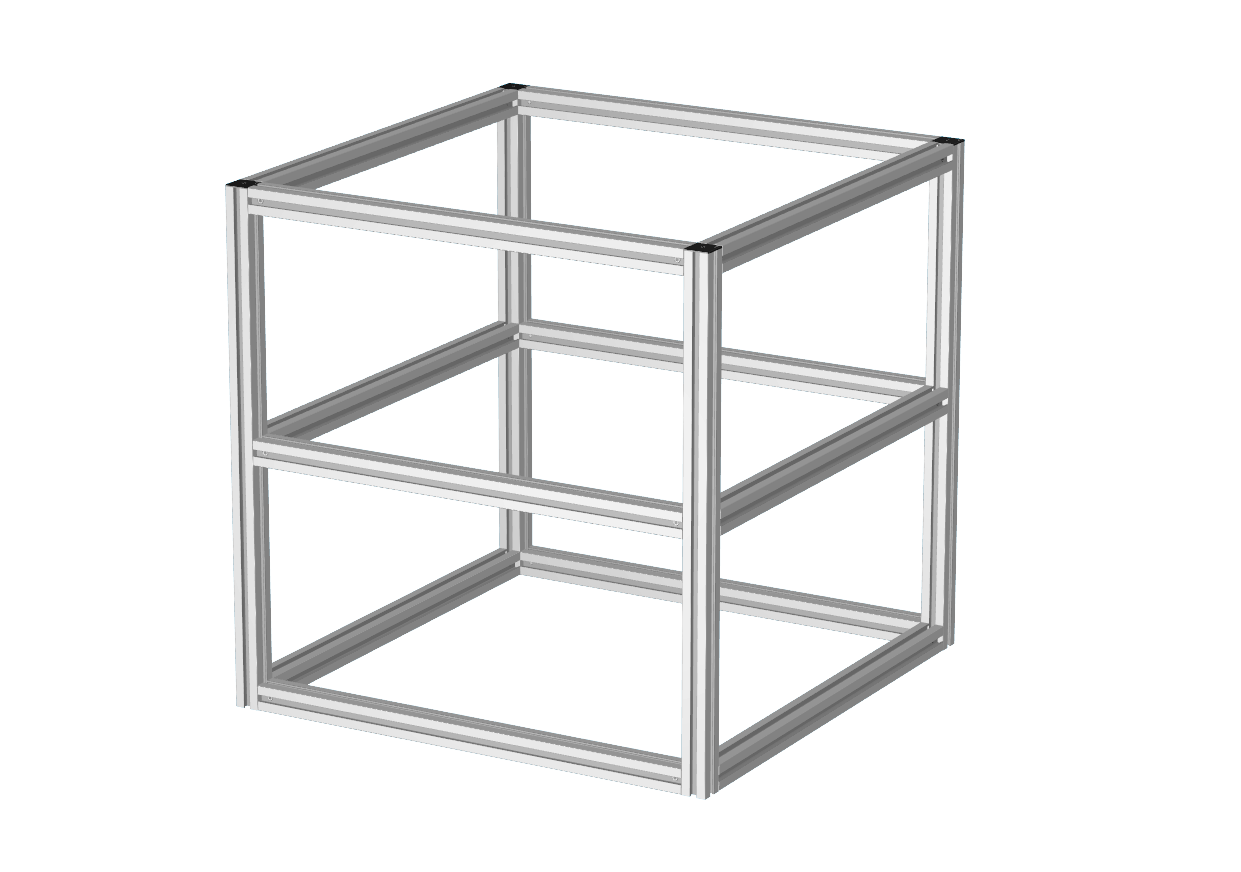

model 1_1_2_0
縦柱 F44F / 梁 F44F
コストに優れた軽量タイプ
model 1_1_13_0
縦柱 F44M / 梁 F44M
ストロングタイプ

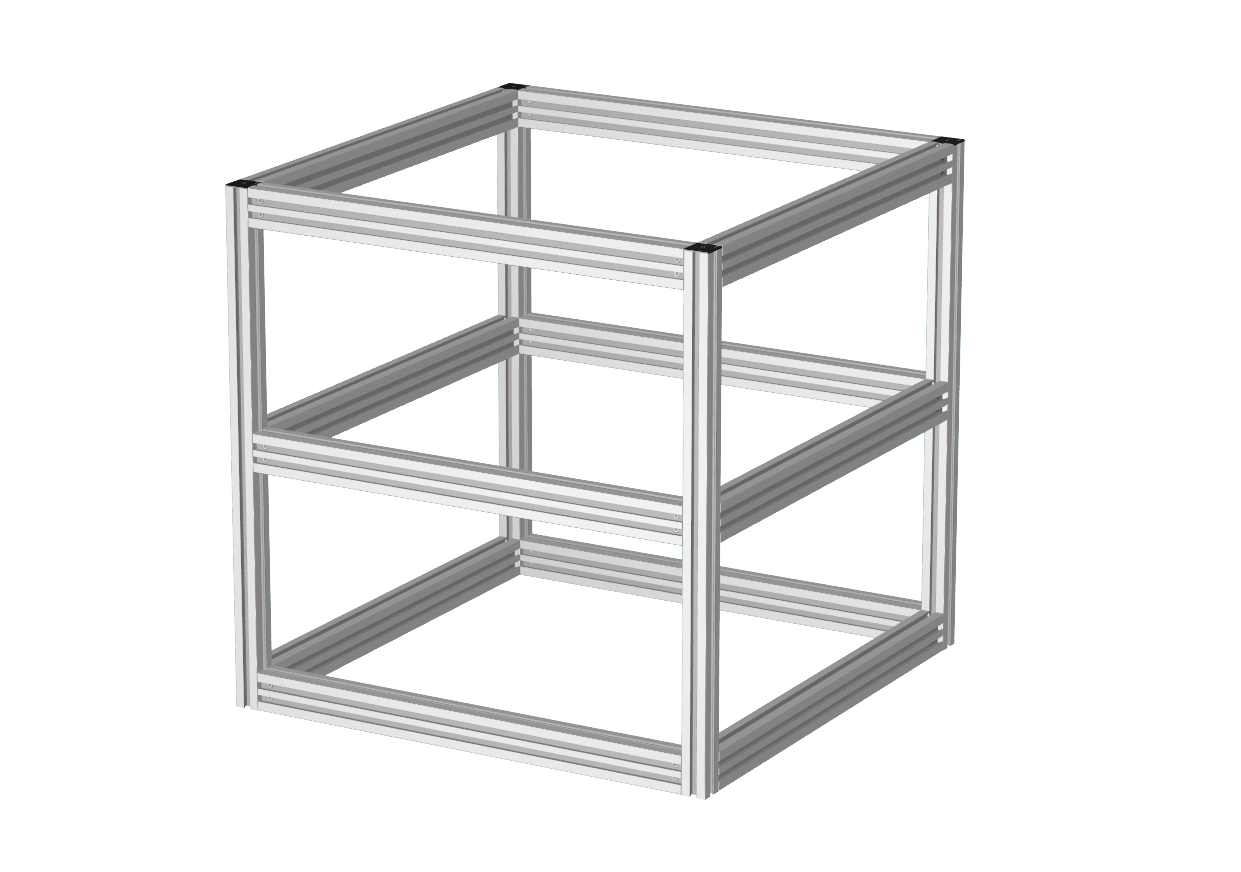

model 1_1_3_0
縦柱 F44F / 梁 F46F
コスト・強度に優れた梁ダブルロックタイプ

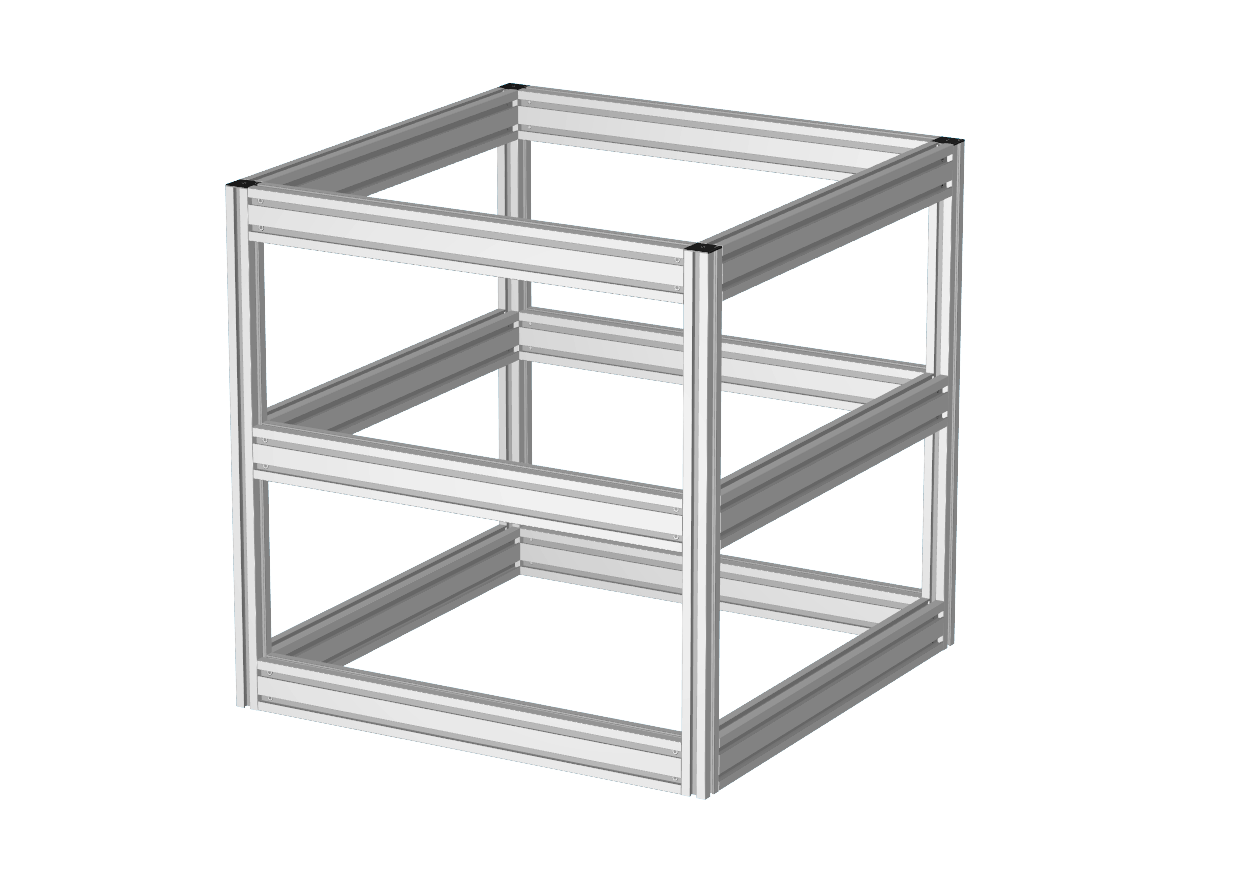

model 1_1_4_0
縦柱 F44L / 梁 F48L

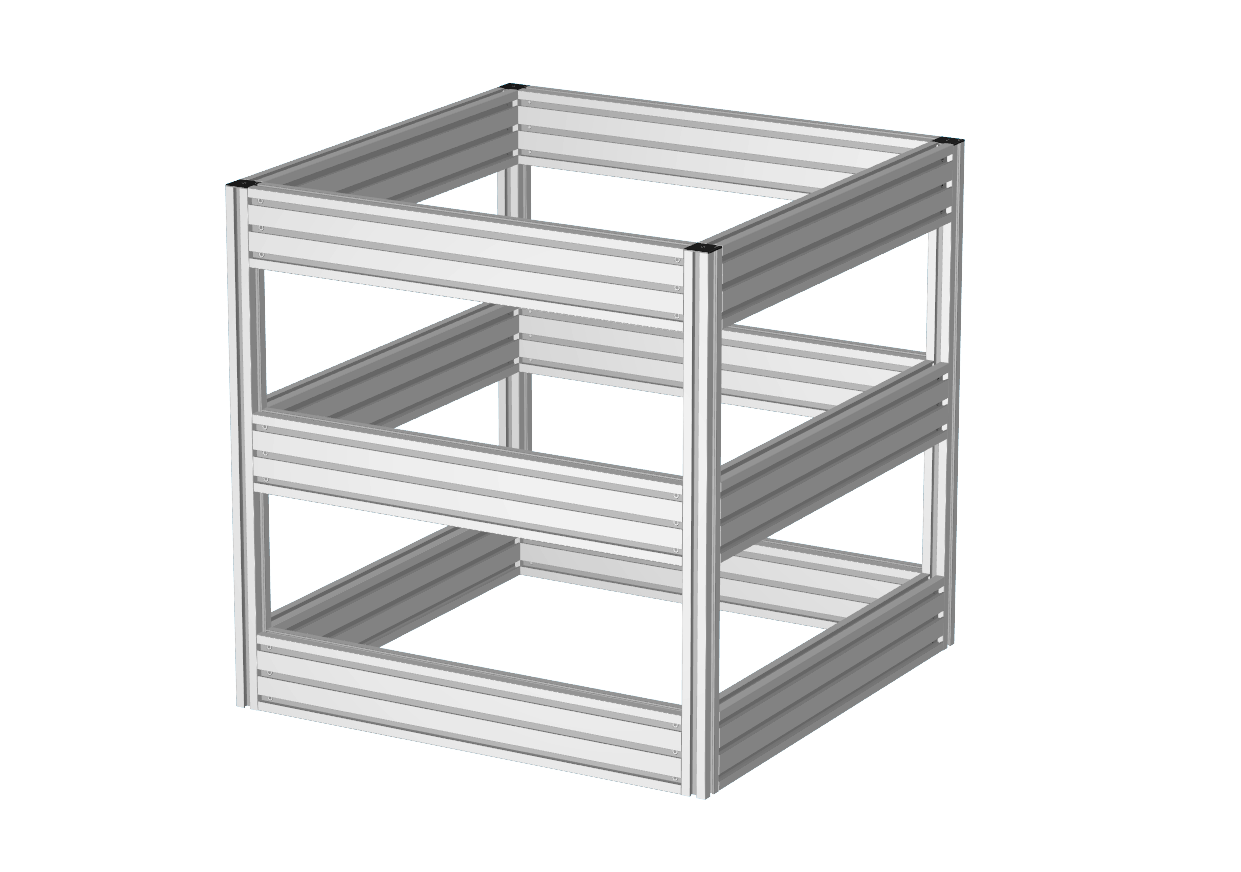

model 1_1_5_0
縦柱 F44L / 梁 F412
model 1_1_7_0
縦柱 F66C / 梁 F48L

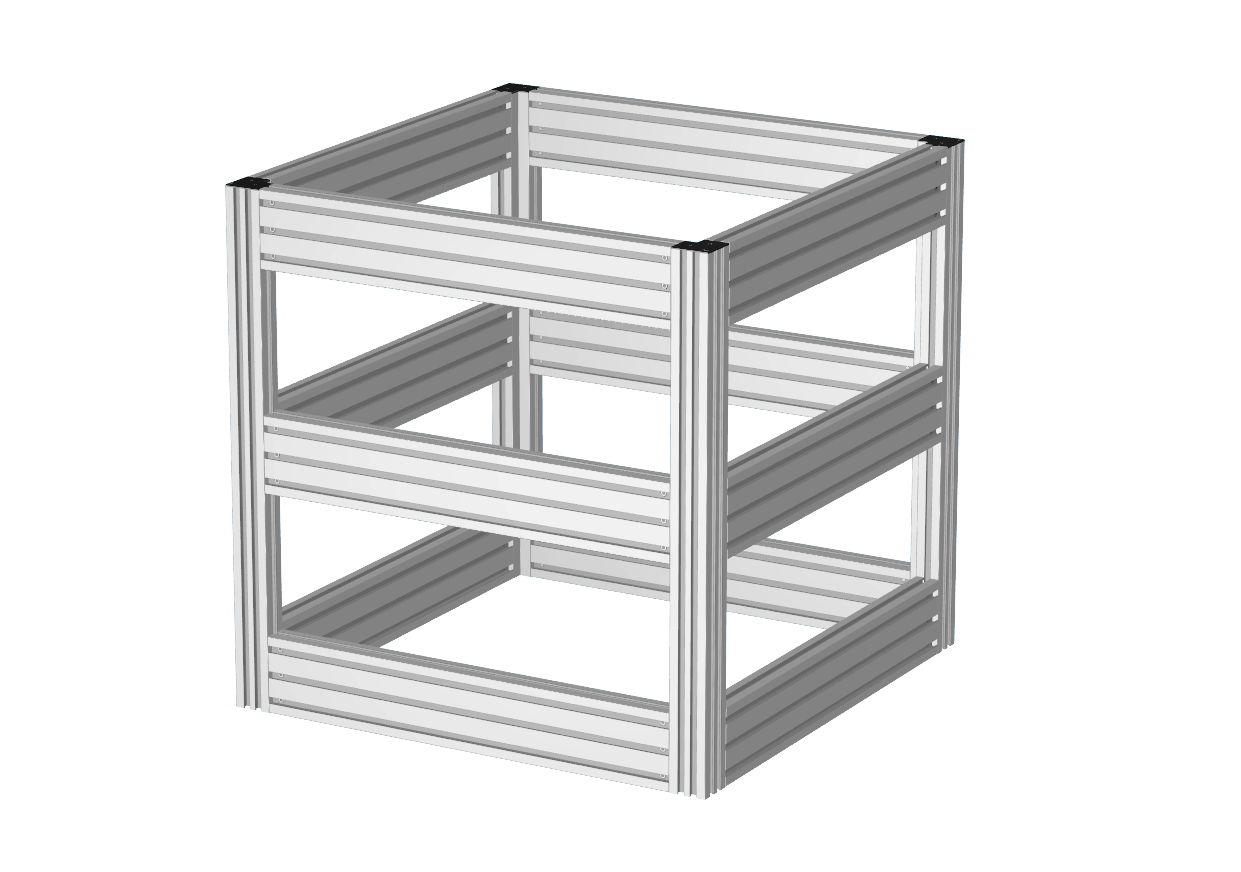

model 1_1_8_0
縦柱 F66C / 梁 F412

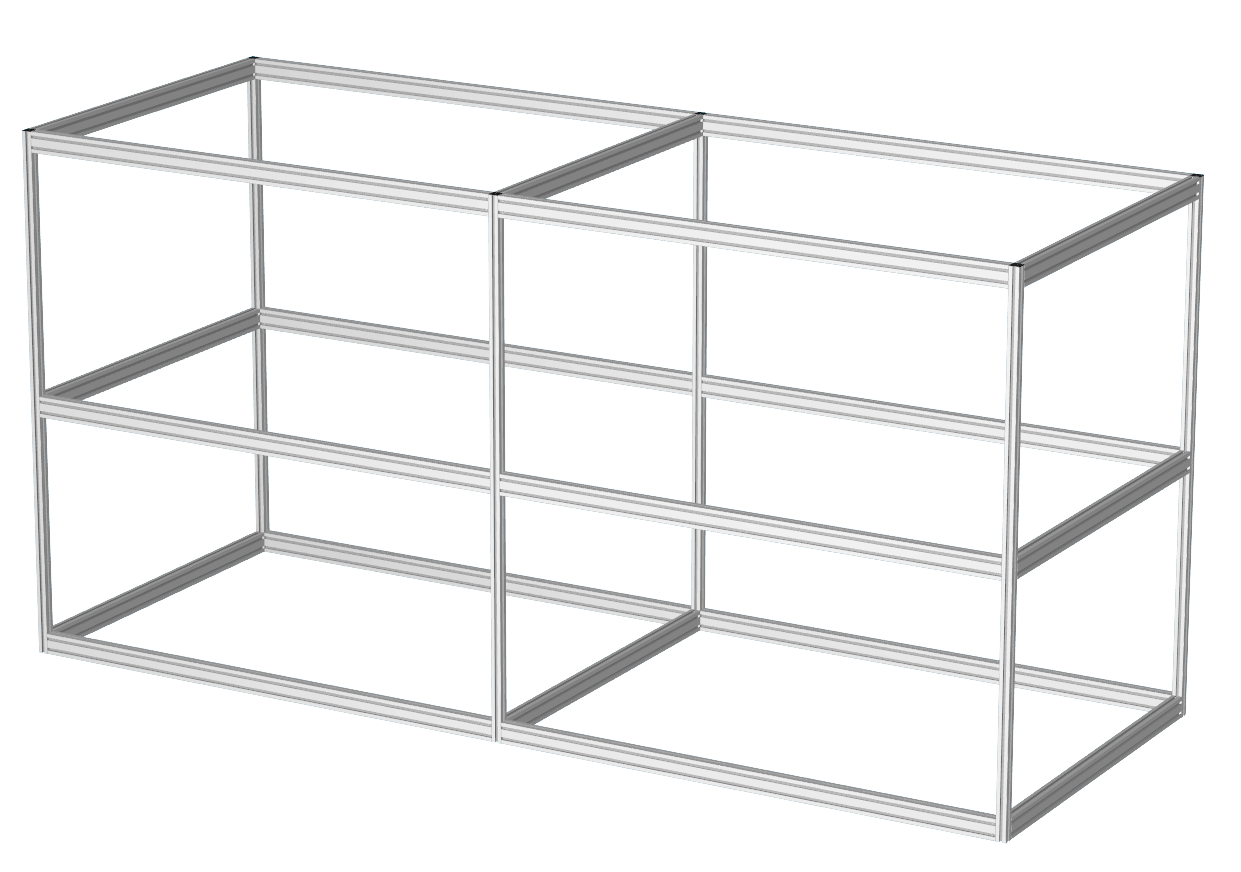

model 1_1_9_0
縦柱 F44L / 梁 F48L

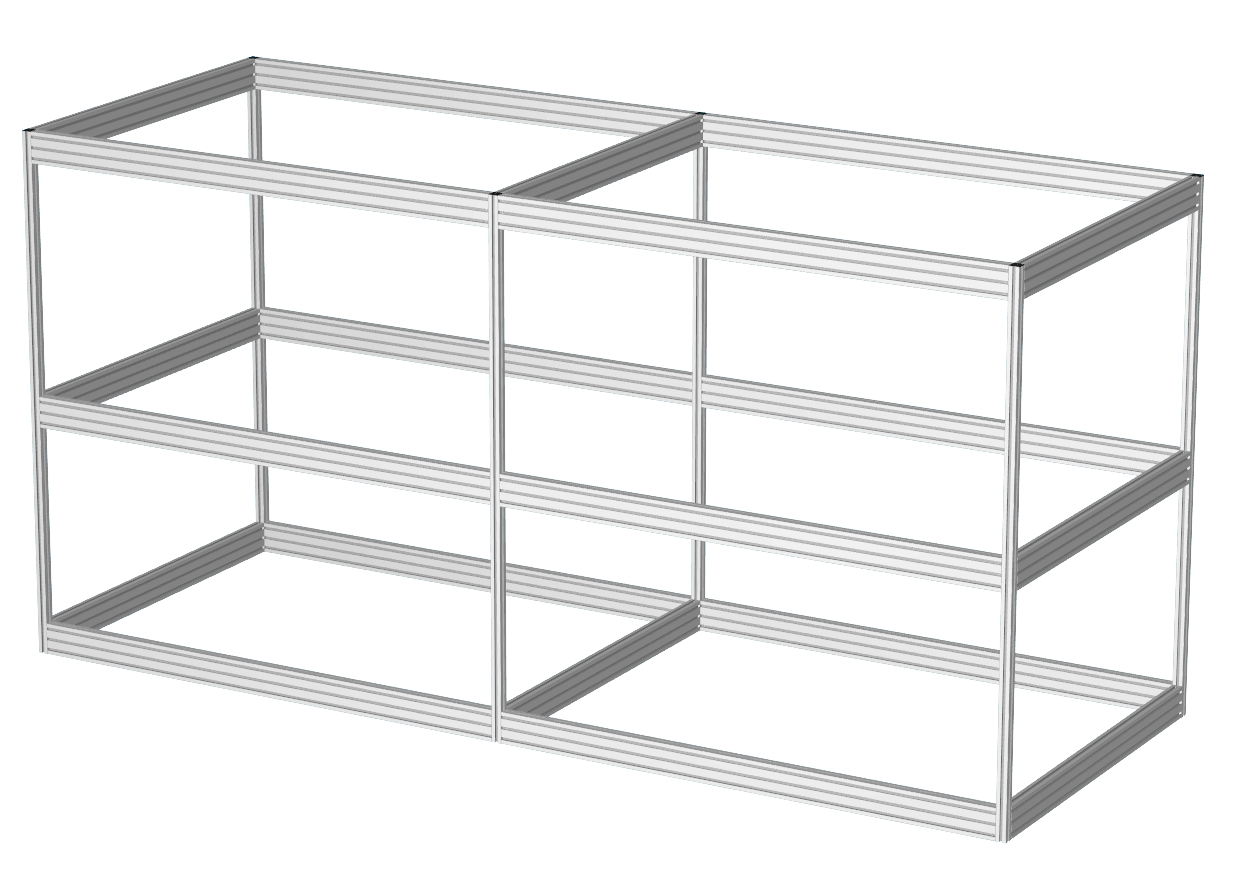

model 1_1_10_0
縦柱 F44L / 梁 F412

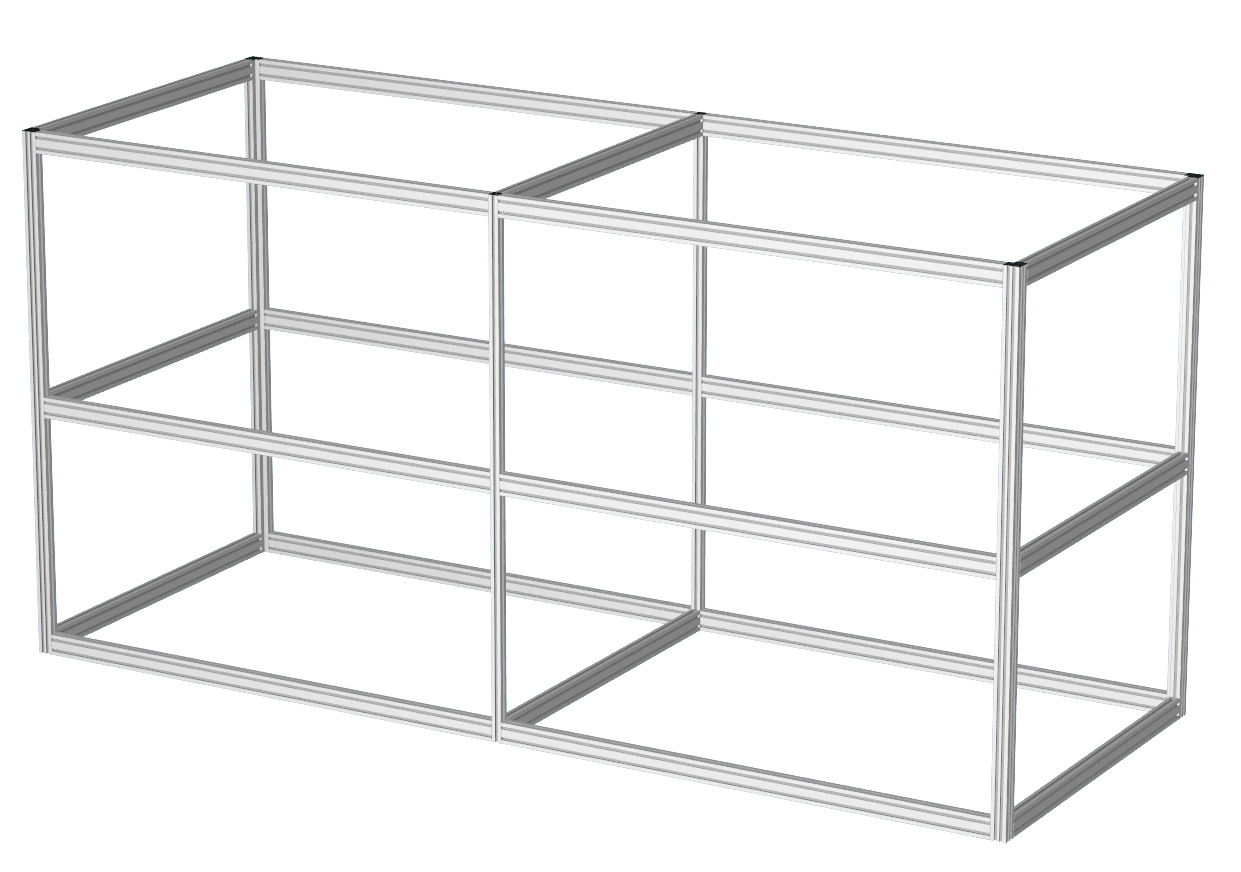

model 1_1_11_0
縦柱 F66C / 梁 F48L

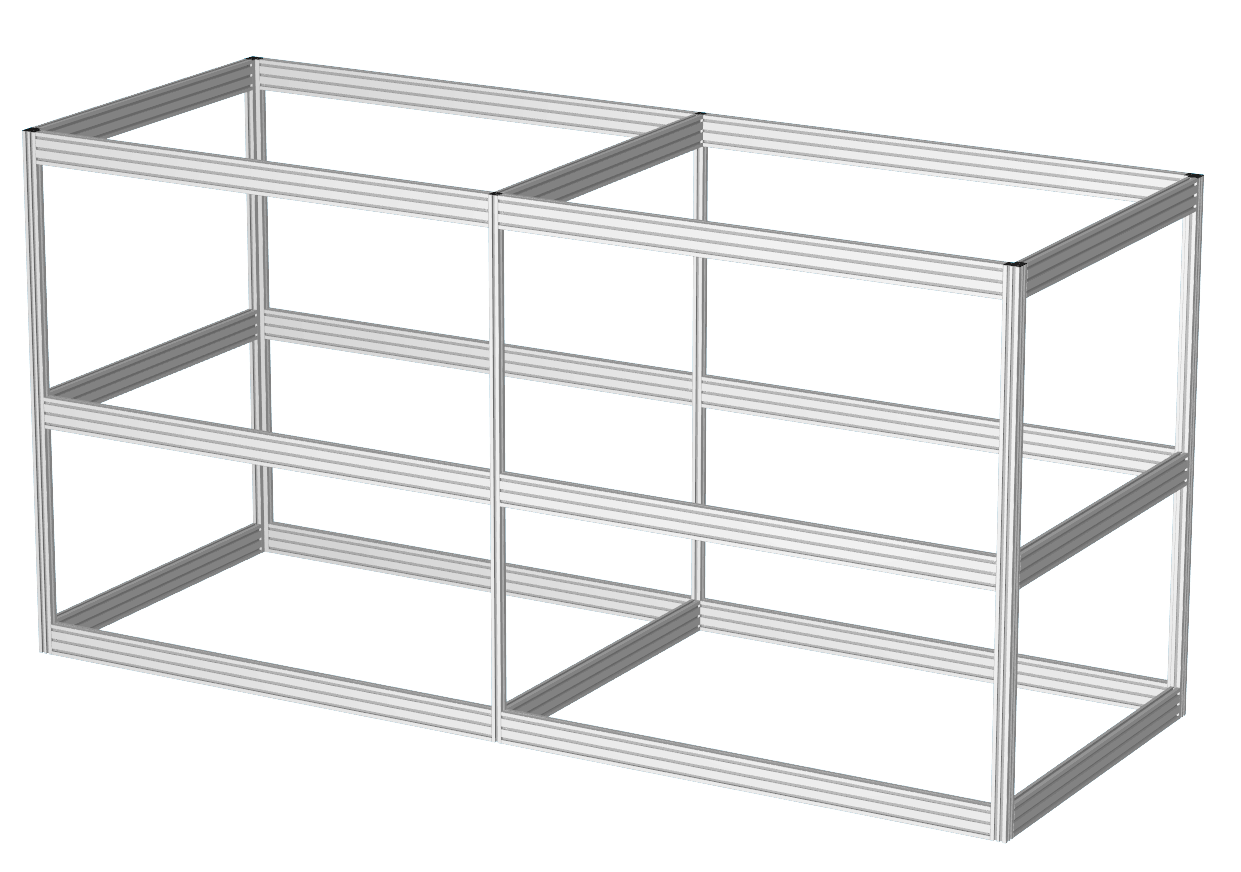

model 1_1_12_0
縦柱 F66C / 梁 F412

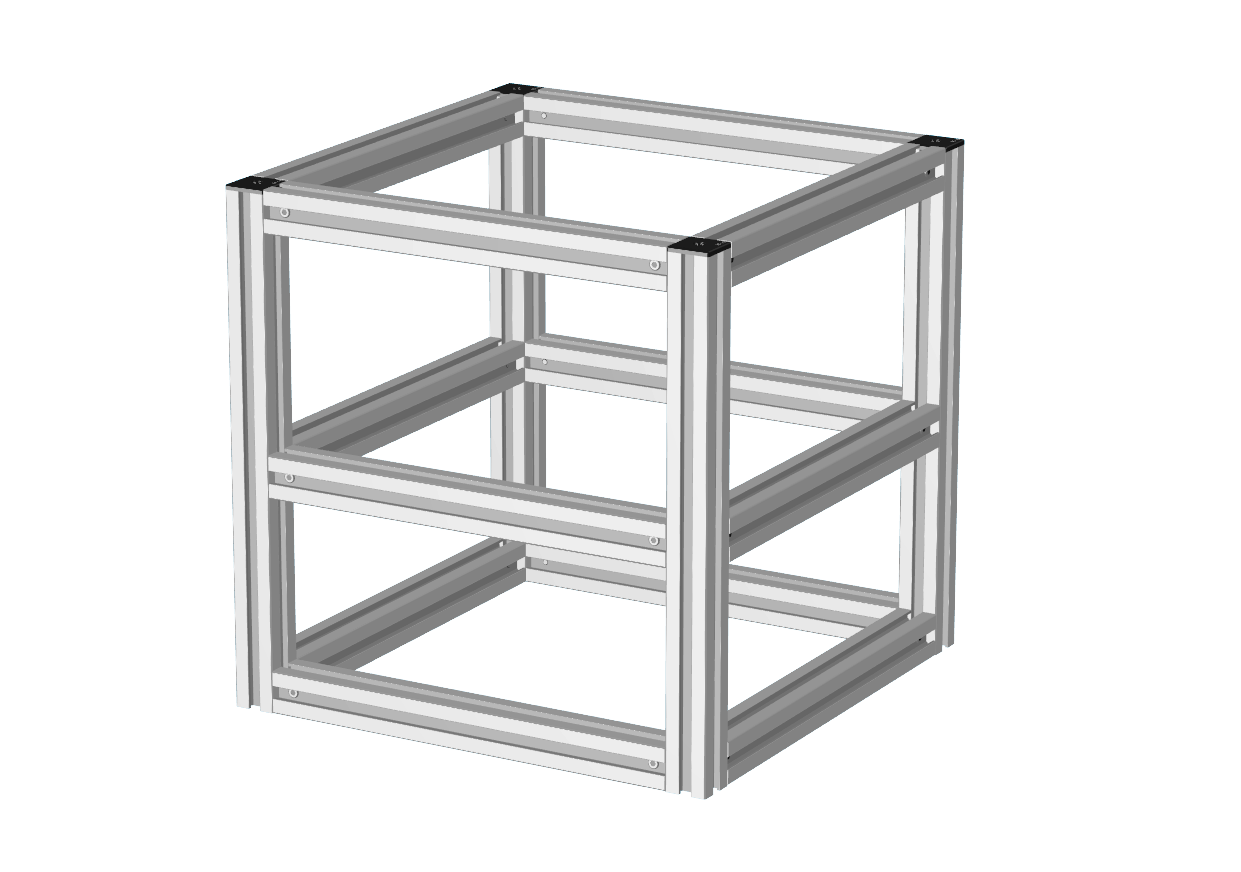

model 1_2_2_0
縦柱 F25L / 梁 F25L

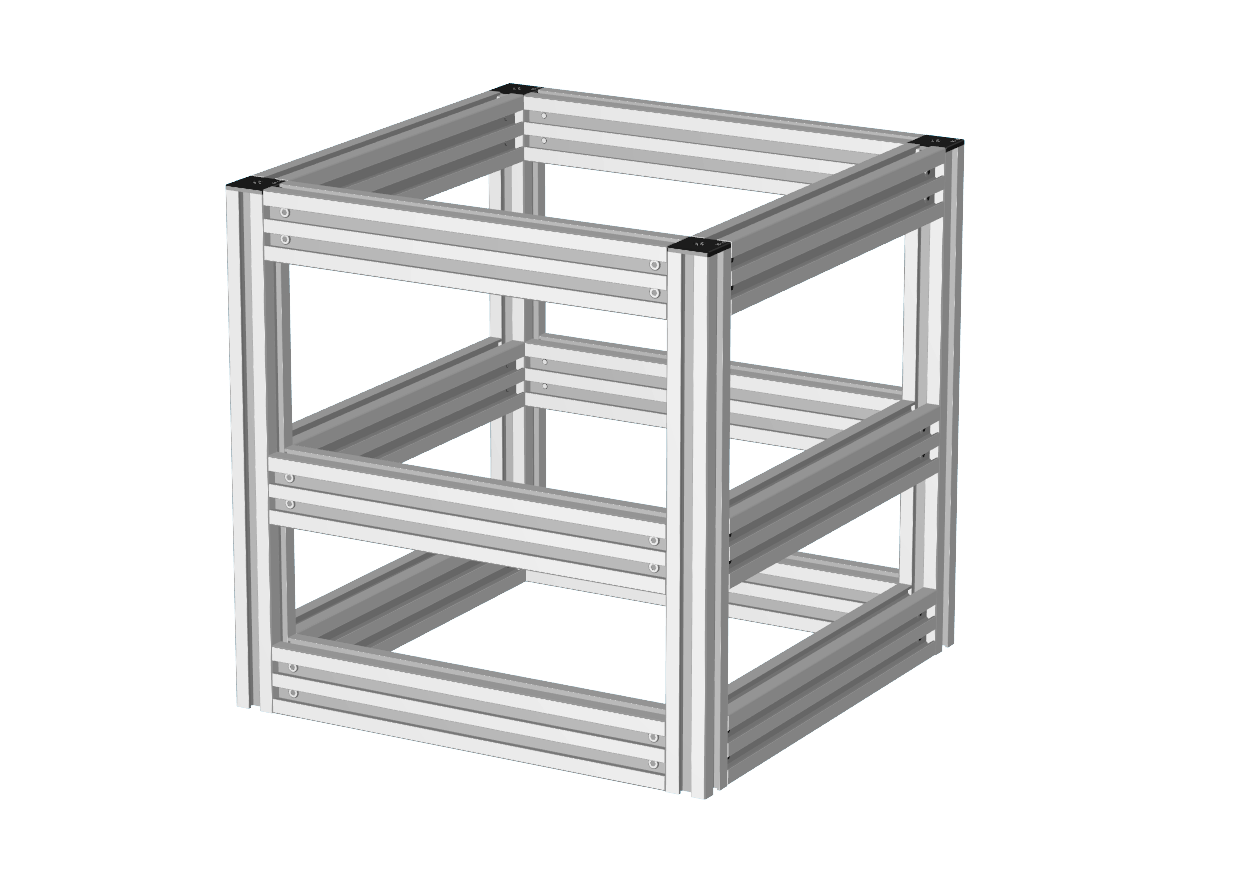

model 1_2_3_0
縦柱 F25L / 梁 F240

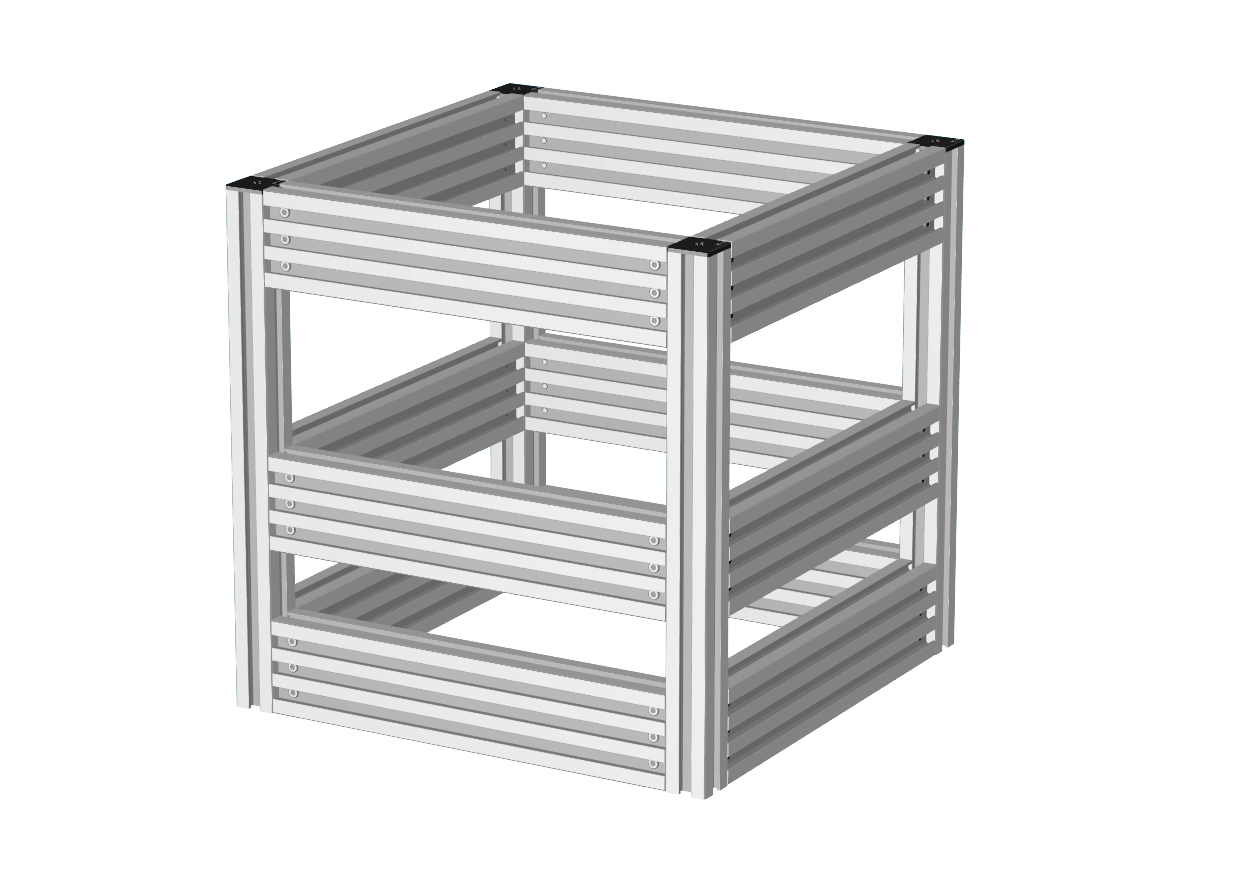

model 1_2_4_0
縦柱 F25L / 梁 F255
Example_2
L型モデル フレームのバリエーションで剛性・耐荷重が変わります
指定したサイズで描画されます

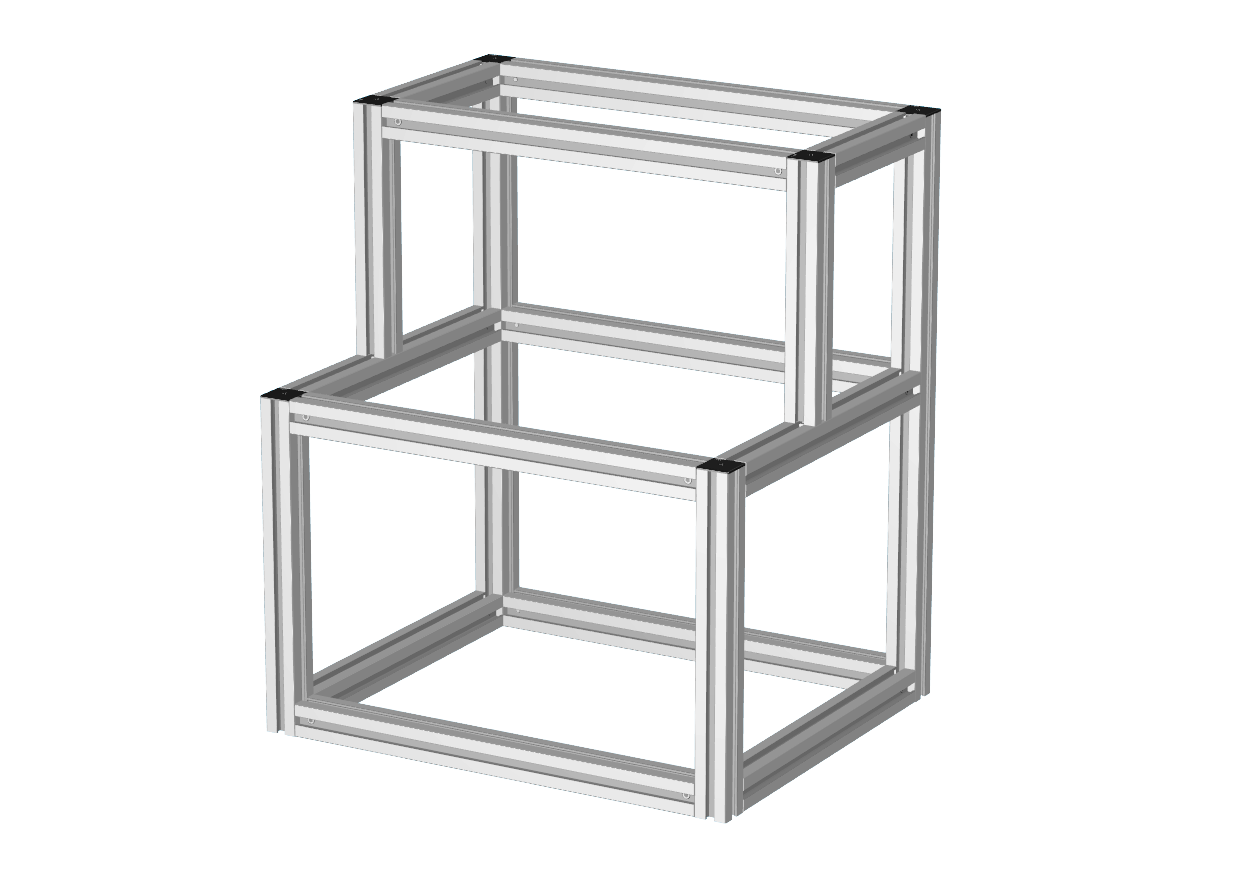

model 2_1_1_0
縦柱 F44F / 梁 F44F
コストに優れた軽量タイプ
model 2_1_2_0
縦柱 F44F / 梁 F46F
コスト・強度に優れた梁ダブルロックタイプ

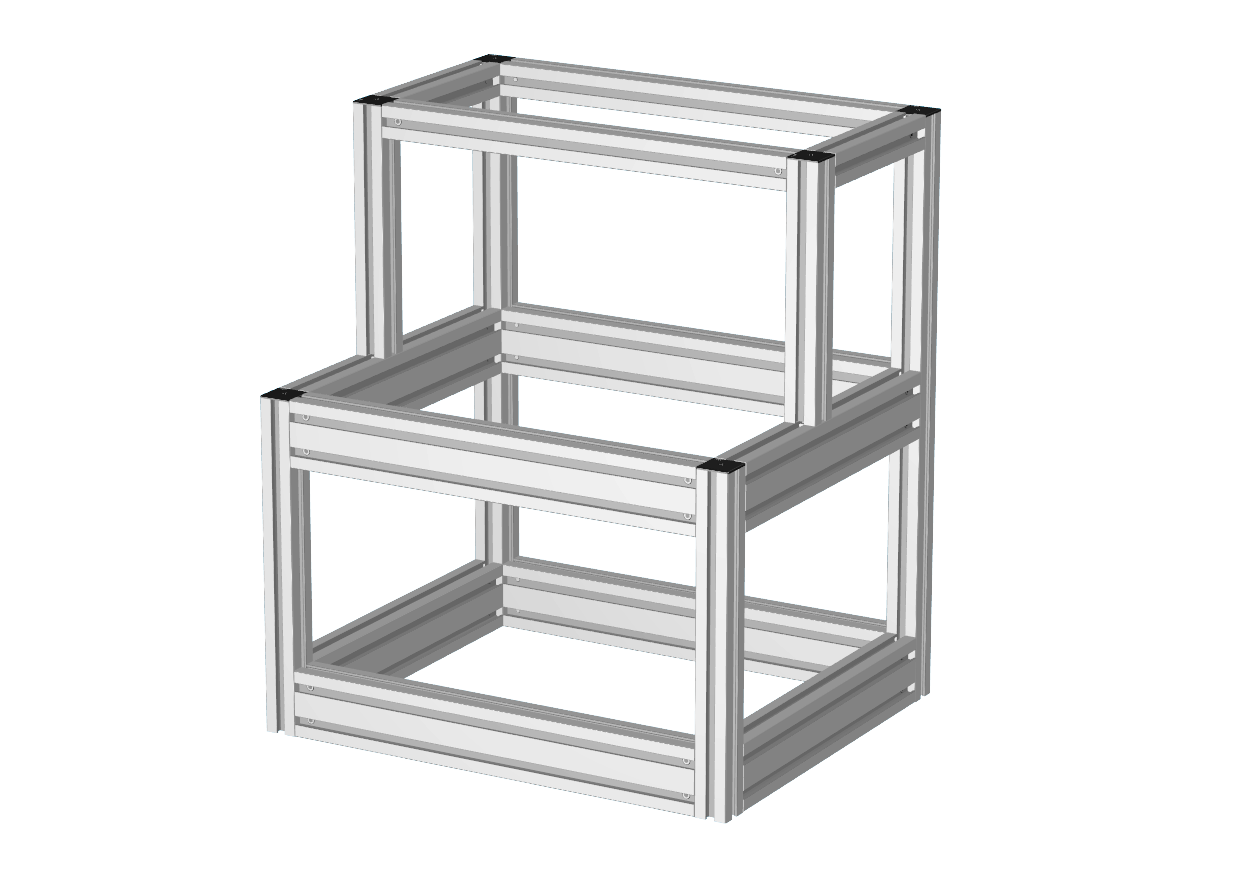

model 2_1_3_0
縦柱 F44L / 梁 F48L

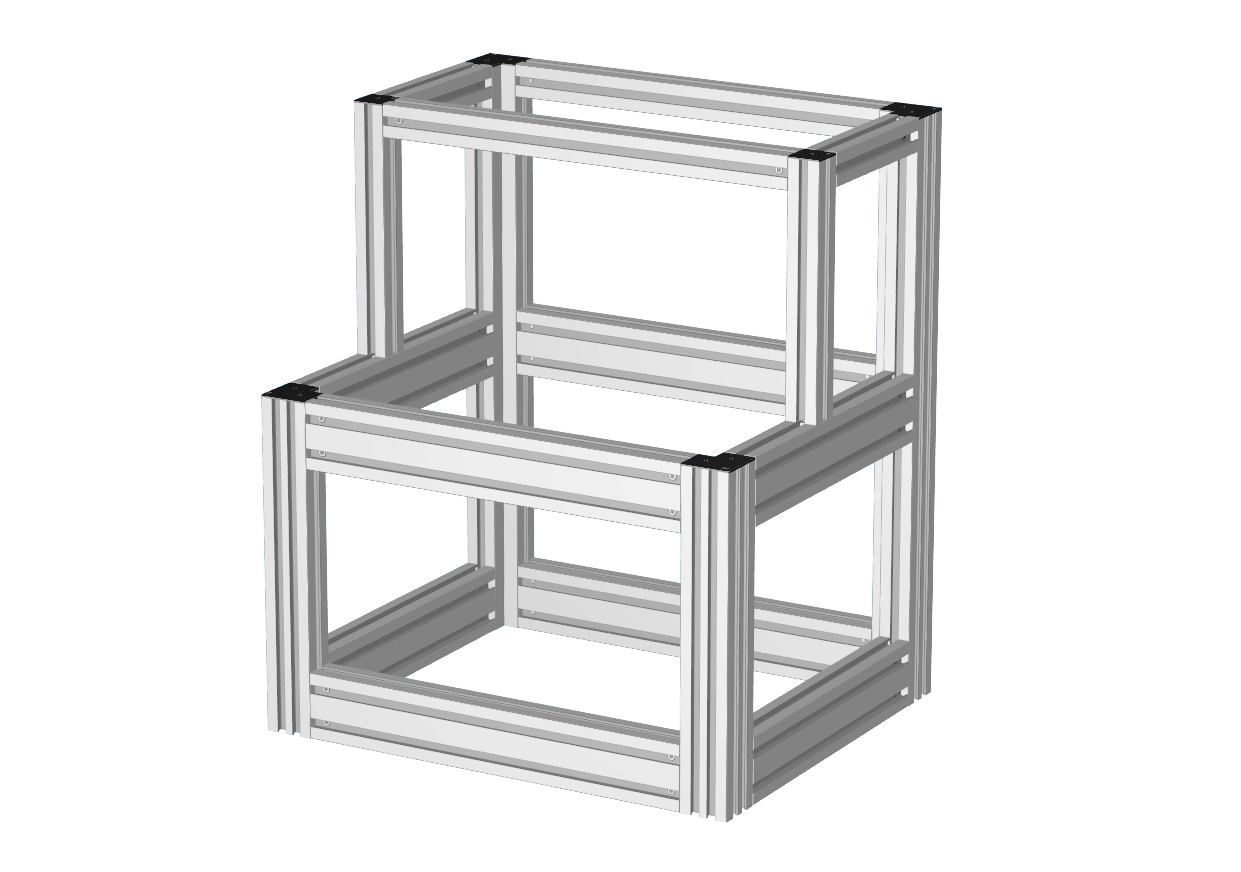

model 2_1_5_0
縦柱 F66C / 梁 F48L
コスト・強度に優れた梁ダブルロックタイプ

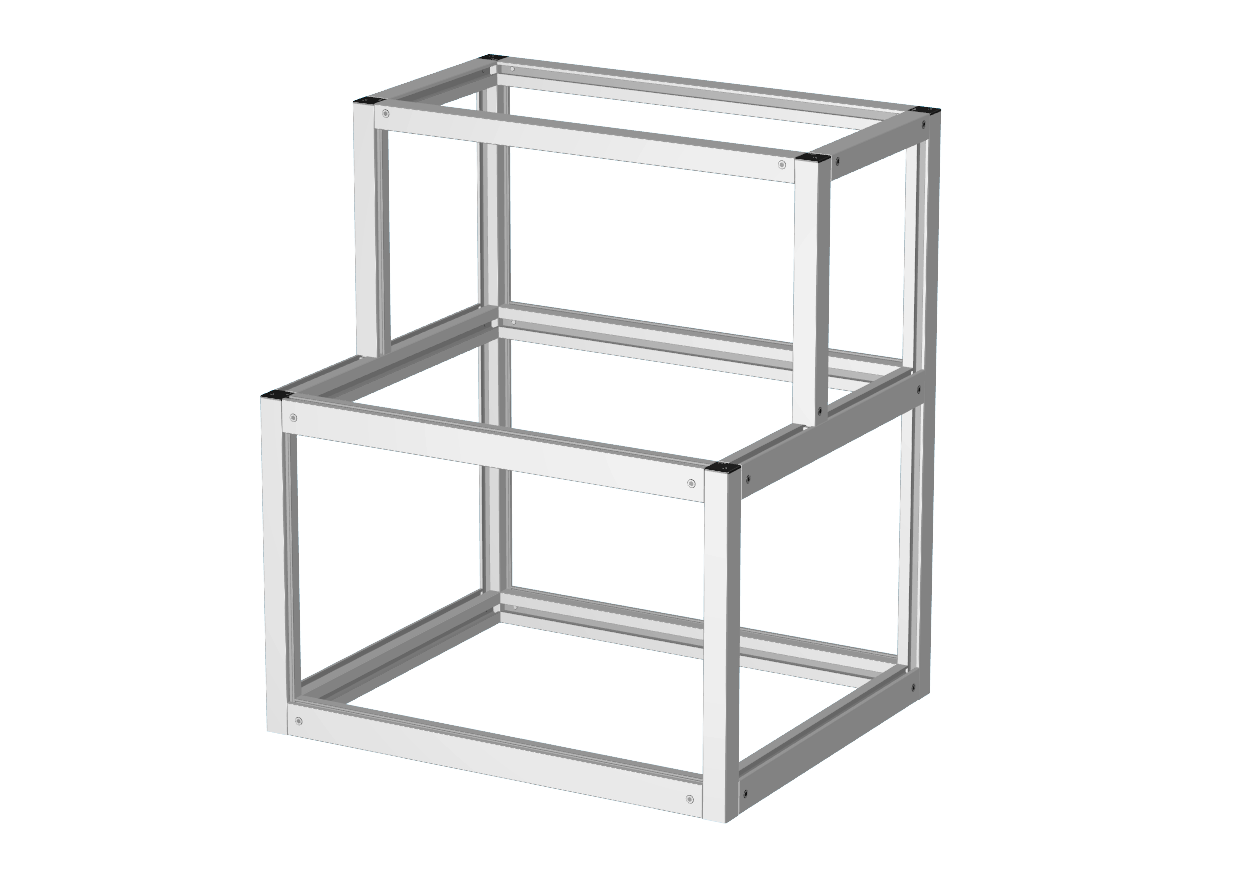

model 2_1_6_0
縦柱 F33M / 梁 F43K

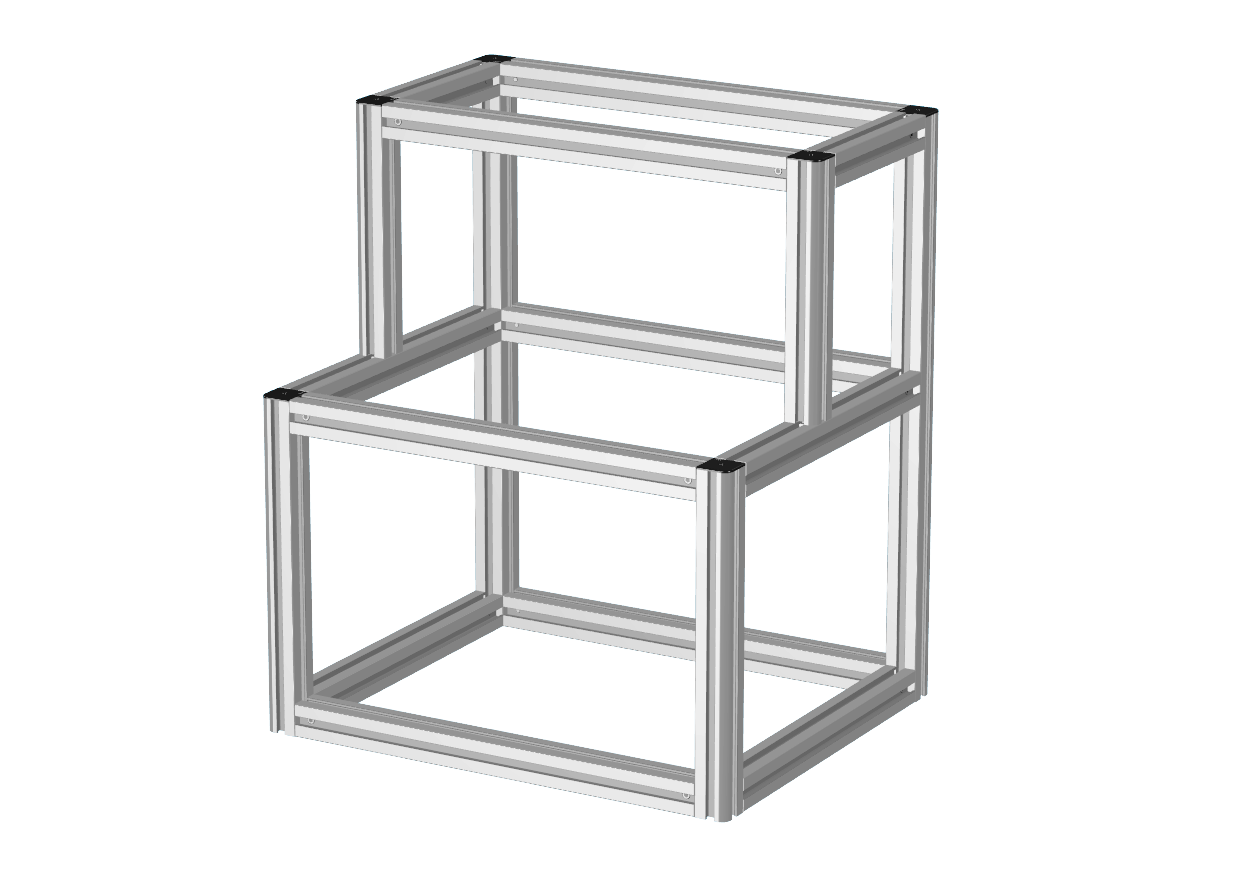

model 2_1_7_0
縦柱 F44R / 梁 F44F

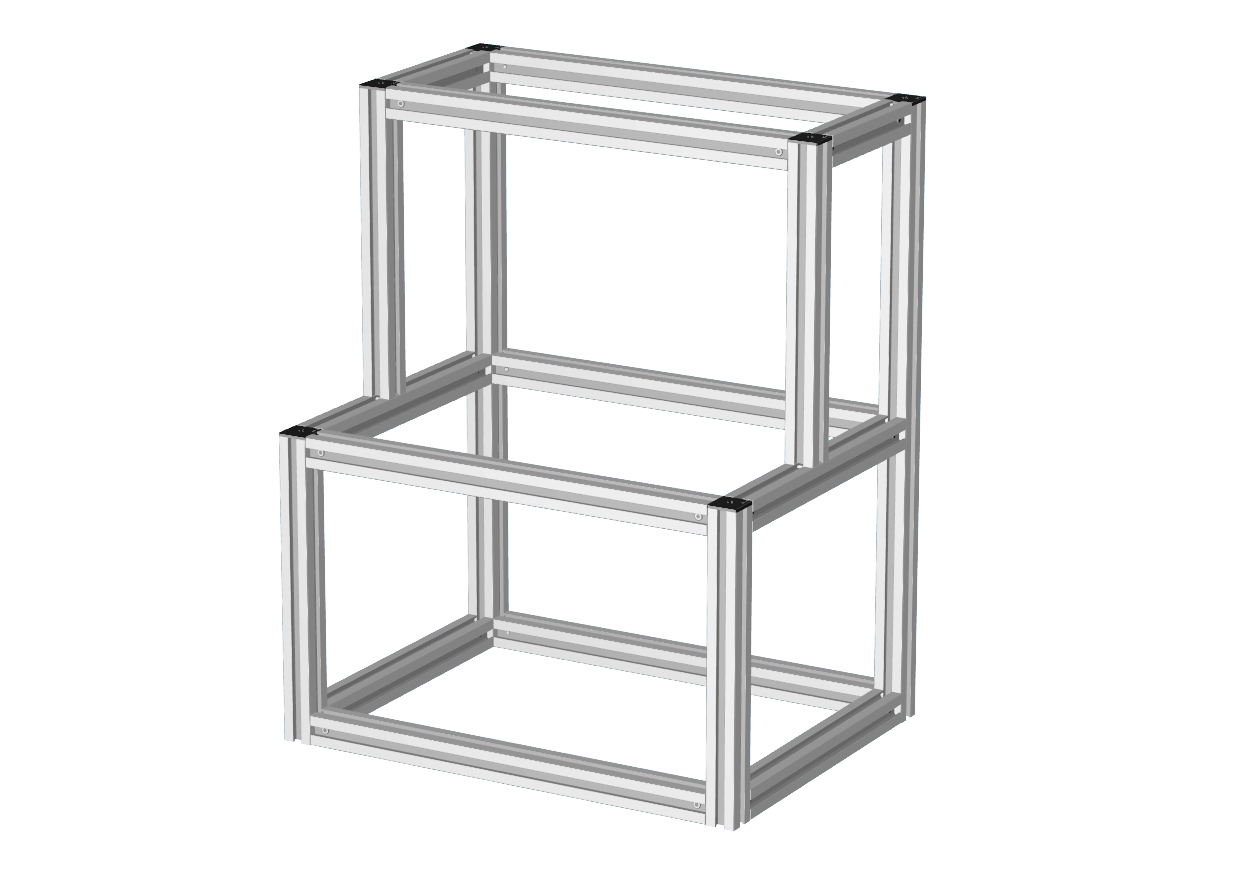

model 2_2_1_0
縦柱 F25L / 梁 F25L

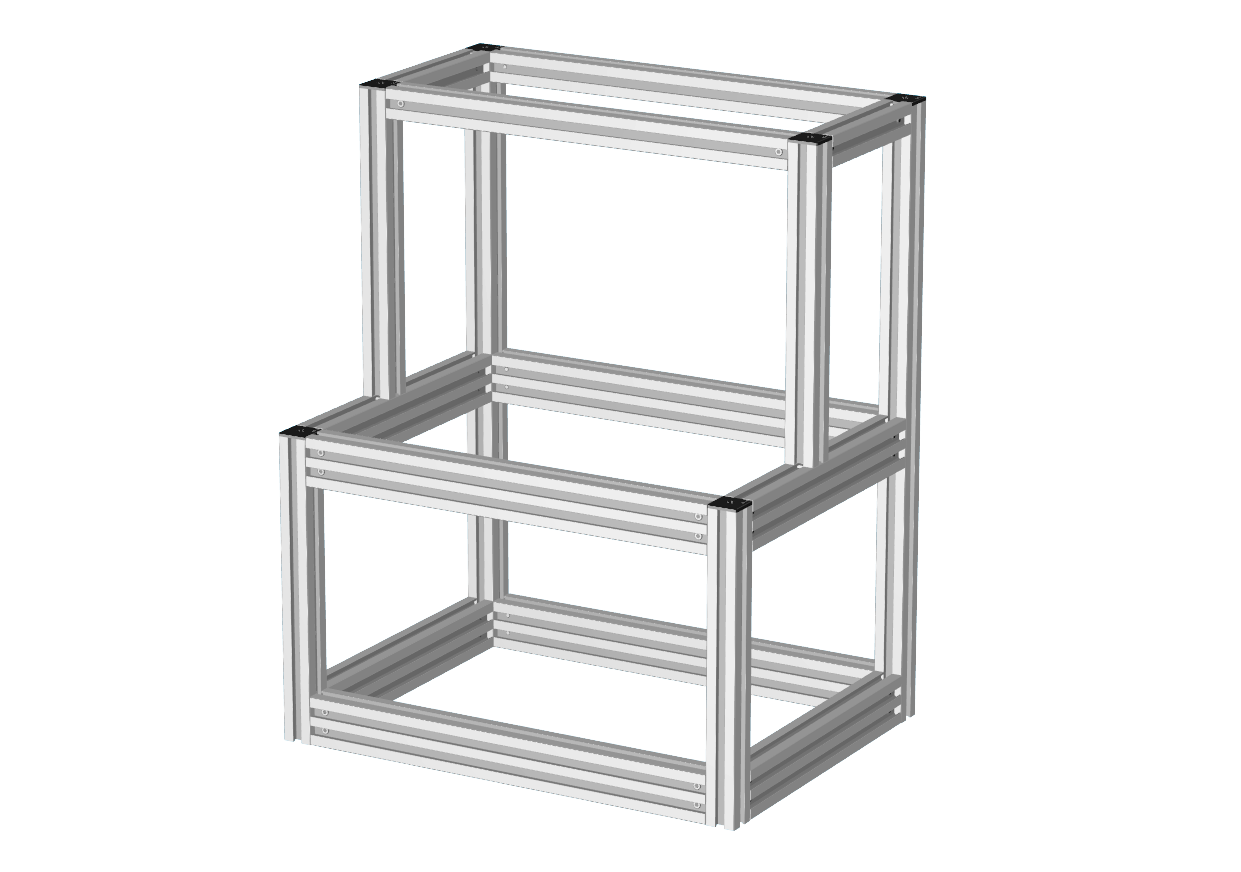

model 2_2_2_0
縦柱 F25L / 梁 F240

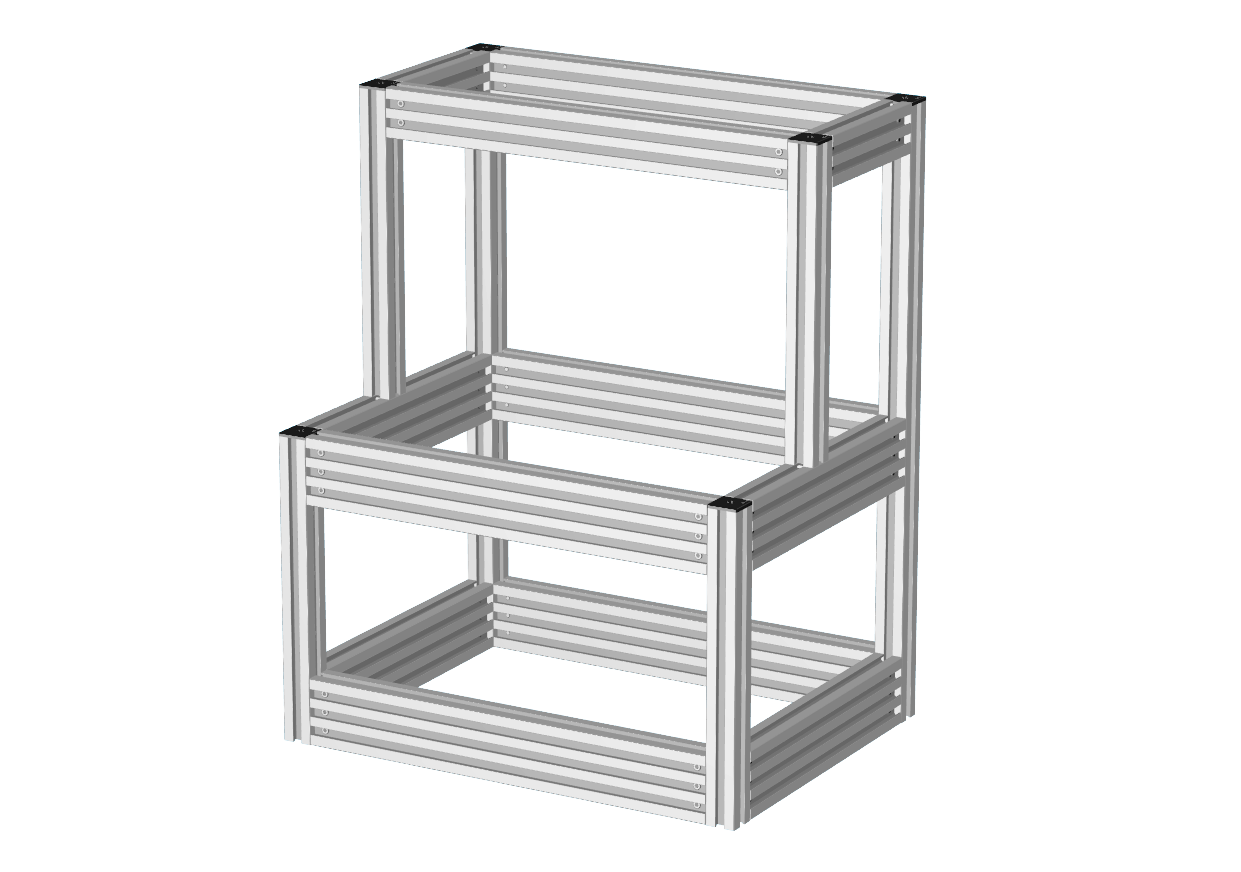

model 2_2_3_0
縦柱 F25L / 梁 F255
Booth
クリーンブース用のモデルです。
モデルによってサイズや、入口のレイアウト・FFUの配置台数が異なります。
ご希望のサイズ・クリーン度に応じて選択ください。
ブースの体積（m³）＝幅（ｍｍ）×奥行き（ｍｍ）×高さ（ｍｍ）／１0⁹

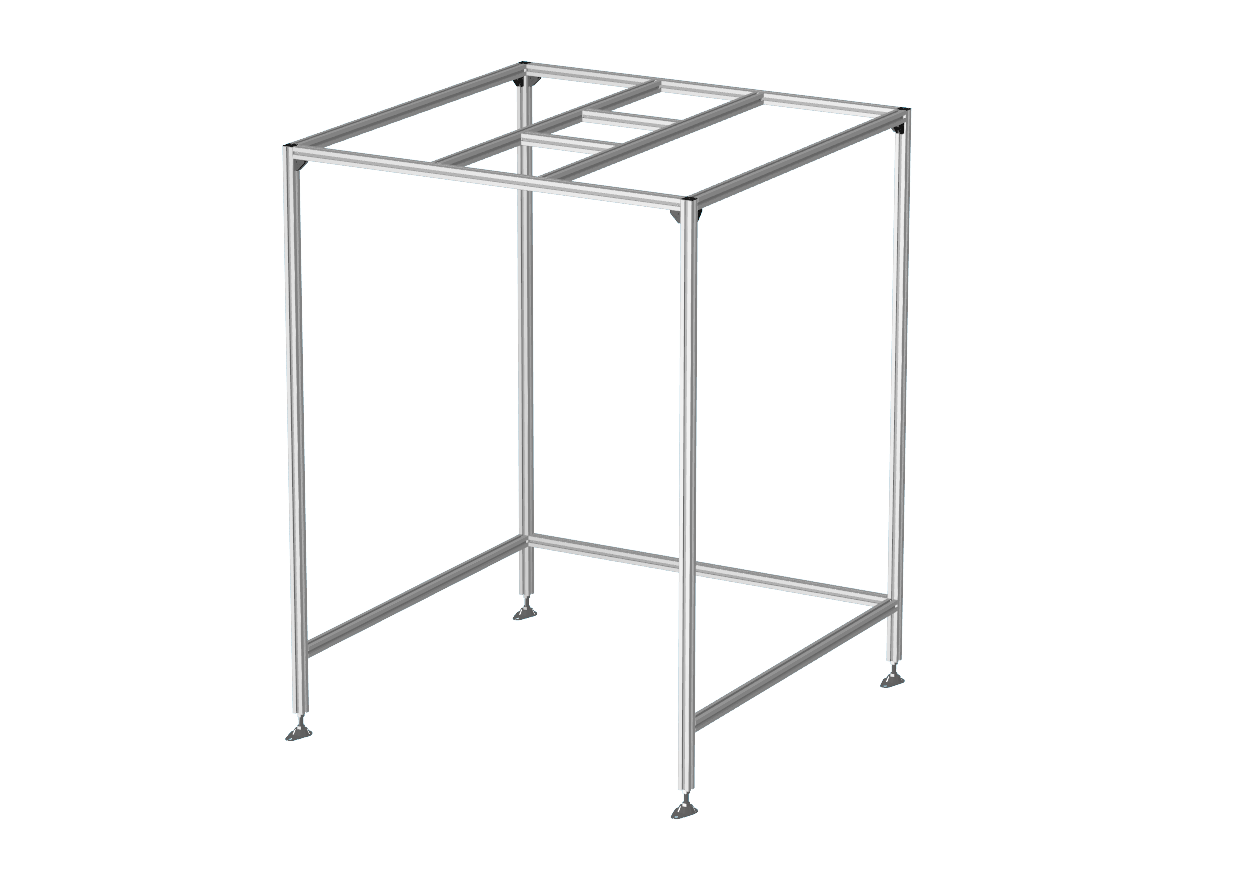

model 3_1_1_0
縦柱 F44F / 梁 F44F
標準サイズ
W:1500 D:1500 H:2000
FFU
KFU2-03H(3.8 ｍ3/min) ×1

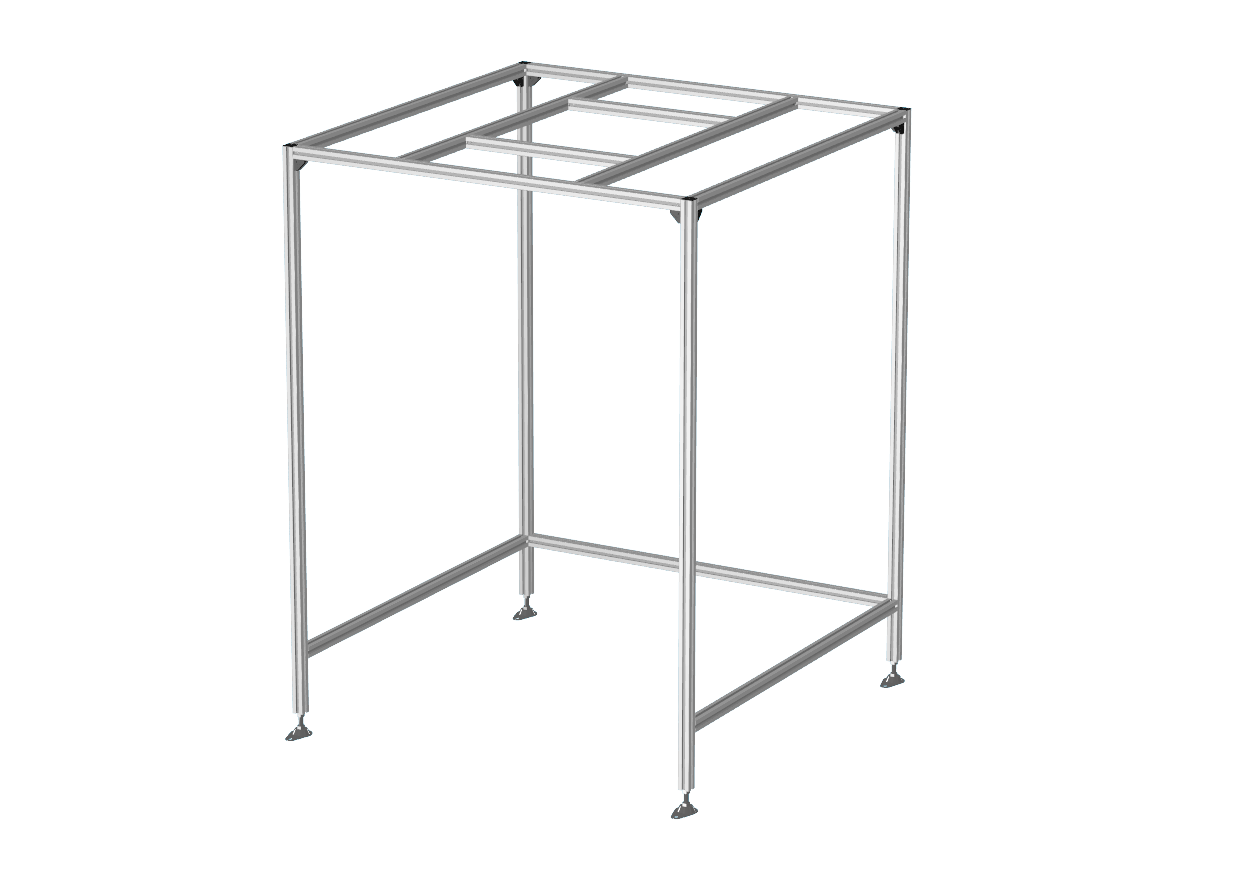

model 3_1_2_0
縦柱 F44F / 梁 F44F
標準サイズ
W:1500 D:1500 H:2000
FFU
KFU2-10H(10.8 ｍ3/min) ×1

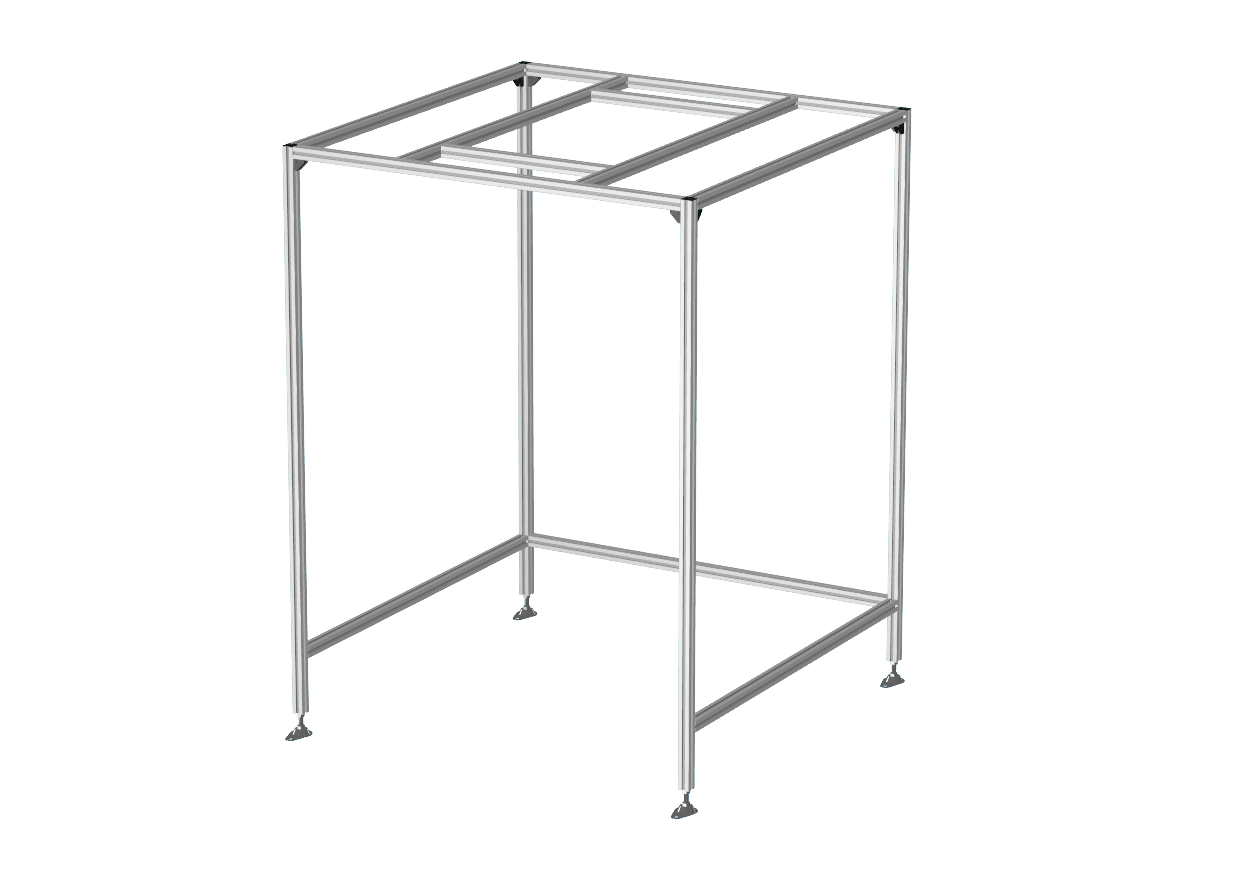

model 3_1_3_0
縦柱 F44F / 梁 F44F
標準サイズ
W:1500 D:1500 H:2000
FFU
KFU2-15H(14 ｍ3/min) ×1
model 3_1_4_0
縦柱 F44F / 梁 F44F
標準サイズ
W:1500 D:1500 H:2000
FFU
KFU2-20H(24.3 ｍ3/min) ×1
model 3_1_5_0
縦柱 F44F / 梁 F44F
標準サイズ
W:2500 D:2500 H:2000
FFU
KFU2-15H(14 ｍ3/min) ×2

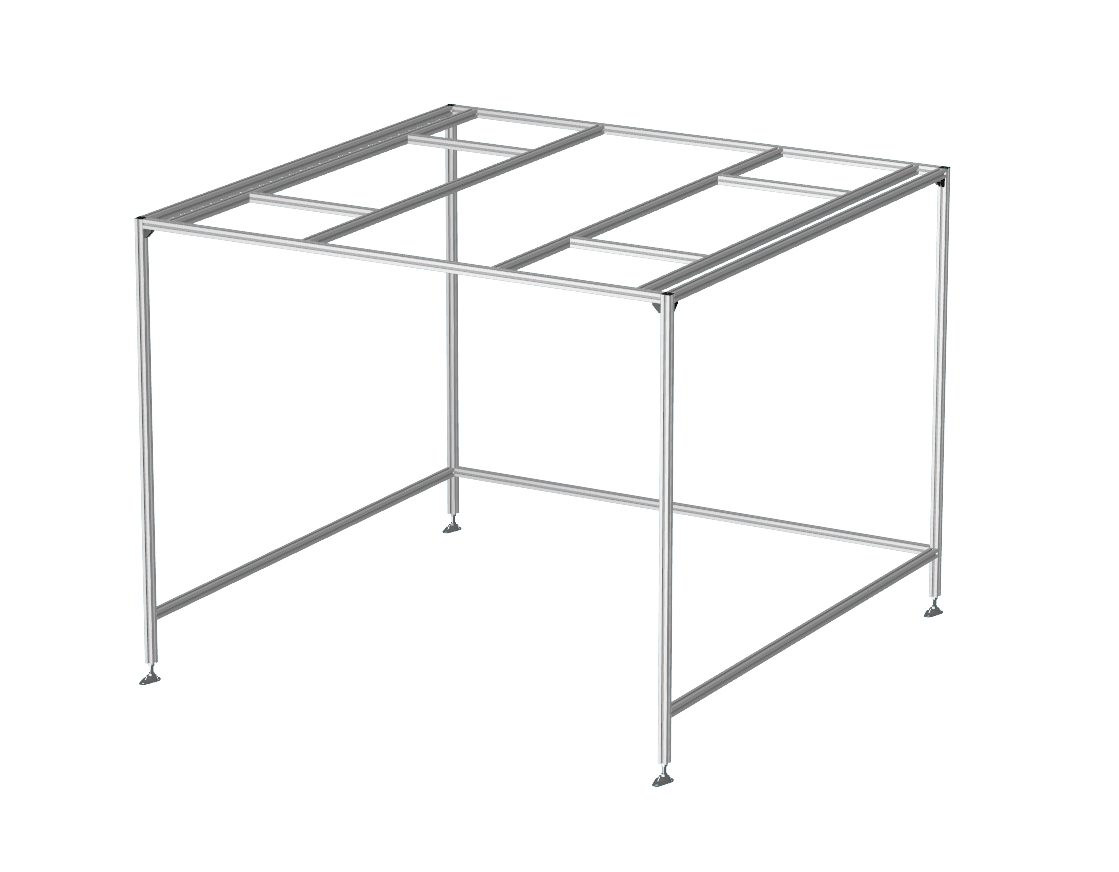

model 3_1_6_0
縦柱 F44F / 梁 F44F
標準サイズ
W:2500 D:2500 H:2000
FFU
KFU2-20H(24.3 ｍ3/min) ×2

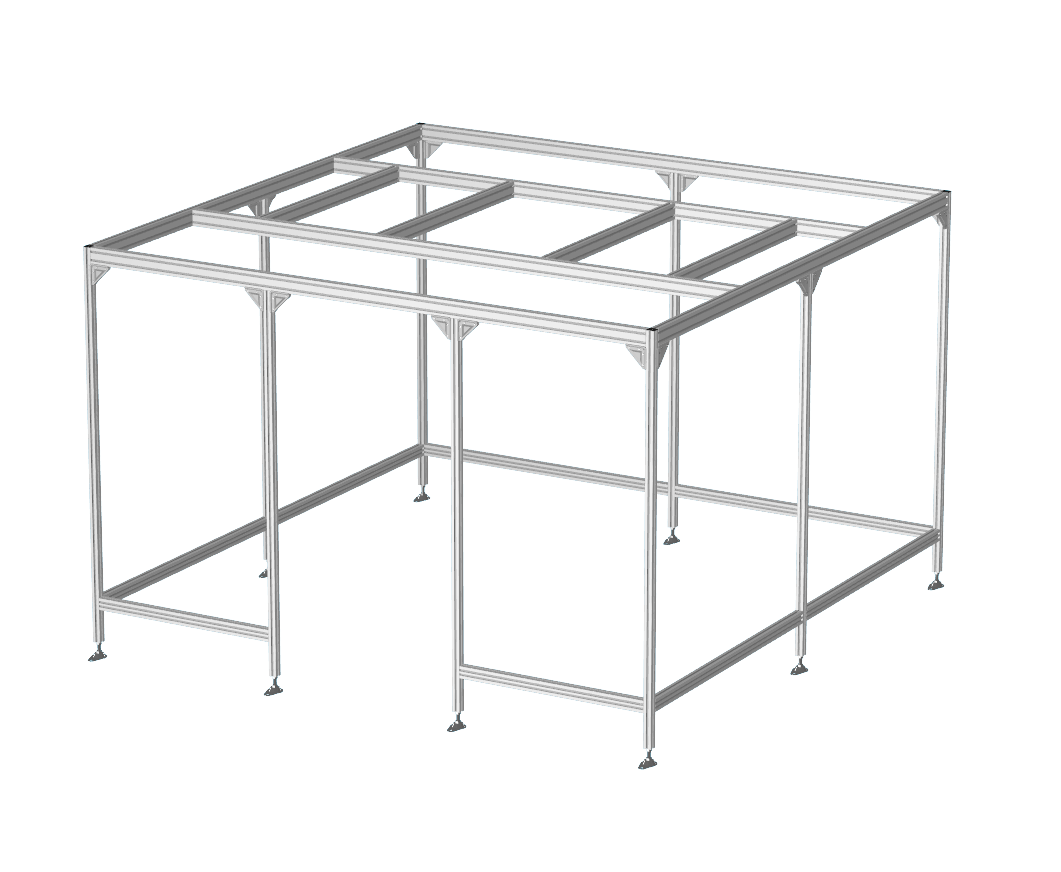

model 3_1_7_0
縦柱 F44L / 梁 F48L
標準サイズ
W:3000 D:3000 H:2000
FFU
KFU2-20H(24.3 ｍ3/min) ×2

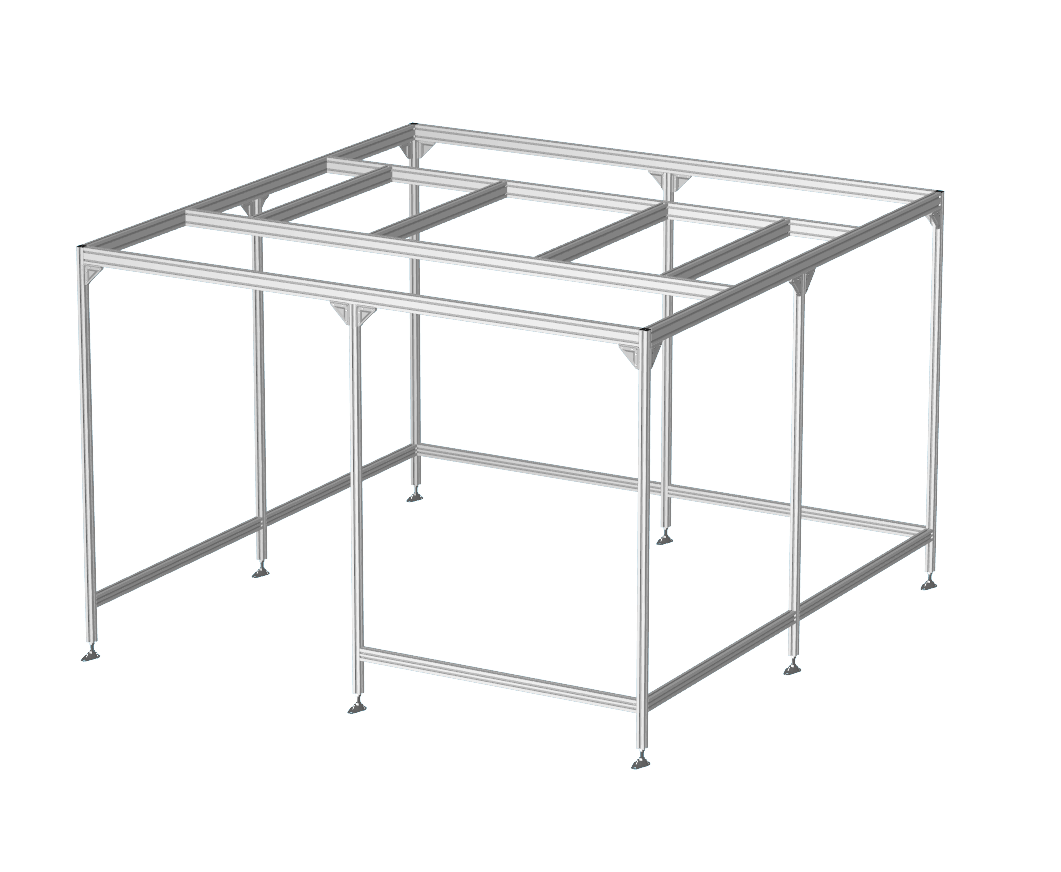

model 3_1_8_0
縦柱 F44L / 梁 F48L
標準サイズ
W:3000 D:3000 H:2000
FFU
KFU2-20H(24.3 ｍ3/min) ×2

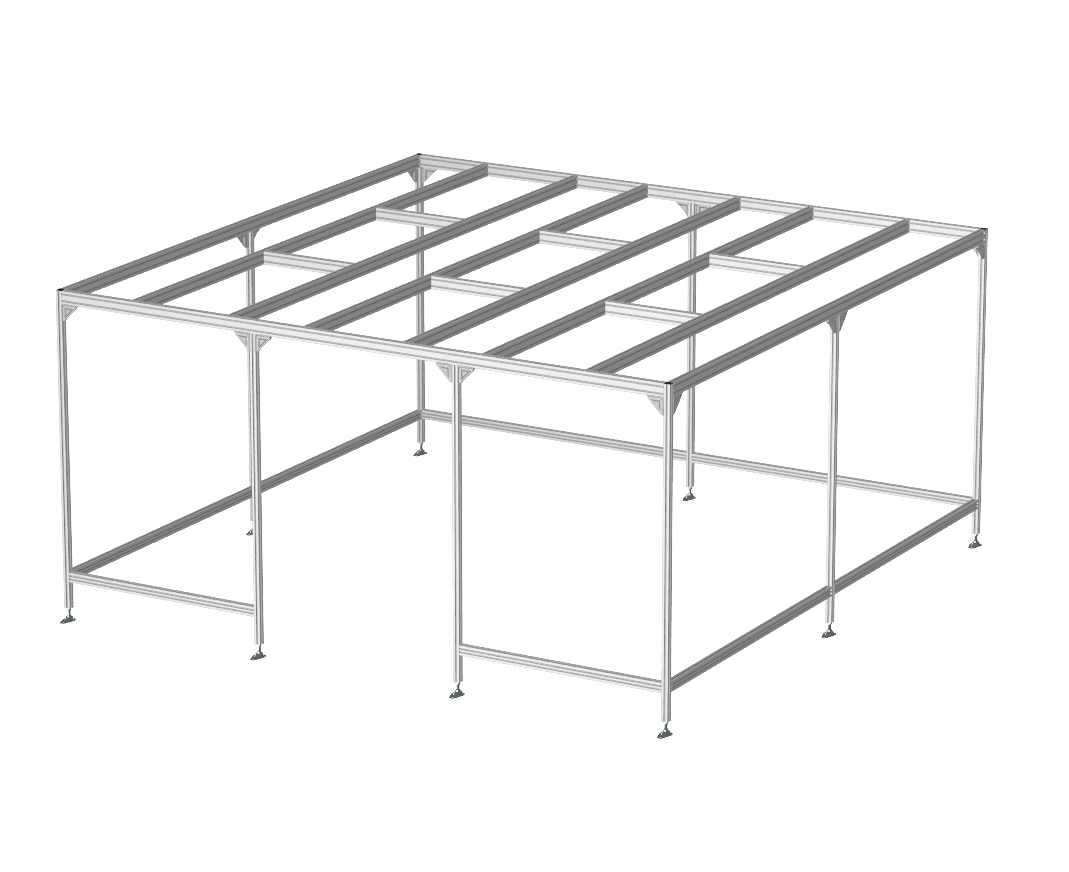

model 3_1_9_0
縦柱 F44L / 梁 F48L
標準サイズ
W:4020 D:4020 H:2000
FFU
KFU2-20H(24.3 ｍ3/min) ×3

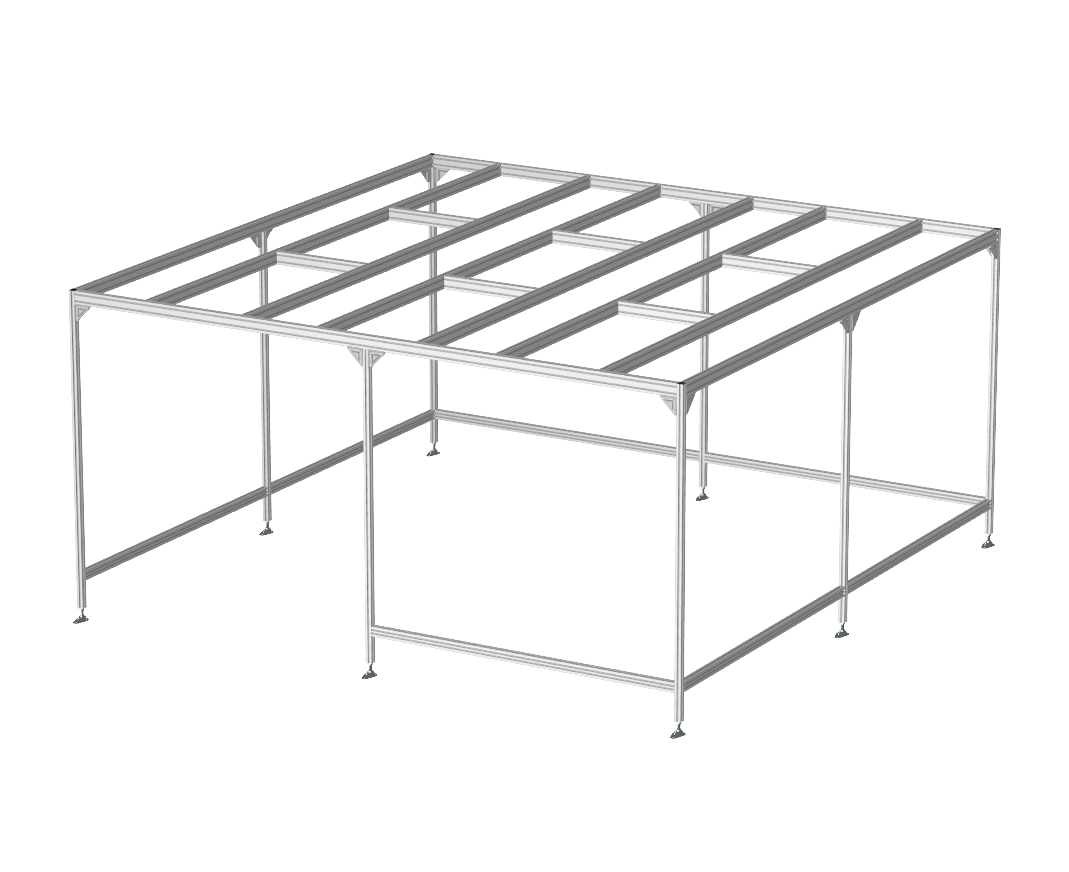

model 3_1_10_0
縦柱 F44L / 梁 F48L
標準サイズ
W:4020 D:4020 H:2000
FFU
KFU2-20H(24.3 ｍ3/min) ×3

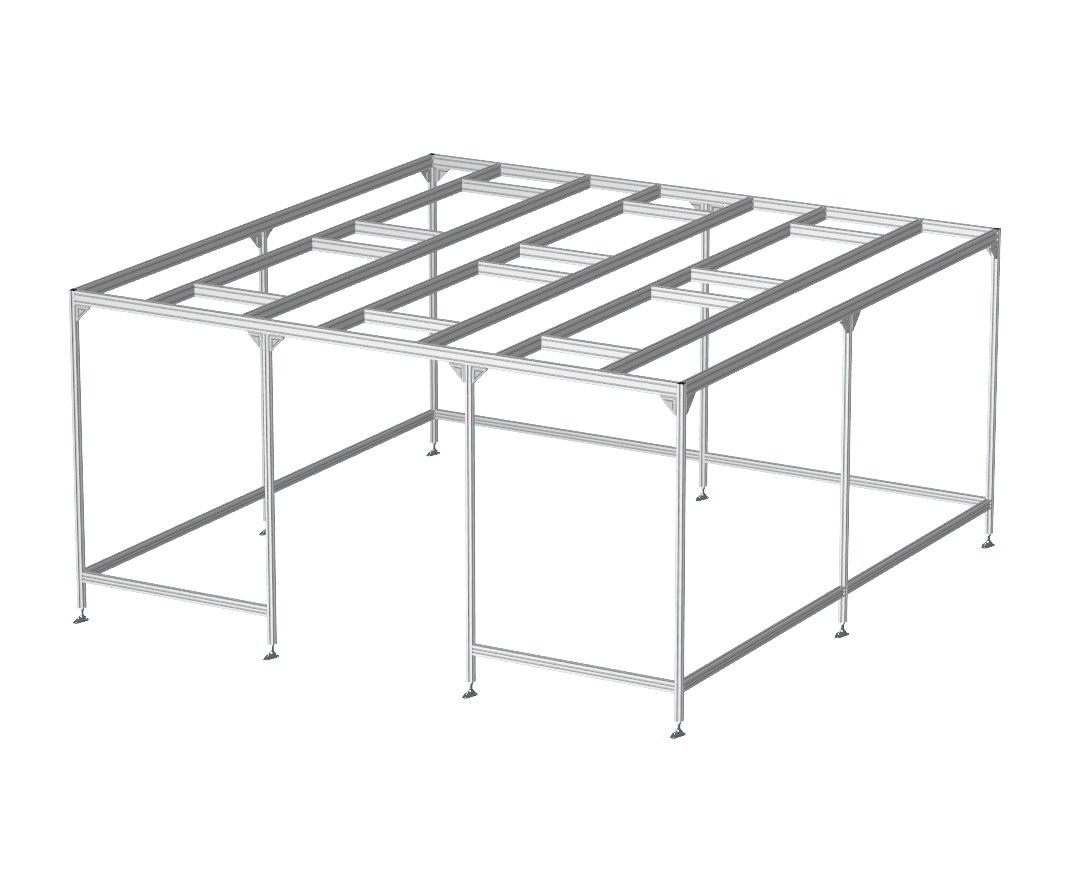

model 3_1_11_0
縦柱 F44L / 梁 F48L
標準サイズ
W:4020 D:4020 H:2000
FFU
KFU2-20H(24.3 ｍ3/min) ×6

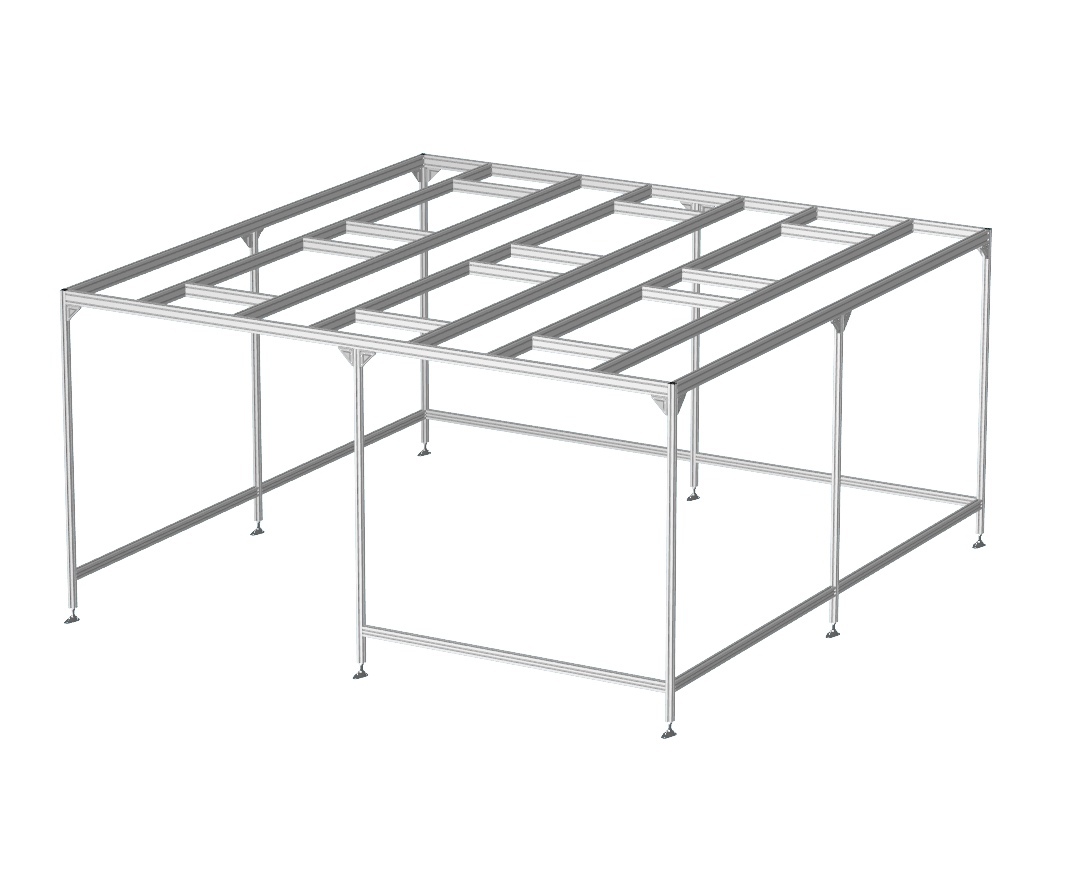

model 3_1_12_0
縦柱 F44L / 梁 F48L
標準サイズ
W:4020 D:4020 H:2000
FFU
KFU2-20H(24.3 ｍ3/min) ×6

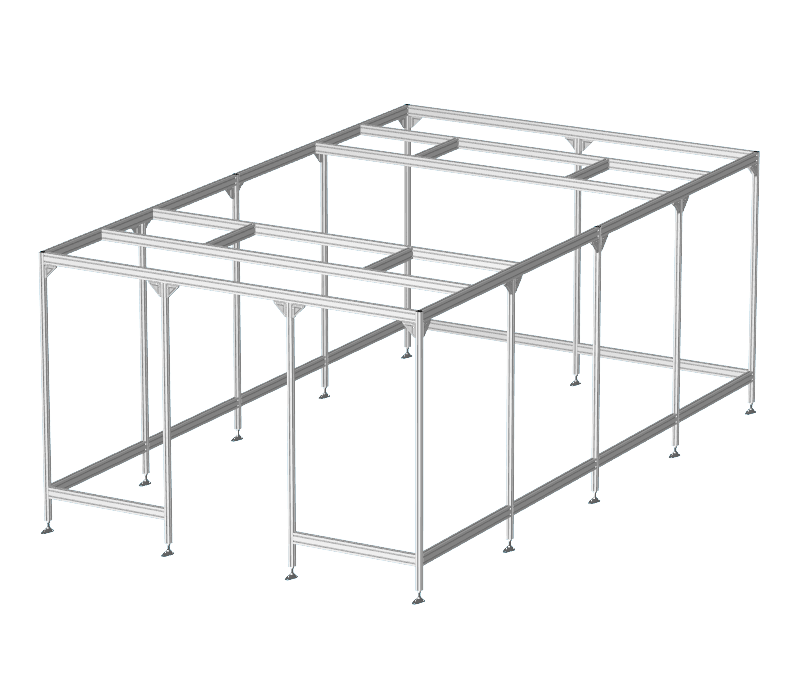

model 3_1_13_0
縦柱 F44L / 梁 F48L
標準サイズ
W:3000 D:5000 H:2000
FFU
KFU2-20H(24.3 ｍ3/min) ×2

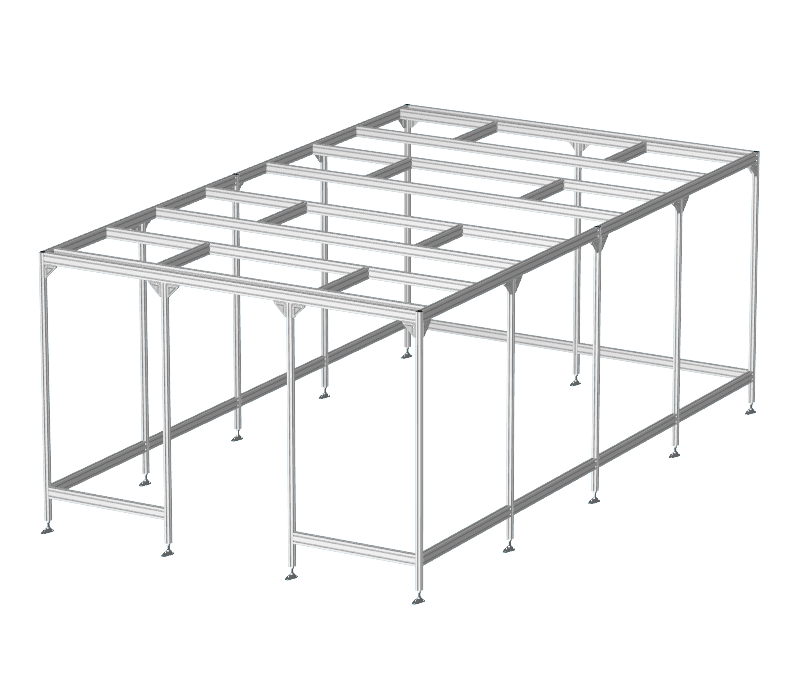

model 3_1_14_0
縦柱 F44L / 梁 F48L
標準サイズ
W:3000 D:5000 H:2000
FFU
KFU2-20H(24.3 ｍ3/min) ×4
