フレームの追加
フレームの追加

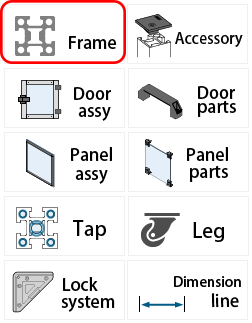

右メニューより「Frame」をクリック、

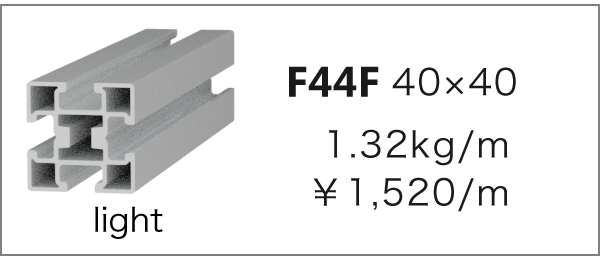

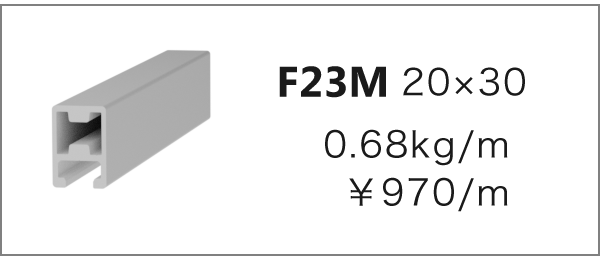

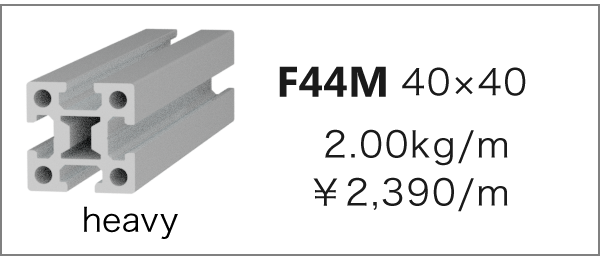

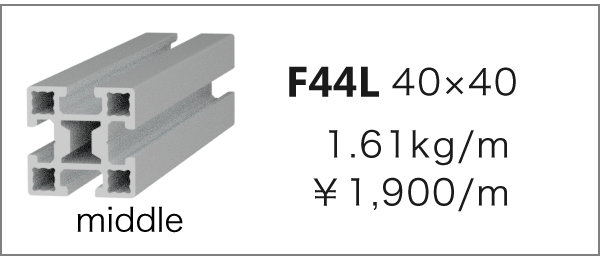

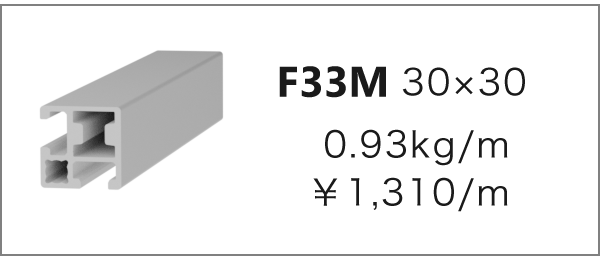

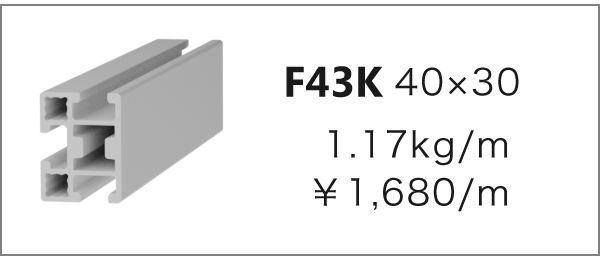

「40series」または「25series」を選択し、任意のフレームを選択します。
フレーム配置の設定
クリックで 自動/手動 を切り替えます。

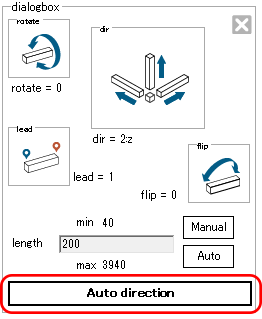

Auto direction [自動配置モード]
フレームの配置は基本的にこのモードで行います。
フレームの向き・接続基点の変更などを自動で行います。
フレームの長さを固定したい場合
「Manual」にすると指定長さに固定されます
その他、以下のボタンが有効です。
非対称フレーム(溝なし面のあるフレーム)などの配置時にお使いください。
ローテート：フレームを回転します。
フリップ：フレームを180°反転します。※左右非対称フレーム選択時のみの表示
クリックで 自動/手動 を切り替えます。

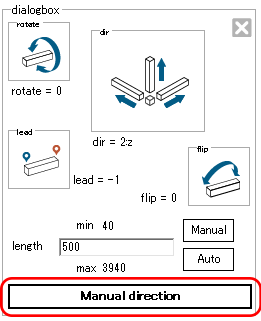

Manual direction [手動配置モード]
フレーム配置時の向きを手動で切り替えます。
outline (外形線)での作図の際、最初に縦柱を配置する際に使用します。
ローテート：フレームを回転します。
：xyz方向を切り替えます。
リード：接続する起点を切り替えます。
フリップ：フレームを180°反転します。※左右非対称フレーム選択時のみの表示
フレームの長さを固定したい場合
「Manual」にすると指定長さに固定されます

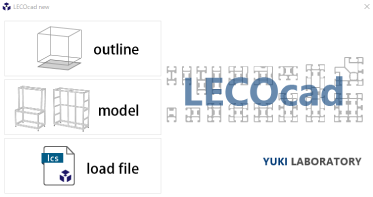

起動時の 自動/手動 ディフォルト設定について
スタートメニューで選ぶ項目によってディフォルト設定が異なります。
outline：Manual direction [手動配置モード]
model ：Auto direction [自動配置モード]
load file：Auto direction [自動配置モード]
フレーム追加時の便利機能 quick readjustment
(センタリング):中央配置
(コピー)：均等割り配置[コピー数を指定]
(フロア)：床面基準での数値指定
：追加した位置にそのまま配置
基準フレームを指定
(アライン)：指定した対面のフレーム位置に整列
(スペース)：同面の基準フレームからの距離を指定
詳細説明
フレームの中央配置 [centering]
(センタリング):中央配置
1 をクリックすると中央配置します
フレームの均等割り配置 [copy]
(コピー)：均等割り配置[コピー数を指定]
1 コピー数を指定します
2 をクリックすると均等割り配置します
床面基準での数値指定 [floor]
(フロア)：床面基準での数値指定
1 をクリックします
2 床面からの高さを指定します
指定した対面のフレーム位置に整列 [align]
(アライン)：指定した対面のフレーム位置に整列
1 対面する基準フレームを指定します
2 をクリックすると整列します
基準フレームからの距離を指定 [space]
(スペース)：同面の基準フレームからの距離を指定
1 基準フレームを指定します
2 基準フレームとの間隔(mm)を入力します
3 をクリックして指定間隔で配置します
