フレームの編集

レコフレーム

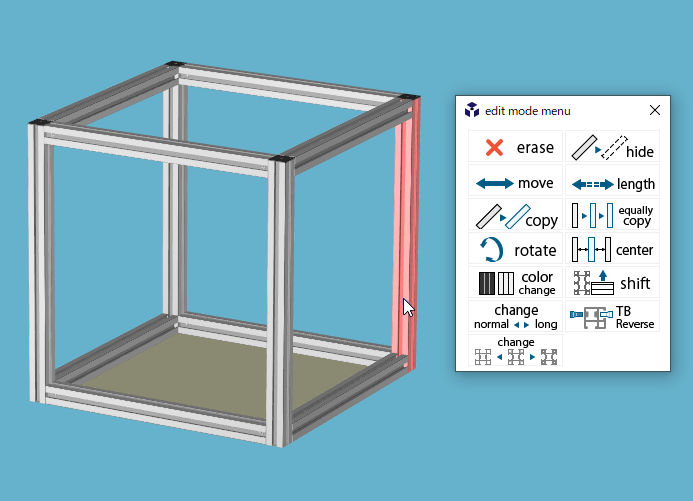

配置後のフレームを選択すると編集メニューが表示されます。



削除 [erase]

  (イレース):選択したフレームを削除します



非表示 [hide]

  (ハイド):選択したフレームを非表示にします

連続操作で複数のフレーム・パーツを非表示にすることが可能です。


非表示にしたパーツを再表示するには



画面右上の[redisplay]で非表示パーツを再表示します。





移動 [move]

  (ムーブ):選択したフレームを移動します。

編集メニューに入る際のクリック位置・基準フレームの選択クリック位置で、寸法基準を指定します。

【one touch move】

1 1 フレームをクリックして[move]を選択

2 移動距離(mm)を入力します。



フレーム中心より左の場合:左方向に移動
フレーム中心より右の場合:右方向に移動


【two touch move】

1 移動対象フレームをクリックして[move]を選択

2 基準フレームをクリックして選択

3 寸法基準間の距離(mm)を入力します。



フレーム中心より左右のクリック位置で、寸法基準を指定します。



長さ変更 [length]

  (レングス):フレームの長さを変更します。

編集メニューに入る際のクリック位置・基準フレームの選択クリック位置で、寸法基準を指定します。

【one touch】

1 長さを変更するフレームをクリックして[length]を選択

2 フレームの長さ(mm)を入力します。



長さ中心より左の場合:左端が伸縮
長さ中心より右の場合:右端が伸縮


【two touch】

1 長さを変更するフレームをクリックして[length]を選択

2 基準フレームをクリックして選択

3 寸法基準間の距離(mm)を入力します。



フレーム中心より左右のクリック位置で、寸法基準を指定します。



コピー [copy]

  (コピー):フレームをコピーします。

編集メニューに入る際のクリック位置・基準フレームの選択クリック位置で、寸法基準を指定します。

【one touch】

1 1 フレームをクリックして[copy]を選択

2 コピーする距離(mm)を入力します。



フレーム中心より左の場合:左方向にコピー
フレーム中心より右の場合:右方向にコピー


【two touch】

1 コピー対象フレームをクリックして[copy]を選択

2 基準フレームをクリックして選択

3 基準からの距離(mm)を入力します。



フレーム中心より左右のクリック位置で、寸法基準を指定します。



均等割り配置(コピー数を指定) [equally copy]

  (イコーリーコピー):均等割り配置[コピー数を指定]

編集に入る際のクリック位置に左右の区別はありません。

【three touch】

1 フレームをクリックして[equally copy]を選択

2 基準フレームを指定

3 基準フレームを指定

4 No.に「コピー数」を入力します。

※No.に「1」を指定した場合フレームの中央配置になります。



※基準指定 2 3 は
中心より左:左端基準
中心より右:右端基準 となります。



中央配置 [center]

  (センター):フレームの中央配置

均等割り配置(コピー数を指定) [equally copy]と同じ機能になります。
中央配置したい場合は、[コピー数を指定] No.に「1」をご指定ください。



回転 [rotate]

  (ローテート):選択したフレームを回転します。

非対称フレーム: 0°/90°/180°/270°
 対称フレーム: 0°/90°



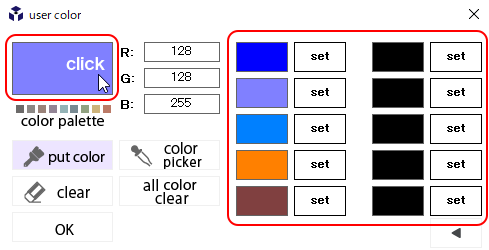

フレーム色変更 白黒 [color change]

  (カラーチェンジ):フレームの色を変更します。

※同種の色違い品が存在する場合のみ



接続溝変更 [shift]

  (シフト):接続するフレームの接合溝を変更します。

1 シフトするフレームをクリックして[shift]を選択

2 結合しているフレームを指定

3   ボタンで接合する溝を選択します。





通常/長尺フレームの切り替え [change]

  (シフト):選択したフレームの通常/長尺型番を切り替えます。

通常型番(~3940mm)  長尺特注型番(3940.1mm~5990mm)
※長尺特注型番については、別途送料が発生します。長さ・受注量により送料が変わる為、都度お見積りとなります。

対象フレーム: F44M F46M F48L F48M F412


  F44M  FL44M(長尺型番)

  F46M  FL46M(長尺型番)

  F48L  FL48L(長尺型番)

  F48M  FL48M(長尺型番)

  F412  FL412(長尺型番)



テーパーボルトの方向切り替え [TB Reverse]

  (テーパーボルト_リバース):選択したフレームのテーパーボルト方向を切り替えます。   対象:非対称形状のフレーム

シフトするフレームをクリックして を選択します。

対象:非対称形状のフレーム


■40シリーズ



F23M



F33M



F34K



F43K



F43W



F44R



F44K



F44J



F44E



F26K




■25シリーズ



F12M



F20C



F205





その他:フレームの延長部材 Iロックによる直列接続


フレーム端面を選択するとIロック用のメニューが表示されます。

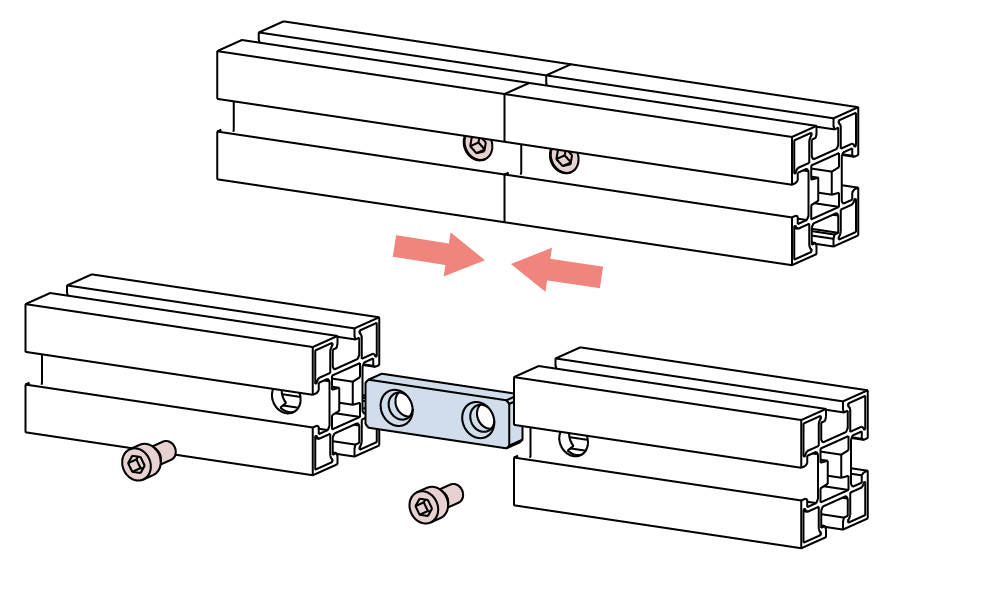

【Iロック接続イメージ】

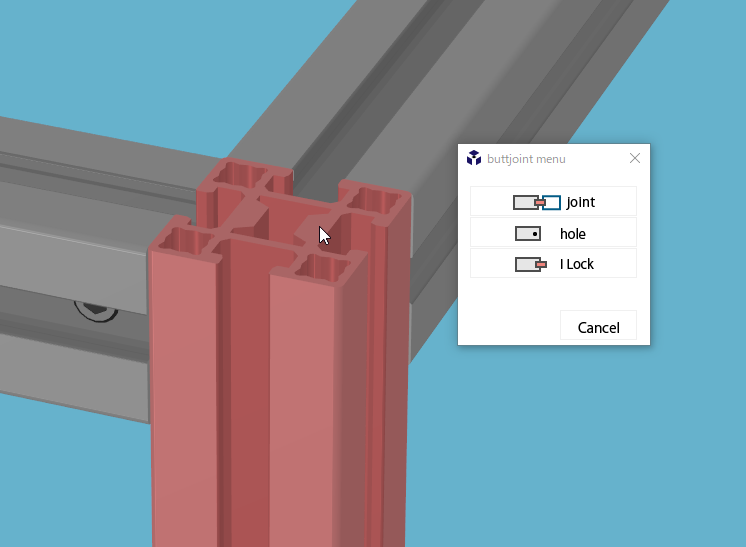

Iロック接続メニュー

  (ジョイント):Iロック接続して同一フレームを追加

  (Iロック):IロックとTロック穴加工のみ

  (ホール):Tロック穴加工のみ
