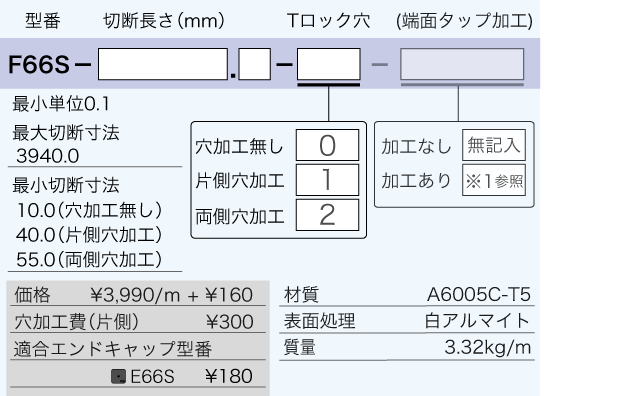

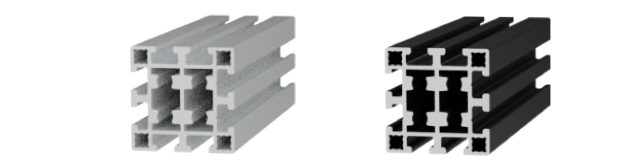

【F66S】66Sフレーム LECO SHOPで購入
背の高い構造物の柱に適しています。
2D data
3D data

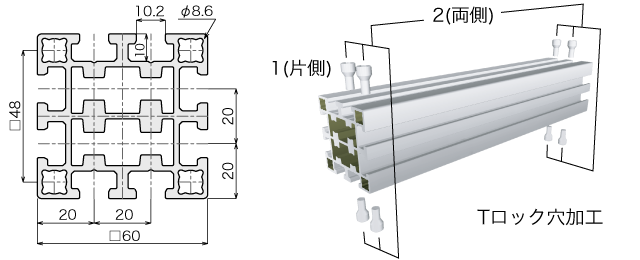

F66S 技術データ
- 断面積
- 1,230mm²
- 断面係数
- Zx=13,463mm³ Zy=13,329mm³
- 断面2次モーメント
- lx=403,880mm⁴ ly=399,870mm⁴
技術資料集のダウンロードこちらから → レコフレーム技術資料(PDF)
※切断面、穴加工面にアルマイト処理はありません。 LECO SHOPで購入
※その他のフレーム・加工面へのアルマイト処理については特注対応可。

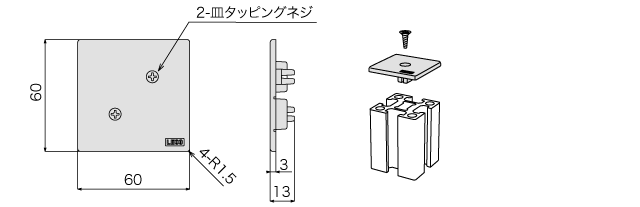

- 適合エンドキャップ
- E66S ￥180

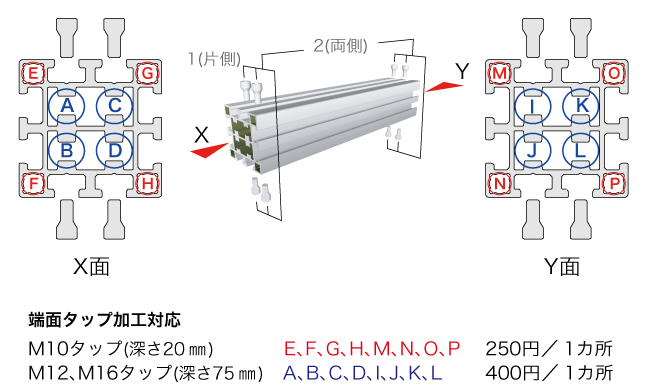

- 端面タップ加工
- ねじ込み式のアジャスター・キャスターの取り付けが可能です

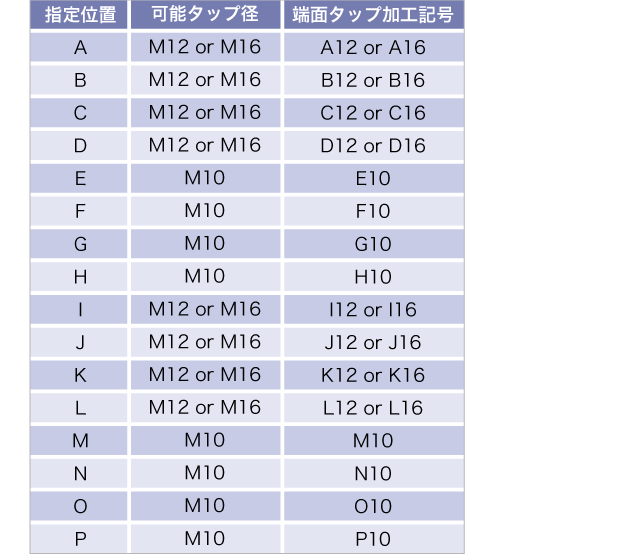

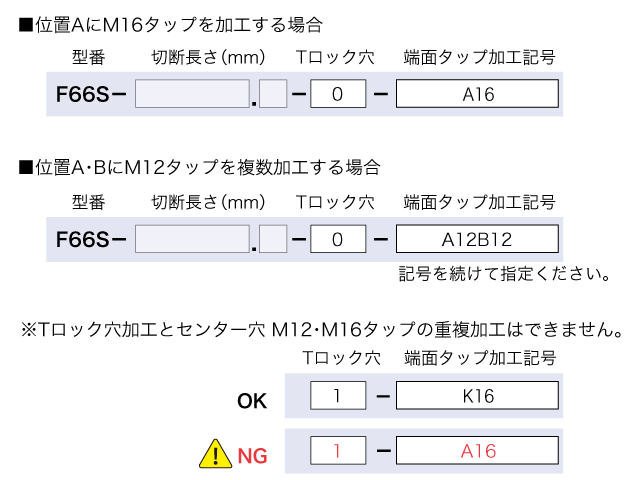

※1 端面タップ加工について
※端面タップ加工 最小フレーム寸法
Tロッククリップ(付属品)
縦柱にTロックを保持できます。
Tロッククリップは、Tロック穴加工有りの66S,48L,48M,412フレームに付属します。
