【F46M】46Mフレーム LECO SHOPで購入

2D data


3D data


F46M 技術データ

断面積
1,036mm²
断面係数
Zx=12,000mm³   Zy=7,990mm³
断面2次モーメント
lx=360,900mm⁴   ly=159,900mm⁴

技術資料集のダウンロードこちらから →  レコフレーム技術資料(PDF)

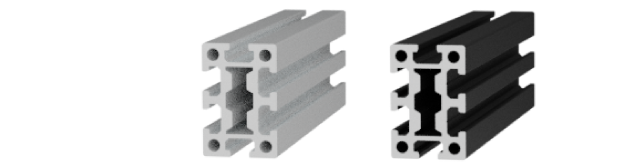

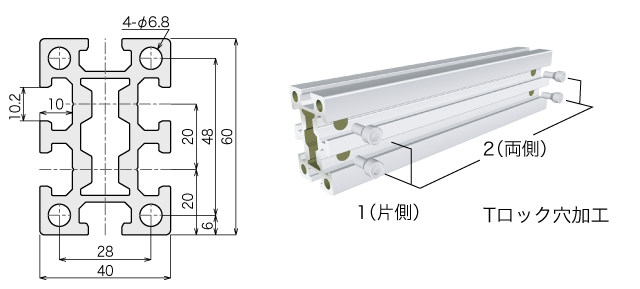

 40x60mm断面のストロングタイプフレームです。

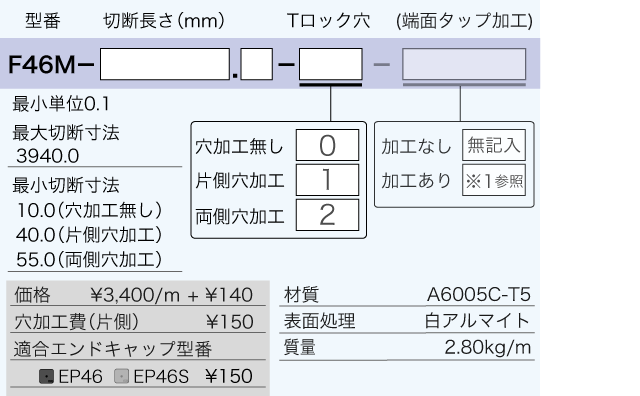

アルミフレームF46M

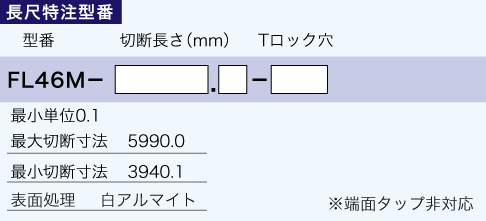

info F46Mフレームは長尺特注対応が可能です。


ご購入金額にかかわらず、別途送料が発生します。

※長さ・受注量により送料が変わる為、都度お見積りとなります。
※LECO SHOPでのご購入はできません。


※切断面、穴加工面にアルマイト処理はありません。 LECO SHOPで購入
※その他のフレーム・加工面へのアルマイト処理については特注対応可。

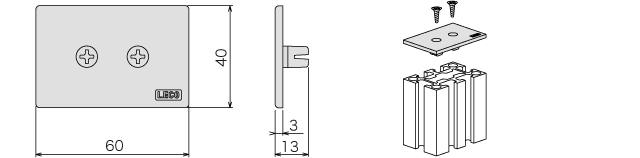

適合エンドキャップ
EP46・EP46S ¥150

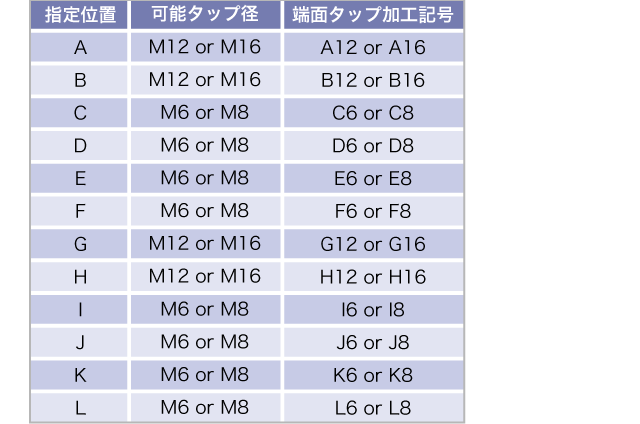

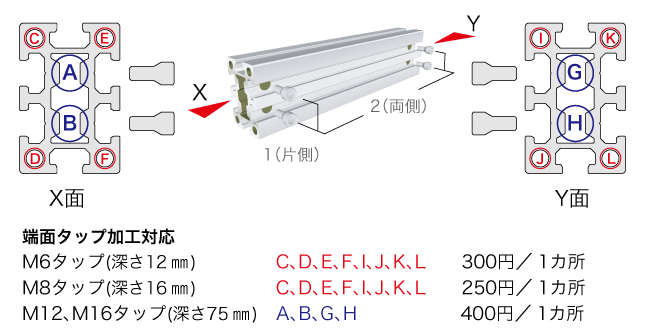

端面タップ加工
ねじ込み式のアジャスター・キャスターの取り付けが可能です

※1 端面タップ加工について


  ※M6タップ:インサート加工(M6×1.0-2D SUS304)


※端面タップ加工 最小フレーム寸法


■40シリーズ 中・重構造用アルミフレーム

2D data 一括ダウンロード


※3D CADデータについては各商品ページより個別にダウンロードをお願いします。

:白アルマイト仕様のみ

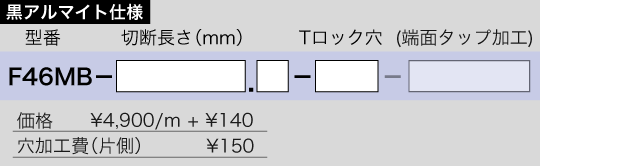

:白アルマイト・黒アルマイト仕様あり
settings:長尺特注対応フレーム(白アルマイト仕様のみ)



F23M
20×30mm

¥970/m





F24H
20×40mm

¥1,100/m




F24K
20×40mm

¥1,100/m




F24M
20×40mm

¥1,170/m




F33M
30×30mm

¥1,310/m





F43K
30×40mm

¥1,680/m





F44F
40×40mm

¥1,520/m





F44L
40×40mm

¥1,900/m




     settings
F44M
40×40mm

¥2,390/m





F44R
40×40mm

¥1,680/m





F44J
40×40mm

¥2,030/m





F44K
40×40mm

¥1,950/m





F46F
40×60mm

¥2,360/m





F46L
40×60mm

¥2,960/m




     settings
F46M
40×60mm
¥3,400/m





F26K
20×60mm

¥1,790/m





F26M
20×60mm

¥1,730/m





F40A
40×54.7mm

¥1,950/m




     settings
F48L
40×80mm

¥3,020/m




     settings
F48M
40×80mm

¥4,280/m




     settings
F412
40×120mm

¥4,460/m





F66S
60×60mm

¥3,990/m





F66C
60×60mm

¥3,360/m






F34K
30×40mm

¥1,680/m





F34E
30×40mm

¥1,700/m





F44E
40×40mm

¥2,200/m





F43W
30×40mm

¥1,740/m





F44G
40×40mm

¥2,070/m
