【F25L】25Lフレーム LECO SHOPで購入

2D data


3D data


F25L 技術データ

断面積
233mm²
断面係数
Zx=1,176mm³   Zy=1,155mm³
断面2次モーメント
lx=14,700mm⁴   ly=14,440mm⁴

技術資料集のダウンロードこちらから →  レコフレーム技術資料(PDF)

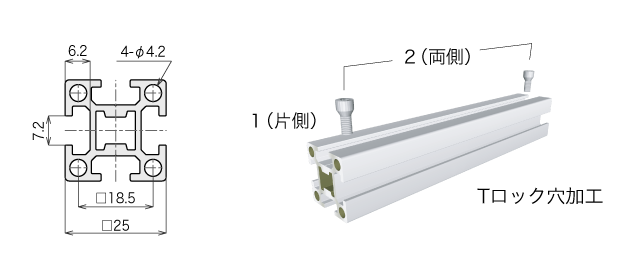

 25mm角断面のスタンダードタイプフレームです。

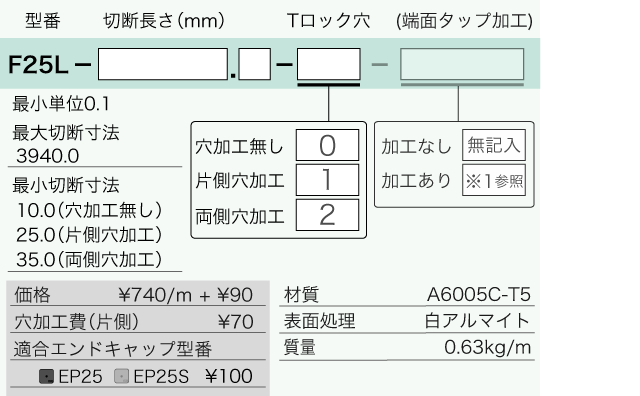

アルミフレームF25L


※切断面、穴加工面にアルマイト処理はありません。 LECO SHOPで購入
※その他のフレーム・加工面へのアルマイト処理については特注対応可。

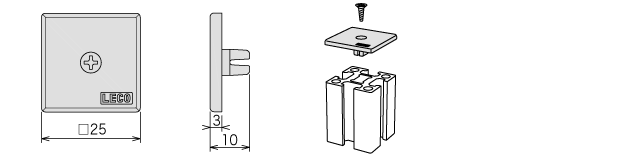

適合エンドキャップ
EP25・EP25S ¥100

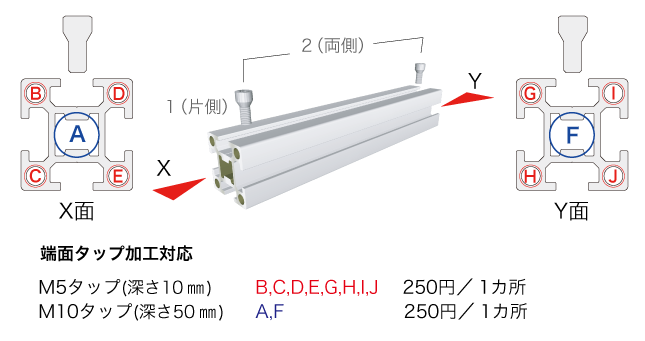

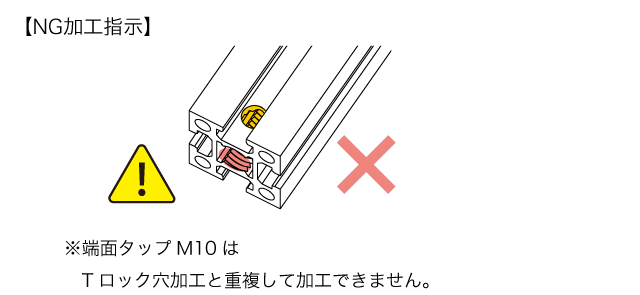

端面タップ加工

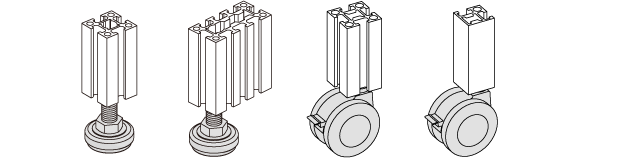

ねじ込み式のアジャスター・キャスターの取り付けが可能です

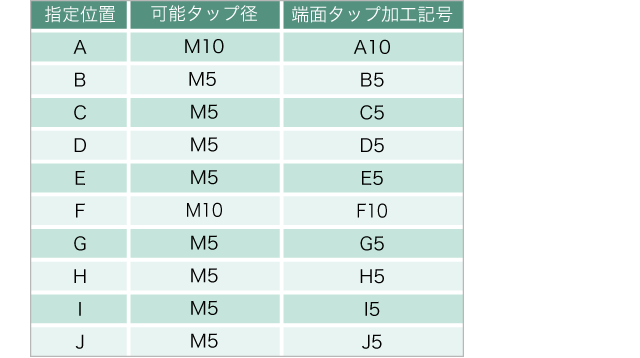

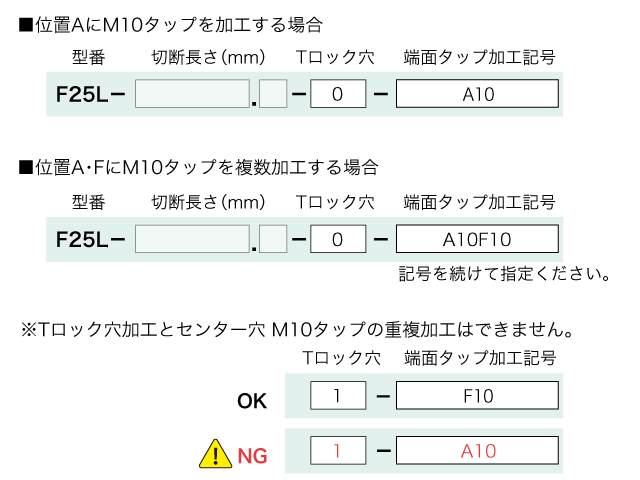

※1 端面タップ加工について



※端面タップ加工 最小フレーム寸法


■25シリーズ 軽・中構造用アルミフレーム一覧

2D data 一括ダウンロード


※3D CADデータについては各商品ページより個別にダウンロードをお願いします。

:白アルマイト仕様のみ
:白アルマイト・黒アルマイト仕様あり



F12M
15×20mm

¥490/m




F152
15×25mm

¥510/m




F153
15×30mm

¥650/m




F154
15×40mm

¥710/m




F20C
20×20mm

¥590/m




F205
20×25mm

¥670/m




F25L
25×25mm
¥740/m





F240
25×40mm

¥1,190/m





F255
25×55mm

¥1,530/m




F25A
25×35.3mm

¥890/m





F25P
25×25.4mm

¥780/m





F30G
16×30mm

¥660/m
