ザグリ穴加工
注文書欄に”追加工”とご記入の上、追加工図面を添付してください。
※加工後は洗浄してからの出荷となりますが、切削油、洗浄液、切屑が残る場合がございますのでご了承ください。

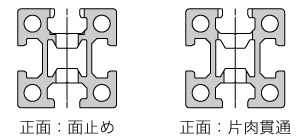

■フレーム正面 ザグリ穴加工
※面止めはＴ溝表面を少し削ります
| 加工範囲 | 加工内容 | 価格/1ヶ所 |
|---|---|---|
| 面止め | M4用φ4.5-φ8.0 | ￥500 |
| 面止め | M5用φ5.5-φ9.5 | ￥600 |
| 面止め | M6用φ6.6-φ11.0 | ￥700 |
| 面止め | M8用φ9.0-φ14.0 | ￥700 |
| 面止め | M10用φ11-φ17.5 | ￥950 |
| 片肉貫通 | M3用φ3.4-φ6.5 | ￥400 |
| 片肉貫通 | M4用φ4.5-φ8.0 | ￥400 |
| 片肉貫通 | M5用φ5.5-φ9.5 | ￥400 |
| 片肉貫通 | M6用φ6.6-φ11.0 | ￥700 |
| 片肉貫通 | M8用φ9.0-φ14.0 | ￥700 |

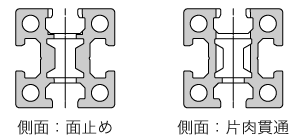

■フレーム側面 ザグリ穴加工
※面止めはＴ溝表面を少し削ります
| 加工範囲 | 加工内容 | 価格/1ヶ所 |
|---|---|---|
| 面止め | M4用φ4.5-φ8.0 | ￥500 |
| 面止め | M5用φ5.5-φ9.5 | ￥600 |
| 面止め | M6用φ6.6-φ11.0 | ￥700 |
| 面止め | M8用φ9.0-φ14.0 | ￥700 |
| 面止め | M10用φ11-φ17.5 | ￥950 |
| 片肉貫通 | M3用φ3.4-φ6.5 | ￥400 |
| 片肉貫通 | M4用φ4.5-φ8.0 | ￥400 |
| 片肉貫通 | M5用φ5.5-φ9.5 | ￥400 |
| 片肉貫通 | M6用φ6.6-φ11.0 | ￥700 |
| 片肉貫通 | M8用φ9.0-φ14.0 | ￥700 |

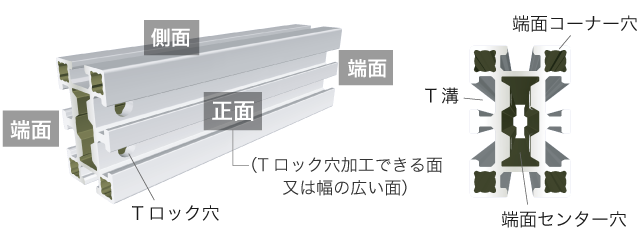

■各部名称
(端面タップ加工については各フレーム詳細を参照ください)

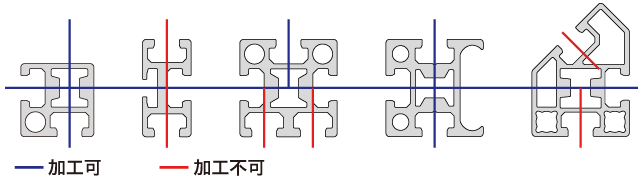

■対応加工位置
下記条件に当てはまる場合、追加工ができません。
・フレームの形状により、ツールへの負荷が大きく正常に加工できない場合
・加工深さ等、標準ツールや弊社設備にて加工ができない場
