フレーム

255フレーム

255フレーム

25×55mm アルミフレーム　軽・中構造の梁に適しています。

説明：255フレーム

F255－－－

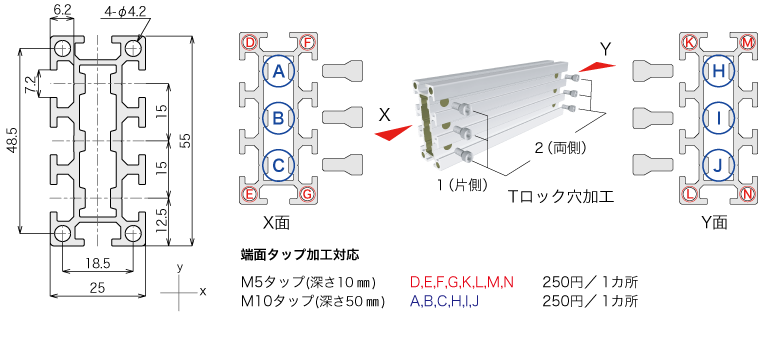

端面タップ加工（X面）
A	なし M10
B	なし M10
C	なし M10
D	なし M5
E	なし M5
F	なし M5
G	なし M5

端面タップ加工（Y面）
H	なし M10
I	なし M10
J	なし M10
K	なし M5
L	なし M5
M	なし M5
N	なし M5

切断長さ　（最小単位 0.1）		mm
最大切断寸法		3940.0
最小切断寸法	穴加工無しの場合	10.0
	片側穴加工の場合	25.0
	両側穴加工の場合	35.0

m　単　価	￥1,530／m
切断費	￥110
穴加工費	￥140／片側

端面タップ加工　最小フレーム寸法　mm
呼び径	片側加工	両側加工
M5	50.0	50.0
M10	80.0	160.0

NG加工指示
穴加工 1 と	端面タップ加工 A10, B10, C10 は重複して加工できません
穴加工 2 と	端面タップ加工 A10, B10, C10, H10, I10, J10 は重複して加工できません

備　考／コメント　

仕　　様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.239kg/m
断面積	459mm²
断面係数	Zx = 4,799mm³
	Zy = 2,324mm³
断面2次モーメント	Ix = 131,980mm⁴
	Iy = 29,050mm⁴

適合製品
エンドキャップ255用	E255	￥140
エンドキャップ255用シルバー色	E255S	￥140
テーパーボルト25	TB25	￥30
鉄Tロック25	TL2F	￥100
Tロック25	TL25	￥85
鉄後入れTロック25-25接続タイプ	TL2X	￥110
後入れTロック25-40接続タイプ	TX25	￥90
Iロック25	IL25	￥350
Tロック用下穴冶具25	JS25	￥1,000
