240フレーム

240フレーム

25×40mm アルミフレーム　軽構造の梁に適しています。

説明：240フレーム

F240－－－

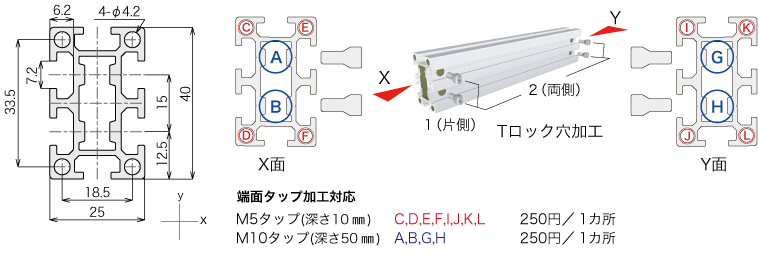

端面タップ加工（X面）
A	なし M10
B	なし M10
C	なし M5
D	なし M5
E	なし M5
F	なし M5

端面タップ加工（Y面）
G	なし M10
H	なし M10
I	なし M5
J	なし M5
K	なし M5
L	なし M5

切断長さ　（最小単位 0.1）		mm
最大切断寸法		3940.0
最小切断寸法	穴加工無しの場合	10.0
	片側穴加工の場合	25.0
	両側穴加工の場合	35.0

m　単　価	￥1,190／m
切断費	￥90
穴加工費	￥110／片側

端面タップ加工　最小フレーム寸法　mm
呼び径	片側加工	両側加工
M5	50.0	50.0
M10	80.0	160.0

NG加工指示
穴加工 1 と	端面タップ加工 A10, B10 は重複して加工できません
穴加工 2 と	端面タップ加工 A10, B10, G10, H10 は重複して加工できません

備　考／コメント　

仕　　様
材質	A6005C-T5
表面処理	白アルマイト
質量	0.917kg/m
断面積	339mm²
断面係数	Zx = 2,689mm³
	Zy = 1,751mm³
断面2次モーメント	Ix = 53,910mm⁴
	Iy = 21,650mm⁴

適合製品
エンドキャップ240用	E240	￥100
エンドキャップ240用シルバー色	E240S	￥100
テーパーボルト25	TB25	￥30
鉄Tロック25	TL2F	￥100
Tロック25	TL25	￥85
鉄後入れTロック25-25接続タイプ	TL2X	￥110
後入れTロック25-40接続タイプ	TX25	￥90
Iロック25	IL25	￥350
Tロック用下穴冶具25	JS25	￥1,000
