154フレーム

154フレーム

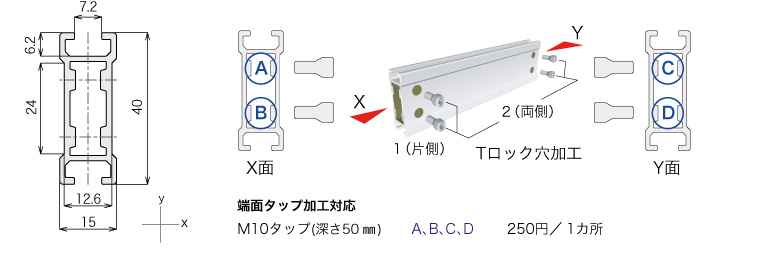

15×40mm アルミフレーム　軽構造のパネル・扉枠に適しています。

説明：154フレーム

F154－－－

端面タップ加工（X面）
A
B
端面タップ加工（Y面）
C
D

切断長さ　（最小単位 0.1）mm
　　最大切断寸法3940.0
　　最小切断寸法 穴加工無しの場合10.0
片側穴加工の場合25.0
両側穴加工の場合35.0
m　単　価￥710／m
切  断  費　　￥70
穴加工費　　￥110／片側
端面タップ加工　最小フレーム寸法　mm
呼び径片側加工両側加工
M10 80.0160.0
NG加工指示
穴加工 1 と端面タップ加工 A10, B10 は重複して加工できません
穴加工 2 と端面タップ加工 A10, B10, C10, D10 は重複して加工できません

備　考／コメント　

仕　　様
　材質A6005C-T5
　表面処理白アルマイト
　質量0.551kg/m
　断面積204mm2
　断面係数Zx = 1,500mm3
　Zy = 760mm3
　断面2次モーメントIx = 30,100mm4
　Iy = 5,740mm4
適合製品
エンドキャップ154用E154￥100詳細
エンドキャップ154用シルバー色E154S￥100詳細
テーパーボルト25TB25￥30詳細
鉄Tロック25TL2F￥100詳細
Tロック25TL25￥85
鉄後入れTロック25-25接続タイプTL2X￥110詳細
後入れTロック25-40接続タイプTX25￥90詳細
Iロック25IL25￥350詳細
Tロック用下穴冶具25JS25￥1,000詳細

数　量　
