44Fフレーム　黒アルマイト仕様

44Fフレーム　黒アルマイト仕様

40×40mm アルミフレーム　40シリーズのライトタイプです。

■切断面、穴加工面に黒アルマイト処理はありません。

説明：44Fフレーム　黒アルマイト仕様

F44FB－－－

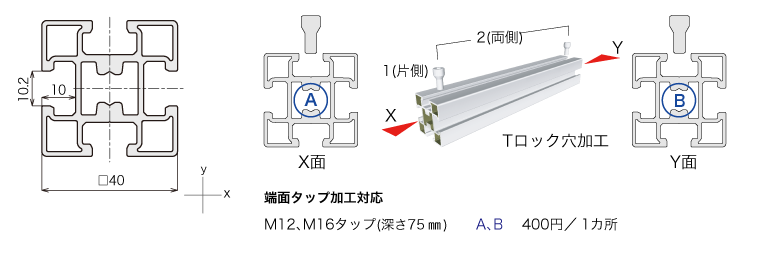

端面タップ加工（X面）
A
端面タップ加工（Y面）
B

切断長さ　（最小単位 0.1）mm
　　最大切断寸法3940.0
　　最小切断寸法 穴加工無しの場合10.0
片側穴加工の場合40.0
両側穴加工の場合55.0
m　単　価￥2,260／m
切  断  費　　￥120
穴加工費　　￥100／片側
端面タップ加工　最小フレーム寸法　mm
呼び径片側加工両側加工
M12・M16 115.0230.0
NG加工指示
穴加工 1 と端面タップ加工 A12, A16 は重複して加工できません
穴加工 2 と端面タップ加工 A12, A16, B12, B16 は重複して加工できません

備　考／コメント　

仕　　様
　材質A6005C-T5
　表面処理黒アルマイト
　質量1.32kg/m
　断面積489mm2
　断面係数Zx = 3,654mm3
　Zy = 3,525mm3
　断面2次モーメントIx = 73,080mm4
　Iy = 70,490mm4
適合製品
エンドキャップ44用EP44￥130詳細
エンドキャップ44用シルバー色EP44S￥130詳細
テーパーボルト40TB40￥38詳細
鉄Tロック40TL4F￥130詳細
鉄Tロック40　
導通タイプ		TL4E￥145詳細
鉄後入れTロック40TL4X￥130詳細
後入れTロック40(直角)TA40￥100詳細
後入れTロック40(平行)TP40￥100詳細
後入れTロック25-40接続タイプTX25￥90詳細
Iロック40IL40￥400詳細
Tロック用下穴冶具40JS40￥1,450詳細

数　量　
