24H フレーム

24H フレーム

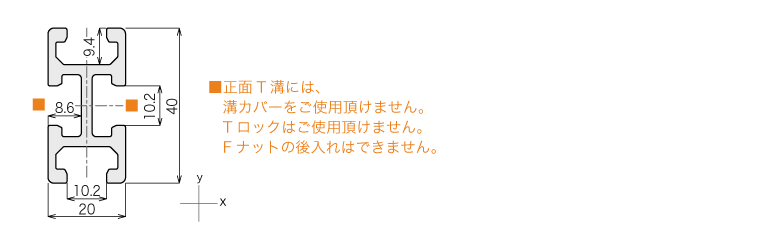

20×40mm アルミフレーム

■正面T溝には溝カバーをご使用いただけません。
■Tロック穴加工は出来ません。
■Fナットの後入れはできません。

説明:24H フレーム

F24H-

切断長さ (最小単位 0.1)mm
  最大切断寸法3940.0
  最小切断寸法 穴加工無しの場合10.0
m 単 価¥1,100/m
切  断  費  ¥90

備 考/コメント

仕  様
 材質A6063S-T5
 表面処理白アルマイト
 質量0.84kg/m
 断面積312mm2
 断面係数Zx = 2,180mm3
 Zy = 1,440mm3
 断面2次モーメントIx = 43,700mm4
 Iy = 14,400mm4
適合製品
エンドキャップ24用EP24¥100詳細
エンドキャップ24用シルバー色EP24S¥100詳細
