カバー・安全柵製作用アルミフレームシステム



資料請求 Tロック結合を手に取ってお試しください
ご注文の流れ ■導入ガイド ■技術資料
ディスプレイカバー

設計をシンプルに自由に
FA関連の構造材は、溶接不要/塗装不要/変更対応力等の魅力で、鉄製フレームからアルミフレームに代わりつつあります。弊社創立当初の主力事業であった機械・検査装置設計/製作事業も、筐体を鉄からアルミにシフトしてきました。しかし、一般的なブラケットによる接続方式には、精度/強度/設計自由度等に短所があり、アルミフレームの長所がスポイルされてしまうケースを度々経験してきました。

レコフレームはそのような経験を通じて、
締結要素に重点を置いて開発された構造用アルミフレームシステムです。
最大の特徴である独自の【Tロック結合】が
美しい外観、スピーディーで簡単な組み立てを提供します。

■レコフレームとは
「装置の架台として使用できる」を前提に、装置の設計製作メーカーとしての実績や技術を基に開発したアルミフレーム(構造材)です。
アルミフレームで構造物を構成する時、多くの場合ラーメン構造となり、接続部の強度、フレームの曲げ強度が大変重要となります。
その為、レコフレームでは接続部に理想を追求し独自開発した【Tロック】を使用し、フレーム形状も断面係数が大きくなるようデザインしました。

■短納期対応、加工不要のキット販売   営業案内
 お客様は組み立てるだけ。切断等の全ての加工を済ませてお届けいたします。

■レコフレーム独自の接続方式【Tロック結合】の特徴

アルミフレーム用接続部品

レコフレームの組立は、基本的に【Tロック】と【テーパーボルト】という二種類の部品のみで行います。従って、何種類もあるジョイントパーツから選ぶ必要が無く、一般的なブラケット接続と比較して部品点数が少なくなり、低価格、組立工数削減といったメリットが得られます。
構造面においては、フレームの芯部で接続するため、シンプルで美しい外観でありながら、接続強度が高く、フレームのT溝も隅まで利用する事ができます。これらの長所は設計し易さにも繋がっています。
 もっと詳しく


Tロック結合の接続時間はLブラケットの1/4 ※当社内比較結果
Tロック結合プロセス

モーションキャプチャステージ
   実例:Tロック結合の工数削減効果


【基本構成】
レコフレームは、以下の要素によって構成されていて、軽・中構造向けの25mm角断面フレームを基本とした25シリーズ、中・重構造向けの40mm角断面フレームを基本とした40シリーズで幅広い分野の構造に対応します。
■フレーム(アルミニウム合金押出し材)
■ロックシステム(接続パーツ)
■アクセサリーパーツ(キャップ、ケーブルクランプベース等)
■足回りパーツ(キャスター、アジャスター等)
■パネルシステム(モール、化粧ねじ等、板材取り付け小物)
■ ドア・扉システム(ヒンジ、ハンドル等)

軽・中構造用アルミフレームシステム商品一覧(25シリーズ)
中・重構造用アルミフレームシステム商品一覧(40シリーズ)
■フレーム簡易選定表
技術資料


■フレームの組合せ例

【マシンカバー】H1000 W2000 D2000
アルミフレームマシンカバー

44Fフレーム仕様の参考価格 ※枠材、ジョイントパーツのみ

型番商品名数量単価金額
F44F-1920-244Fフレーム92,62423,616
F44F-99444Fフレーム41,3135,252
EP44エンドキャップ44用81301,040
TTF4鉄Tロック・テーパーボルトセット403,024
合計金額32,932

※税抜

【マシンカバー】H1000 W1500 D1000
アルミフレームマシンカバー
25Lフレーム仕様の参考価格 ※枠材、ジョイントパーツのみ

型番商品名数量単価金額
F25L-1450-225Lフレーム41,2454,980
F25L-99425Lフレーム47863,144
F25L-950-225Lフレーム48953,580
EP25エンドキャップ25用8100800
TTF2鉄Tロック・テーパーボルトセット252,080
合計金額14,584

※税抜

【パーティション】
パーティションの組合わせ例

25Lフレーム仕様の参考価格 ※枠材、ジョイントパーツのみ

型番商品名数量単価金額
F25L-159425Lフレーム31,2063,618
F25L-950-225Lフレーム68955,370
EP25エンドキャップ25用6100600
TTF2鉄Tロック・テーパーボルトセット251,560
合計金額11,148

※税抜



44Fフレーム仕様の参考価格 ※枠材、ジョイントパーツのみ

型番商品名数量単価金額
F44F-159444Fフレーム32,0336,099
F44F-920-244Fフレーム61,4248,544
EP44エンドキャップ44用6130780
TTF4鉄Tロック・テーパーボルトセット402,016
合計金額17,439

※税抜


お気軽にお問合せください 9:00~12:00 13:00~18:00
ユキ技研株式会社 レコフレーム事業部 TEL 052-739-2901 leco@yukilabo.co.jp

※レコフレームは構造材です。お客様自身で設計していただく必要がございます。

資料請求 Tロック結合を手に取ってお試しください
ご注文の流れ ■導入ガイド ■技術資料

適用例
■カバー

機械カバー天井カバーロボットアームデモ用架台&安全カバー
機械カバー天井カバーデモ用架台
&安全カバー

 more

【パネルシステム】
主な板材固定具

パネル取付けシール材

■パネルパッキン25(RP2-)
■パネルパッキン40(RP4-)?
【特徴】
パネルに取付け穴等の加工不要。
機密性が他商品よりも高い。
組み付けが簡単。工具無しで組立てられます。
目立たない。安価。
パネルの切断面が隠れるため、仕上げが不要。
【注意点】
枠組み後に、パネルの取り外しができません。


板材クランプ部品

■モール25(RM25)
■モール40(RM40)
【特徴】
枠組み後に、パネルの取付け取外しができます。
パネルに取付け穴等の加工不要。
工具無しで組立てられます。
パネルの切断面が隠れるため、仕上げが不要。

【注意点】
パネルの強度や力の方向によっては、
大きな力に耐えられません。


パネル取付金具

■パネルステー25(PS2TA-M4)
■パネルステー40(PS4T)
【特徴】
枠組み後に、パネルの取付け取外しができます。
ネジによる固定の為、パネルの取付け取外しが手軽にできます。
パネルステーの取付けが簡単(セットボルトを締めるだけ)
パネルの切断面が隠れるため、仕上げが不要。

【注意点】
パネルの周りにわずかな隙間ができます。


板材固定具

■ウェッジリム(R05W) ※40シリーズのみ
【特徴】
LECOFRAME独自のパネリング方法。
クサビ効果で、板材とフレームを強固に固定。
組み付け後、枠の剛性が高くなる(面構造に近くなります)
パネルに取り付け穴等の加工不要。
目立たない。

【注意点】
枠組み後に、パネルの取り付け取り外しができません。
組み付けに時間がかかります。比較的高価。

【共通の特徴】
パネルの切断面が隠れる為、仕上げが不要。

■25シリーズ パネルシステム商品一覧
■40シリーズ パネルシステム商品一覧


■Recommend

ディスプレイケース・カバーにオススメ
【F33M】      【F44R】      【F20C】

T溝用プラスチックキャップ T溝用アルミキャップ
   ■樹脂溝カバー(SC25)      ■溝カバーアルミタイプ(CV1F)
   ■樹脂溝カバー(SC40)     アルミ製で一体感のある美しい仕上がり
   ハサミで手軽に切断できます

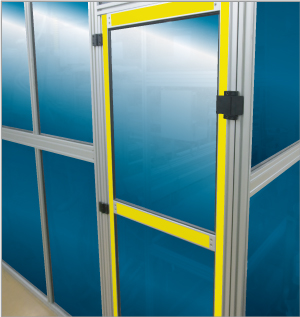

25/50mm幅黄色ラインテープ



■黄テープ(YTP)
出入り口や注意喚起エリアの表示等に



ステンレス鋼製アイプレート適用例 ステンレス鋼製アイプレート適用例
■アイプレート/リングキャッチ
チェーン・ワイヤ・ロープ等の端末金具としてご利用ください。
 ■25シリーズ アクセサリーパーツ  ■40シリーズ アクセサリーパーツ
