クリーンブースの設計
クリーンブースを、誰でも“自分で”かんたんに設計・手配・設置できます。
専用3Dcadツール「LECOcad」を使って、用途や目的に合わせてサイズや仕様を自由に設計できます。
無駄なく、必要な機能を備えた最適な構成で導入いただけます。小型から大型まで、レイアウトに応じて最適な設計が可能。
お客様による自由設計＋セルフ施工で、現場にぴったりのクリーンブースを実現します。
画面上で、さまざまな形状やサイズをシミュレーションしながら、価格の確認と作図が可能。
ご希望の用途や目的に応じて、最適な仕様・サイズのクリーンブースを設計、短納期でご購入いただけます。
レコフレーム専用の無料設計ツール。3D画面上でパーツを配置するだけで、誰でも簡単に作図が可能です。
- 複雑なCAD知識がなくてもOK
- パーツリスト自動出力
- 作図・確認・見積依頼まで一括対応
無料の専用CADで、設計がもっとスムーズに
LECOcadについて
■基本のブースモデルについて
LECOcadでは、一から自由にクリーンブースを設計することも可能ですが、
あらかじめクリーンブース専用の「基本モデル」をご用意しています。
サイズを指定するだけで、必要なフレーム構成を一発作成できる便利なテンプレートです。
ご希望のサイズ・清浄度に近いモデルを選び、そこからサイズ調整してご注文いただくことが可能です。
※モデルによって、サイズ・入口レイアウト・FFUの配置台数などが異なります。
ご希望条件に近いモデルがある場合は、ベースとしてご利用ください。

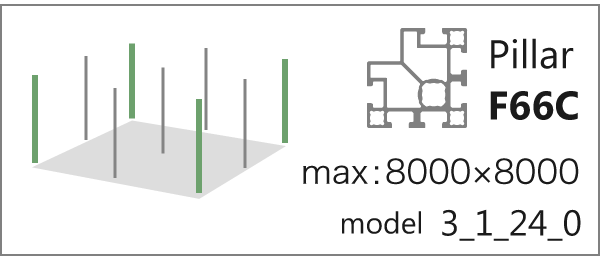

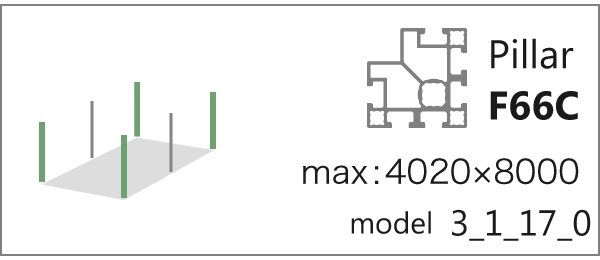

■形状が特殊なブースの場合は、柱のみのモデルから作図するのがおすすめです
【ブースの体積計算式】
ブースの体積（m³）＝幅（ｍｍ）×奥行き（ｍｍ）×高さ（ｍｍ）／１0⁹
■1.5ｍ×1.5ｍ ブースモデル

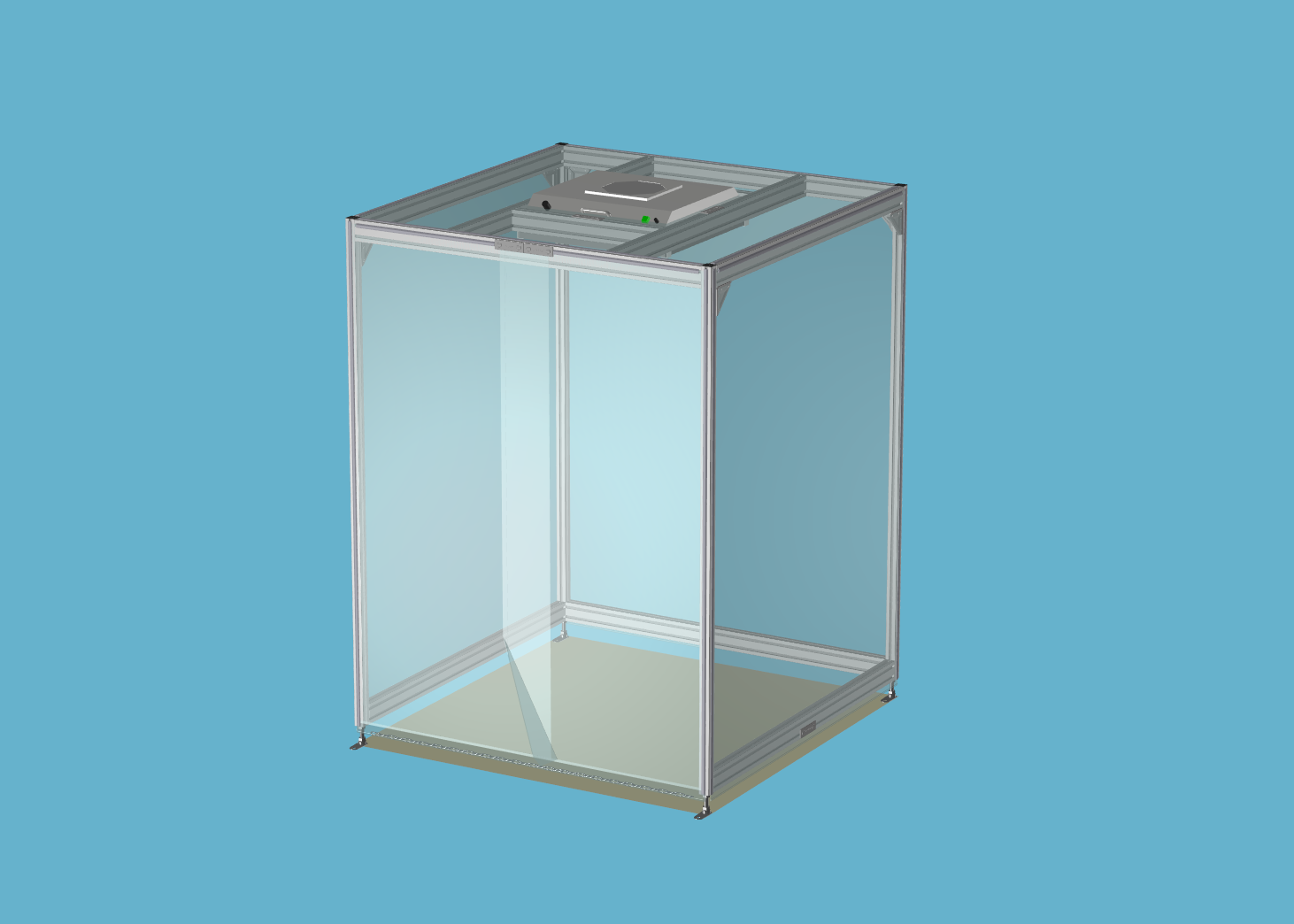

model 3_1_2_0
標準サイズ
W:1500 D:1500 H:2000
標準スペック（参考）
クリーン度：クラス1000 (ISO6)
換気回数：144回/ｈ
FFU台数：10.8m3/min×1台
参考価格：¥266,000

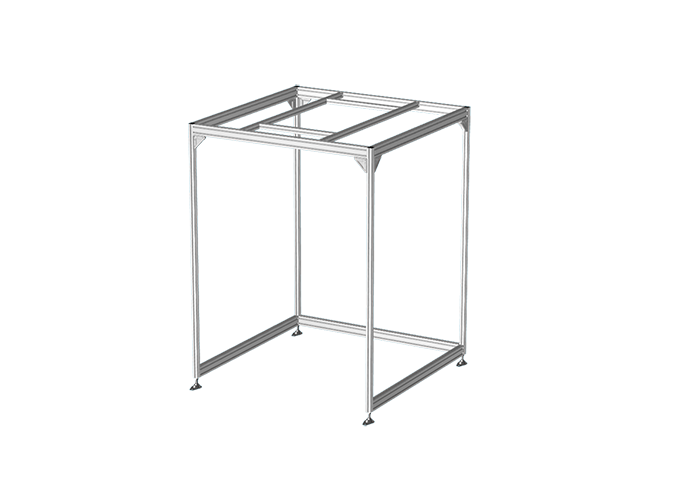

model 3_1_3_0
標準サイズ
W:1500 D:1500 H:2000
標準スペック（参考）
クリーン度：クラス1000 (ISO6)
換気回数：187回/ｈ
FFU台数：14m3/min×1台
参考価格：¥298,000

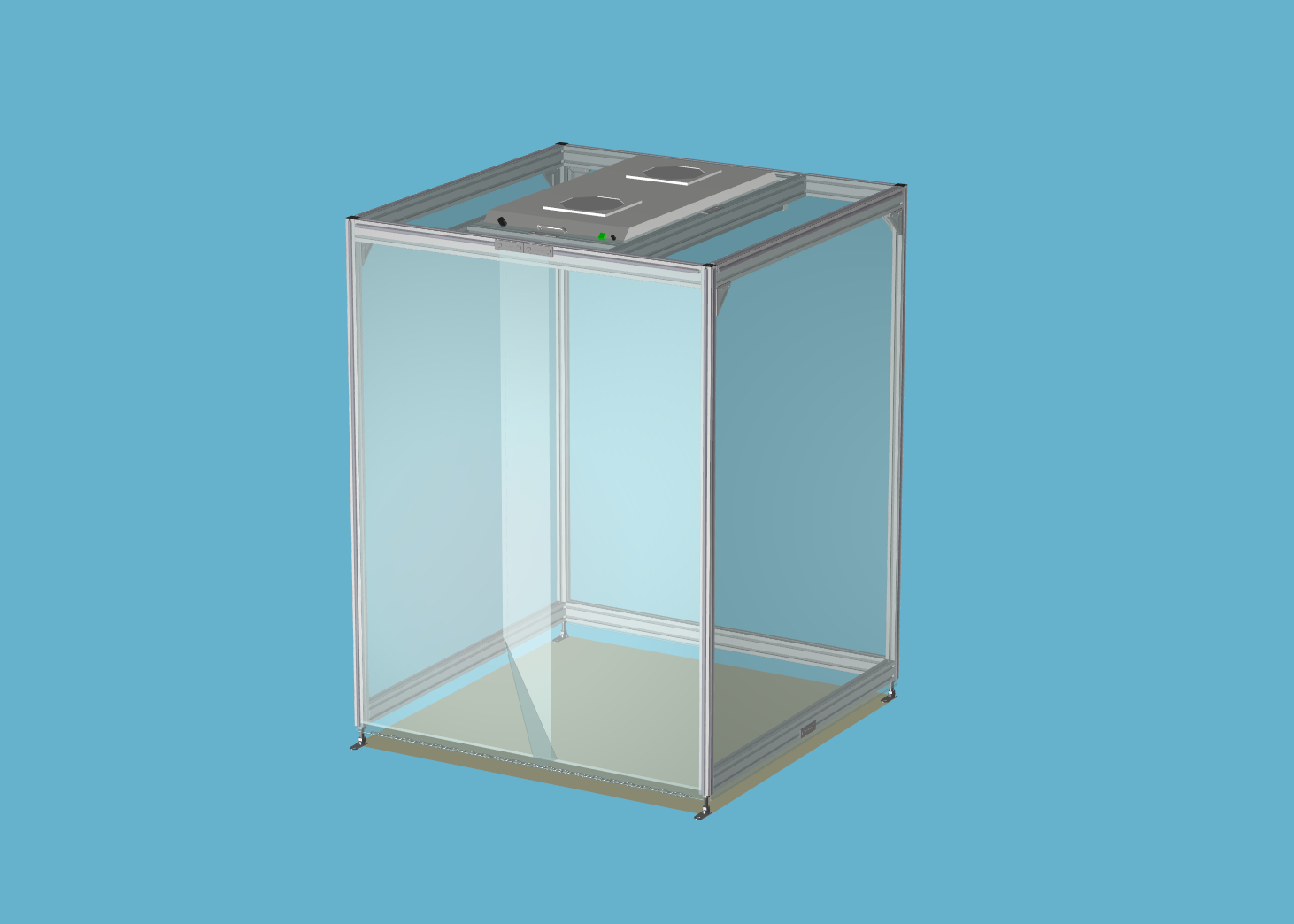

model 3_1_4_0
標準サイズ
W:1500 D:1500 H:2000
標準スペック（参考）
クリーン度：クラス100 (ISO5)
換気回数：324回/ｈ
FFU台数：24.3m3/min×1台
参考価格：¥326,000
■2.5ｍ×2.5ｍ ブースモデル

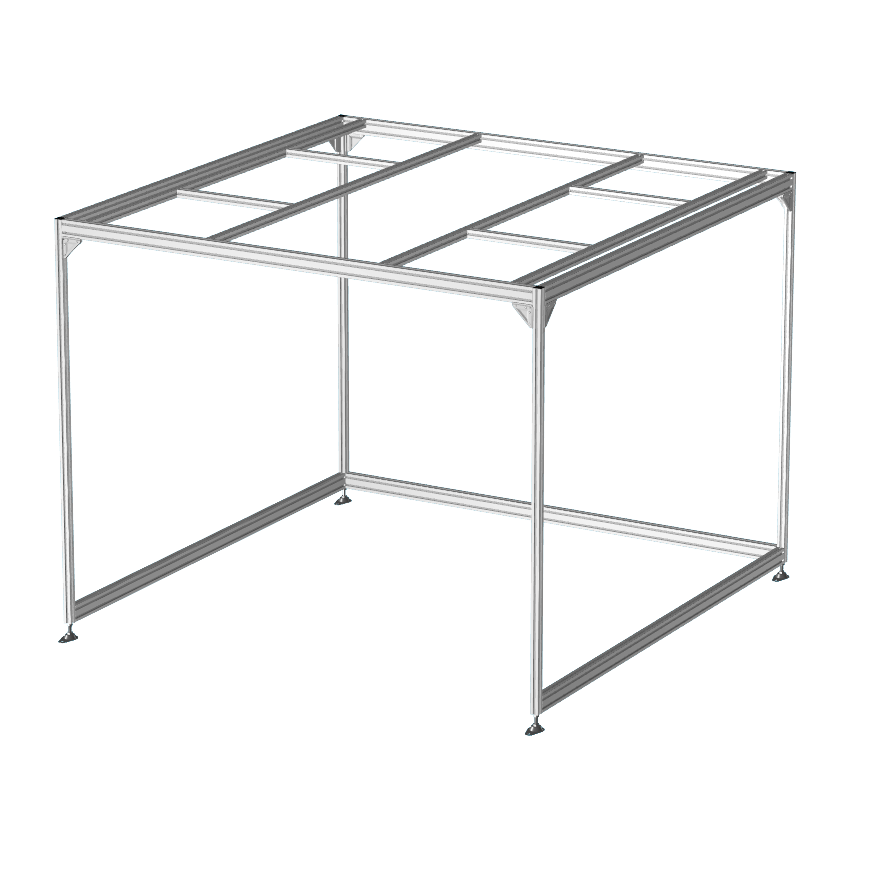

model 3_1_5_0
標準サイズ
W:2500 D:2500 H:2000
標準スペック（参考）
クリーン度：クラス1000 (ISO6)
換気回数：134回/ｈ
FFU台数：14m3/min×2台
参考価格：¥510,000

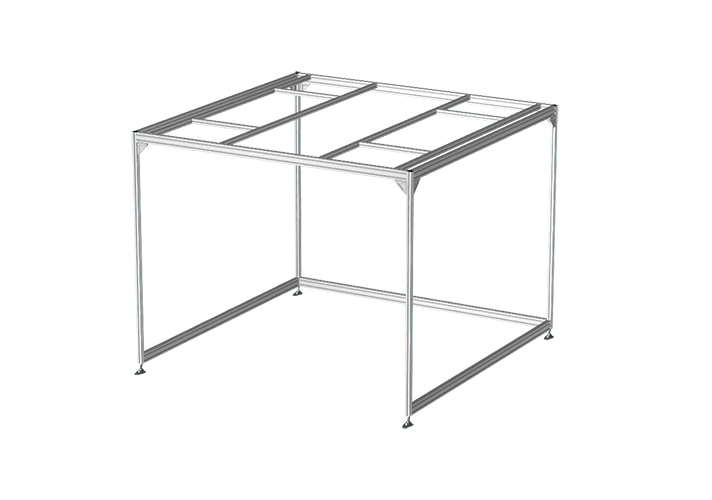

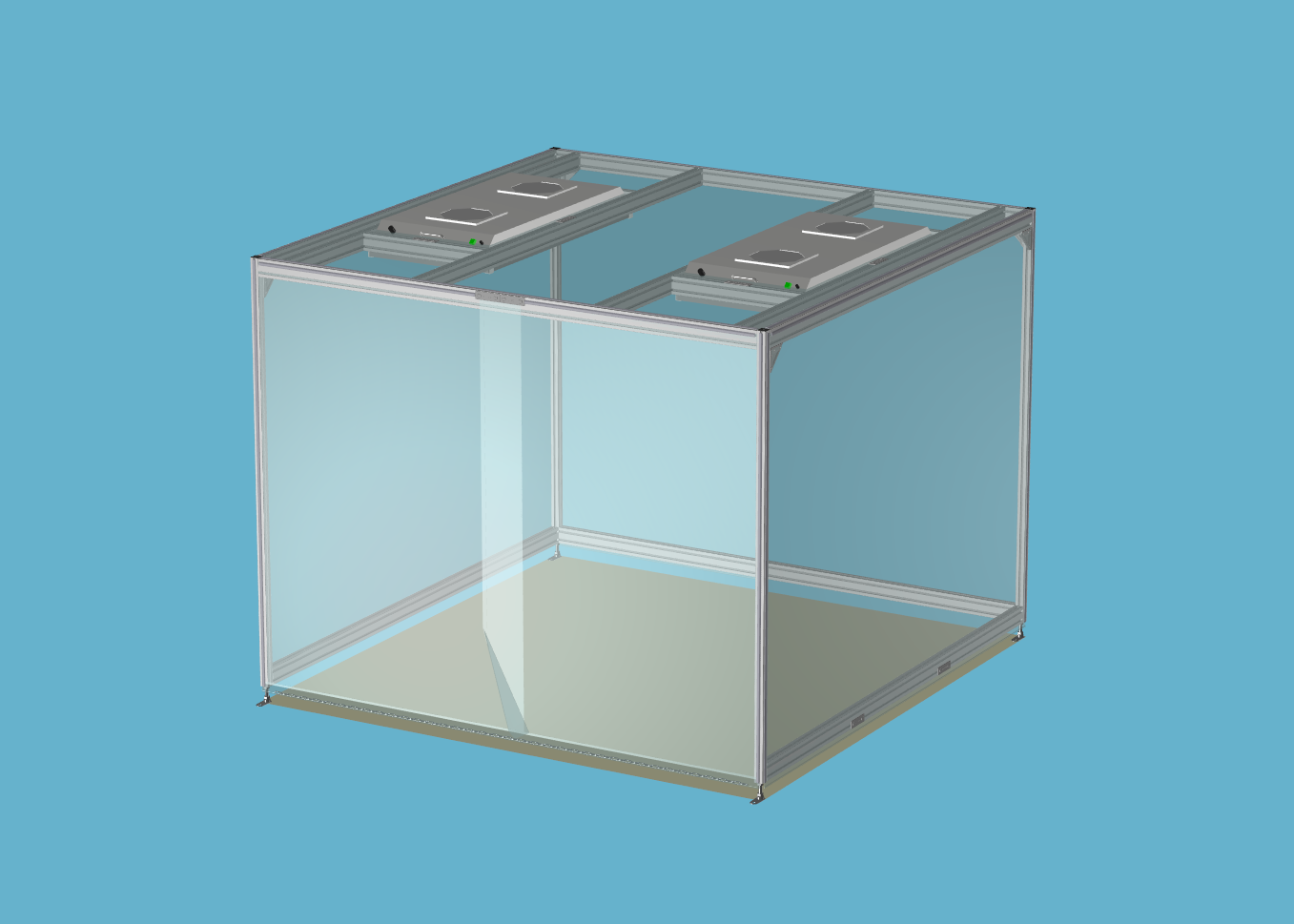

model 3_1_6_0
標準サイズ
W:2500 D:2500 H:2000
標準スペック（参考）
クリーン度：クラス1000 (ISO6)
換気回数：233回/ｈ
FFU台数：24.3m3/min×2台
参考価格：¥549,000
■3ｍ×3ｍ ブースモデル

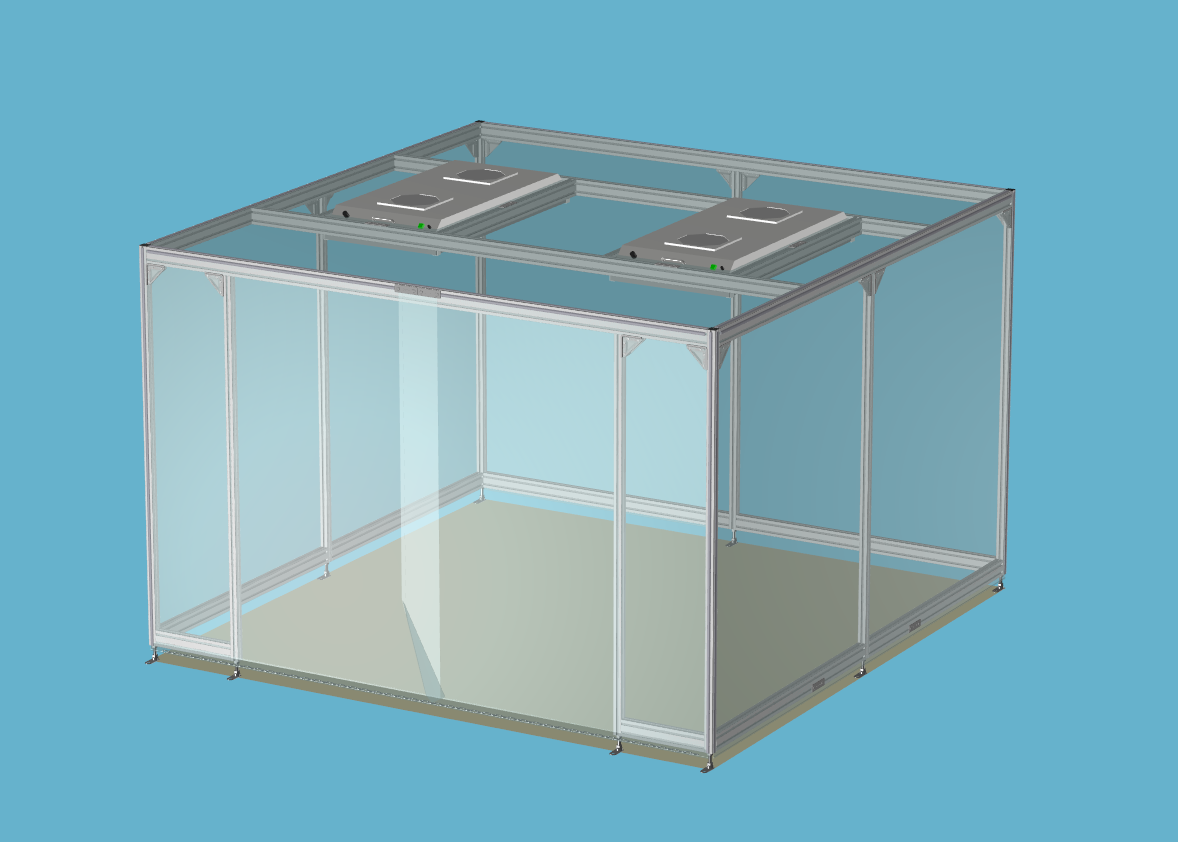

model 3_1_7_0
標準サイズ
W:3000 D:3000 H:2000
標準スペック（参考）
クリーン度：クラス1000 (ISO6)
換気回数：162回/ｈ
FFU台数：24.3m3/min×2台
参考価格：¥635,000

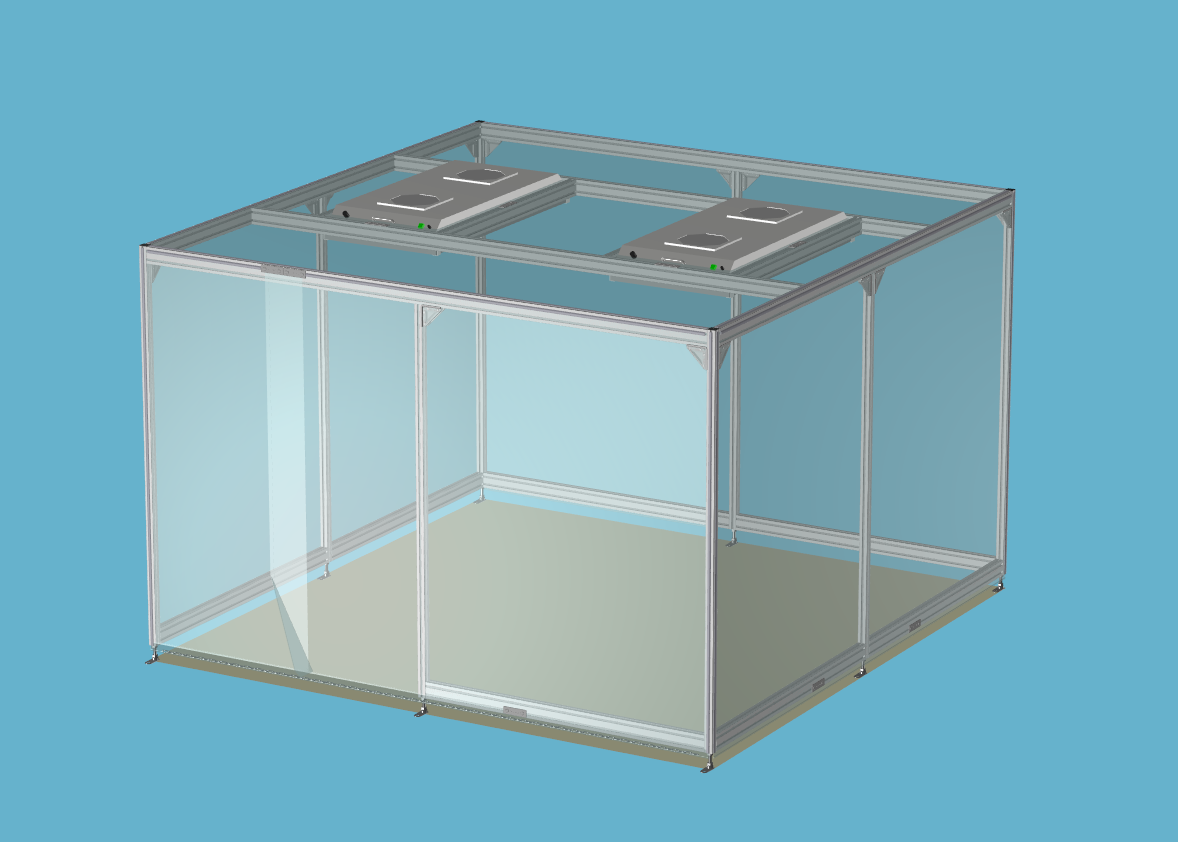

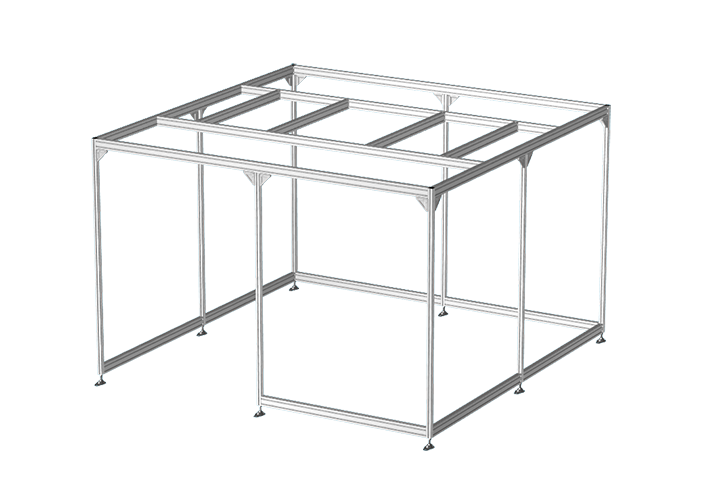

model 3_1_8_0
標準サイズ
W:3000 D:3000 H:2000
標準スペック（参考）
クリーン度：クラス1000 (ISO6)
換気回数：162回/ｈ
FFU台数：24.3m3/min×2台
参考価格：¥629,000
■4ｍ×4ｍ ブースモデル
model 3_1_9_0
標準サイズ
W:4020 D:4020 H:2000
標準スペック（参考）
クリーン度：クラス1000 (ISO6)
換気回数：135回/ｈ
FFU台数：24.3m3/min×3台
参考価格：¥913,000

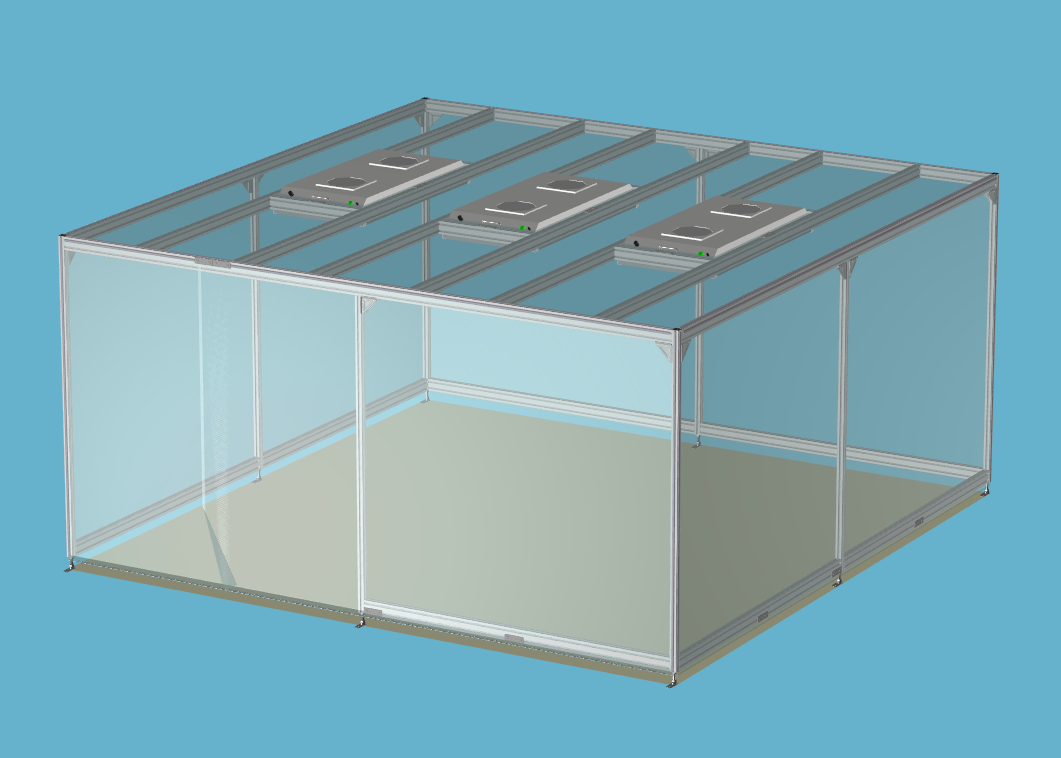

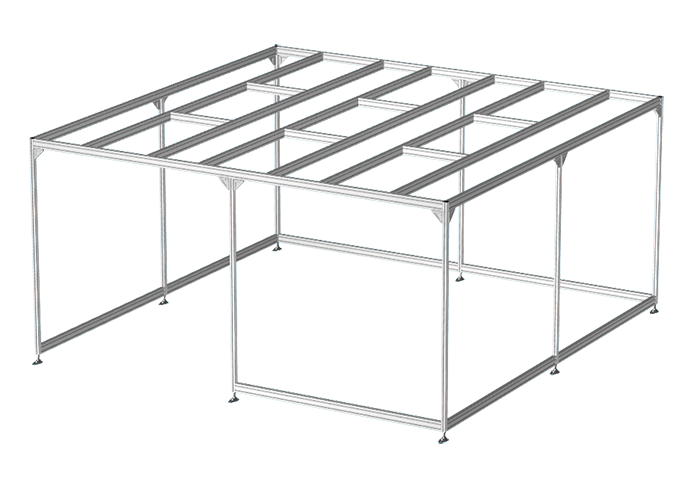

model 3_1_10_0
標準サイズ
W:4020 D:4020 H:2000
標準スペック（参考）
クリーン度：クラス1000 (ISO6)
換気回数：135回/ｈ
FFU台数：24.3m3/min×3台
参考価格：¥905,000

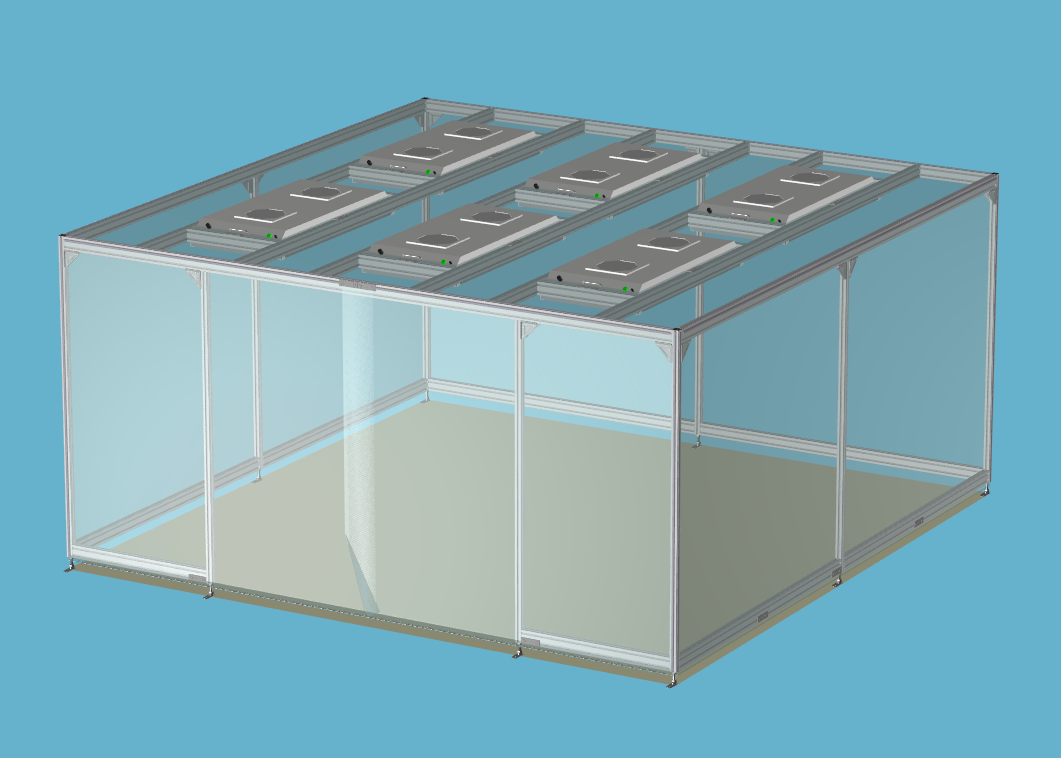

model 3_1_11_0
標準サイズ
W:4020 D:4020 H:2000
標準スペック（参考）
クリーン度：クラス100 (ISO5)
換気回数：271回/ｈ
FFU台数：24.3m3/min×6台
参考価格：¥1,406,000
model 3_1_12_0
標準サイズ
W:4020 D:4020 H:2000
標準スペック（参考）
クリーン度：クラス100 (ISO5)
換気回数：271回/ｈ
FFU台数：24.3m3/min×6台
参考価格：¥1,398,000
■3ｍ×5ｍの長方形 ブースモデル

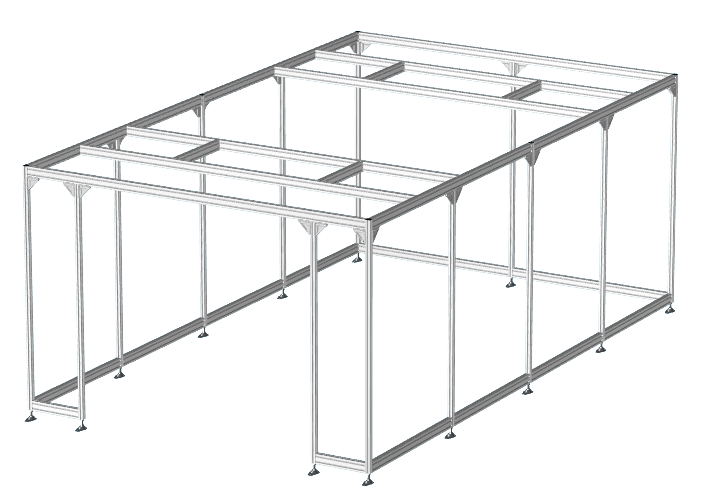

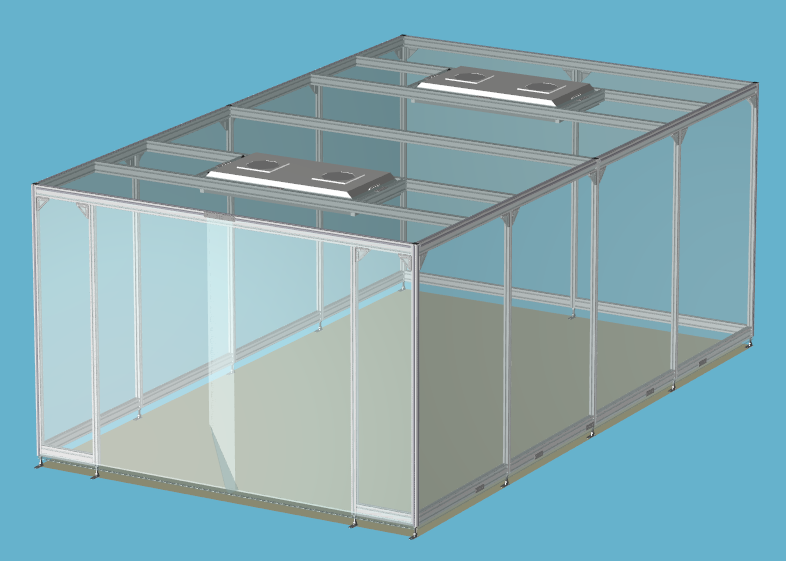

model 3_1_13_0
標準サイズ
W:3000 D:5000 H:2000
標準スペック（参考）
クリーン度：クラス10000 (ISO7)
換気回数：97回/ｈ
FFU台数：24.3m3/min×2台
参考価格：¥751,000

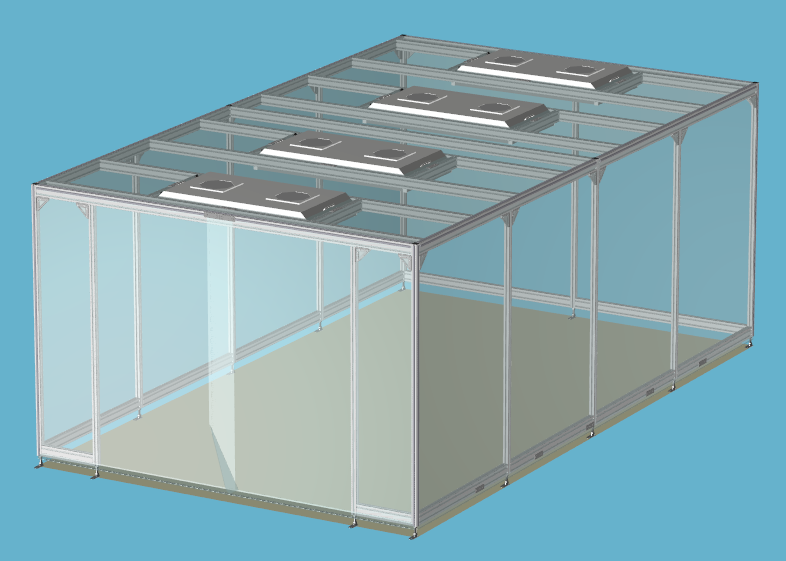

model 3_1_14_0
標準サイズ
W:3000 D:5000 H:2000
標準スペック（参考）
クリーン度：クラス1000 (ISO6)
換気回数：194回/ｈ
FFU台数：24.3m3/min×4台
参考価格：¥1,121,000
