Free shape
Free shape機能は、cube（四角形状）やcylinder（円筒形状）を使い、サイズ・向き・色を自由に設定して作図できる機能です。
標準レコフレーム部材以外の木板・機器・ワークなどを簡易的に配置できるため、実際の完成イメージに近い作図が可能です。

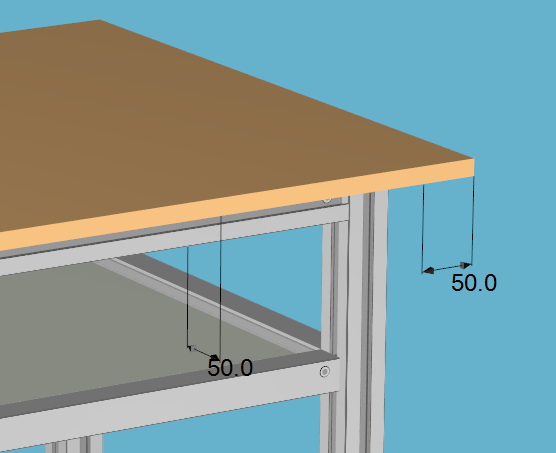

配置したshapeには、寸法線を表示することもできます。
Free shapeでの作図はイメージ図形の為、パーツリストに出力されません。
Free shapeの追加

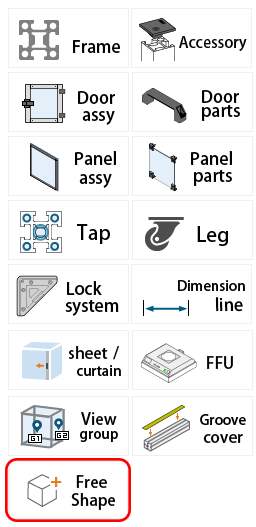

・右メニューより「Free shape」をクリック、任意の形状を選択。
[四角形 板など]
[円柱形状]

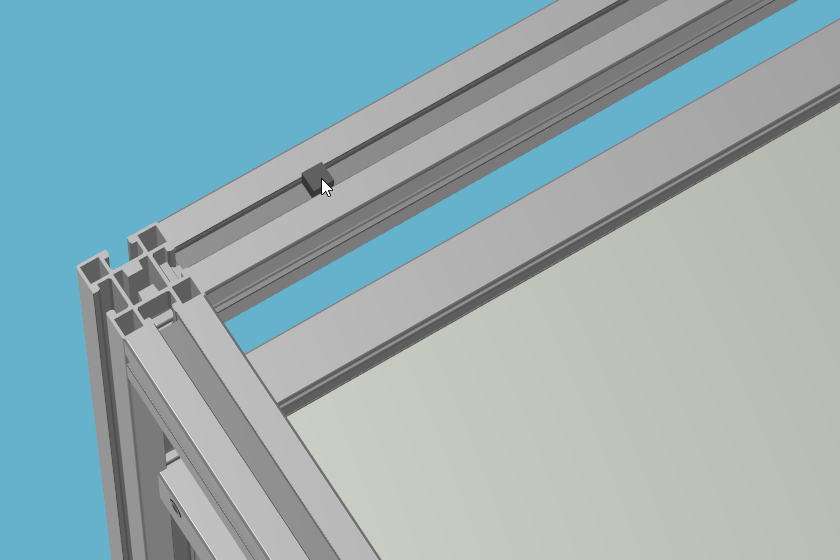

・配置したい箇所のフレーム溝を左クリック shapeを仮置きして 右クリックで配置を確定。

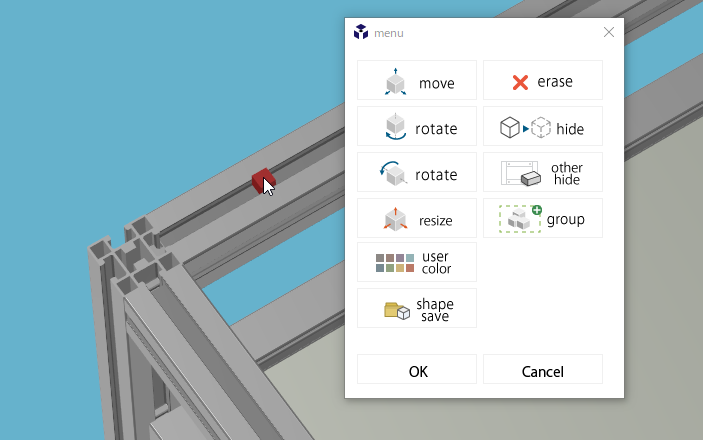

・配置後のshapeを選択すると編集メニューが表示されます。
移動
Y軸回転
X軸回転
サイズ変更
任意色への変更
user shapeへの保存
削除
部材を非表示
選択部材以外をすべて非表示
shapeのグループ化
shapeのグループ解除
グループ化したshapeの基点変更
移動 [move]
移動：配置位置からの移動距離を指定します。XYZ座標表示を参照して移動値を入力します。
info 移動距離については適宜、寸法線を引いて数値参照の上ご指定ください。→寸法線の引き方について
Y軸 回転 [rotate]
回転：Y軸を基準に90度回転します。
X軸 回転 [rotate]
回転：X軸を基準に90度回転します。
サイズ変更 [resize]
サイズ変更：shapeの大きさを変更します。XYZ座標表示を参照して変更サイズを指定します。
任意色への変更[user clolr]
任意色への変更することができます。操作方法はフレームの編集メニュー [user color] の説明を参照ください。
shapeの保存 [shape save]
shape保存：user shapeへ保存します。保存したshapeは、読み込んで画面上に配置できます。
削除 [erase]
削除：選択したshapeを削除します。
非表示 [hide]
非表示：選択したshapeを非表示にします。
再表示は画面右上 redisplayボタンで再表示することができます。
非表示 [other hide]
非表示：shape以外のフレーム部材などをすべて非表示にします。
再表示は画面右上 redisplayボタンで再表示することができます。
shapeのグループ化 [group]
グループ化：shapeをグループ化します。
info グループ化したshapeは、グループ単位で移動や回転などの編集が可能です。
また、複数のshapeを組み合わせてグループ化し、ひとつのshapeとして保存できます。
shapeを選択してを選択
グループにしたいshapeを左クリックで複数選択した後、 右クリックで確定します。
shapeのグループ解除 [ungroup]
グループ解除：グループ化したshapeをグループ解除します。
グループ化shapeの基点変更 [attach point]
グループ化shapeの基点変更：グループ化shapeの基点を選択したshapeに変更します。
shapeの読み込みと配置
【ユーザーが登録したシェイプデータ】

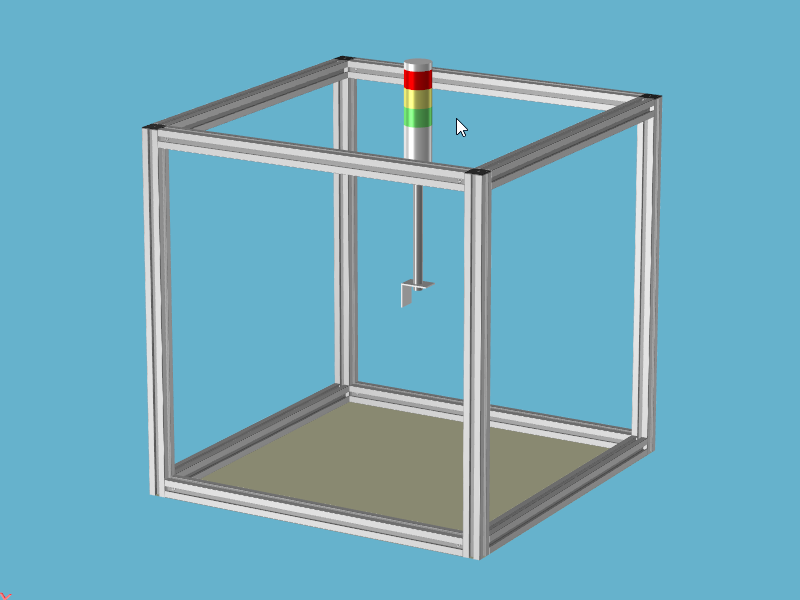

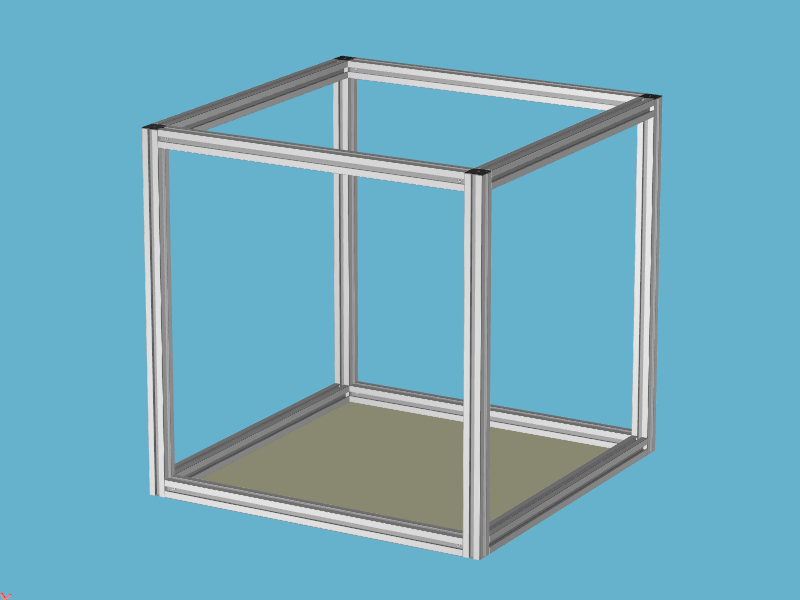

shape保存ボタンで保存した図形データを読み込んで画面上に配置できます。
保存したshapeは、上部メニューから呼び出して配置します。
File＞Free shape ＞ user shape

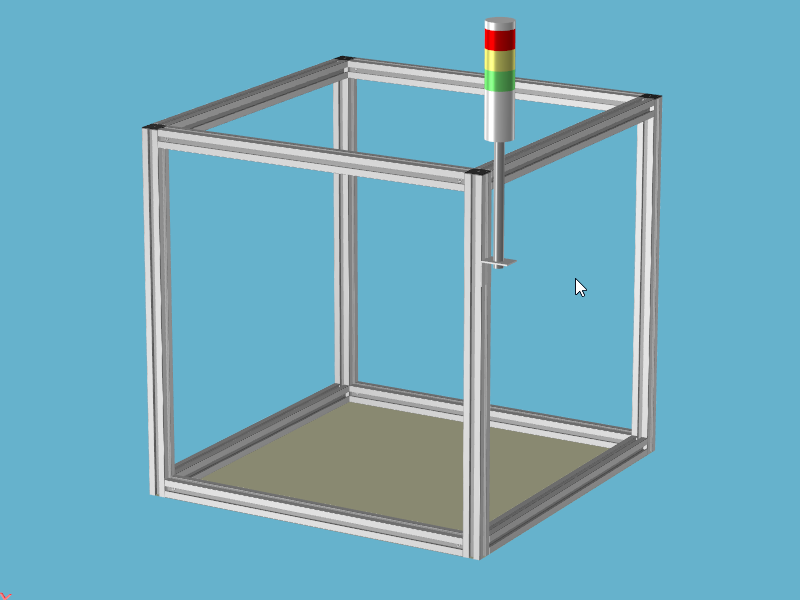

→shapeデータを読み込み後、一旦3D中心に仮置きされます。続けて任意のフレーム位置を左クリックすることで指定位置に配置します。
【初期登録されているシェイプデータ】

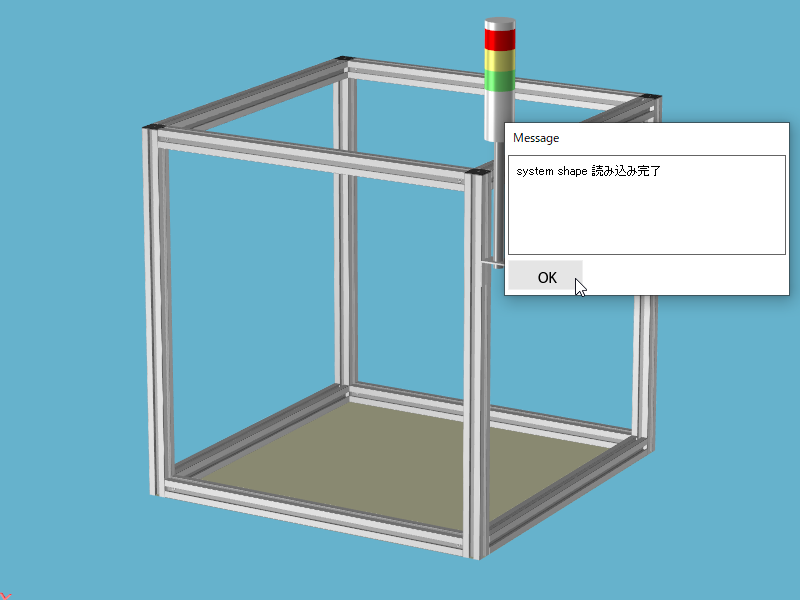

File＞Free shape ＞ system shape
→登録されている標準shapeを読み込み、画面上に配置できます。

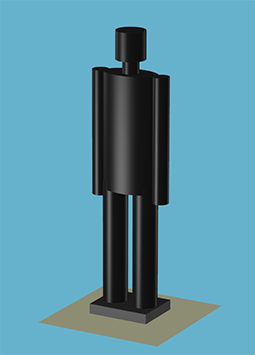

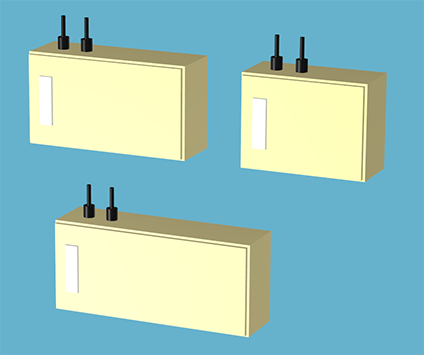

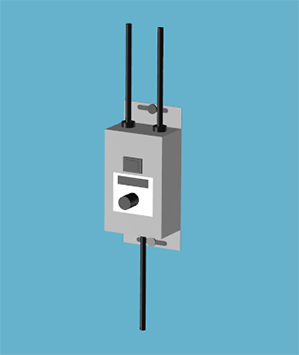

■初期登録されているsystem shape [クリーンブース用のイメージシェイプなど]
