装置架台
設計をシンプルに自由に
FA関連の構造材は、溶接不要/塗装不要/変更対応力等の魅力で、鉄製フレームからアルミフレームに代わりつつあります。弊社創立当初の主力事業であった機械・検査装置設計/製作事業も、筐体・架台を鉄からアルミにシフトしてきました。しかし、一般的なブラケットによる接続方式には、精度/強度/設計自由度等に短所があり、アルミフレームの長所がスポイルされてしまうケースを度々経験してきました。

レコフレームはそのような経験を通じて、
締結要素に重点を置いて開発された構造用アルミフレームシステムです。
最大の特徴である独自の【Tロック結合】が
美しい外観、スピーディーで簡単な組み立てを提供します。

■レコフレームとは
「装置の架台として使用できる」を前提に、装置の設計製作メーカーとしての実績や技術を基に開発したアルミフレーム(構造材)です。
アルミフレームで構造物を構成する時、多くの場合ラーメン構造となり、接続部の強度、フレームの曲げ強度が大変重要となります。
その為、レコフレームでは接続部に理想を追求し独自開発した【Tロック】を使用し、フレーム形状も断面係数が大きくなるようデザインしました。

■短納期対応、加工不要のキット販売   営業案内
 お客様は組み立てるだけ。切断等の全ての加工を済ませてお届けいたします。

■レコフレーム独自の接続方式【Tロック結合】の特徴

アルミフレーム用接続部品

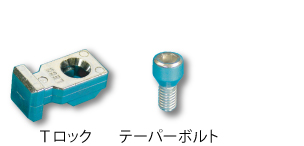

レコフレームの組立は、基本的に【Tロック】と【テーパーボルト】という二種類の部品のみで行います。従って、何種類もあるジョイントパーツから選ぶ必要が無く、一般的なブラケット接続と比較して部品点数が少なくなり、低価格、組立工数削減といったメリットが得られます。
構造面においては、フレームの芯部で接続するため、シンプルで美しい外観でありながら、接続強度が高く、フレームのT溝も隅まで利用する事ができます。これらの長所は設計し易さにも繋がっています。
 もっと詳しく


Tロック結合の接続時間はLブラケットの1/4 ※当社内比較結果
Tロック結合プロセス

モーションキャプチャステージ
   実例:Tロック結合の工数削減効果


【基本構成】
レコフレームは、以下の要素によって構成されていて、軽・中構造向けの25mm角断面フレームを基本とした25シリーズ、中・重構造向けの40mm角断面フレームを基本とした40シリーズで幅広い分野の構造に対応します。
■フレーム(アルミニウム合金押出し材)
■ロックシステム(接続パーツ)
■アクセサリーパーツ(キャップ、ケーブルクランプベース等)
■足回りパーツ(キャスター、アジャスター等)
■パネルシステム(モール、化粧ねじ等、板材取り付け小物)
■ ドア・扉システム(ヒンジ、ハンドル等)

軽・中構造用アルミフレームシステム商品一覧(25シリーズ)
中・重構造用アルミフレームシステム商品一覧(40シリーズ)
■フレーム簡易選定表
技術資料

■フレームの組合せ例

【装置架台】
装置架台の組合わせ例
240フレーム仕様の参考価格

型番商品名数量単価金額
F240-1920-2240フレーム42,4809,920
F240-850-2240フレーム51,2716,355
F240-497240フレーム46522,608
F240-420-2240フレーム27851,570
AS25-M12アンカーセット25110,00010,000
E240エンドキャップ240用4100400
TTF2鉄Tロック・テーパーボルトセット255,720
合計金額36,573

許容耐荷重100kg(静荷重) 参考:フレーム簡易選定表            ※税抜



46Fフレーム仕様の参考価格

型番商品名数量単価金額
F46F-1880-246Fフレーム44,57618,304
F46F-820-246Fフレーム52,24411,220
F46F-49746Fフレーム41,2334,932
F46F-380-246Fフレーム21,2762,552
ASEE-M16ダイカストアンカーセット19,1509,150
EP46エンドキャップ46用4150600
TTF4鉄Tロック・テーパーボルトセット407,392
合計金額54,150

許容耐荷重260kg(静荷重) 参考:フレーム簡易選定表            ※税抜


お気軽にお問合せください 9:00~12:00 13:00~18:00
ユキ技研株式会社 レコフレーム事業部 TEL 052-739-2901 leco@yukilabo.co.jp

※レコフレームは構造材です。お客様自身で設計していただく必要がございます。

資料請求 Tロック結合を手に取ってお試しください
ご注文の流れ ■導入ガイド ■技術資料

適用例
■架台

モーションキャプチャステージコンベア架台車中泊用システムベッド投影機定盤架台足場
モーション
キャプチャ
ステージ
コンベア架台車両用
システムベッド
投影機定盤架台足場



■荷役/運搬機材

昇降機システム台車平台車
昇降機システム台車平台車



一般的にブラケット接続方式のアルミフレームは、組立精度や剛性不足が懸念され、架台としてはあまり使用されず、安全柵やマシンカバー等に多く使用されていました。しかし、レコフレームでは、装置の筐体・架台へ積極的に採用していただけます。 ≫技術資料

鉄製筐体とアルミフレーム製筐体
鉄からLECOFRAMEへシフト
