40seriesフレーム

一覧にもどる

66Cフレーム

66Cフレーム

60×60mmL型 アルミフレーム　背の高い構造物の柱に適しています。

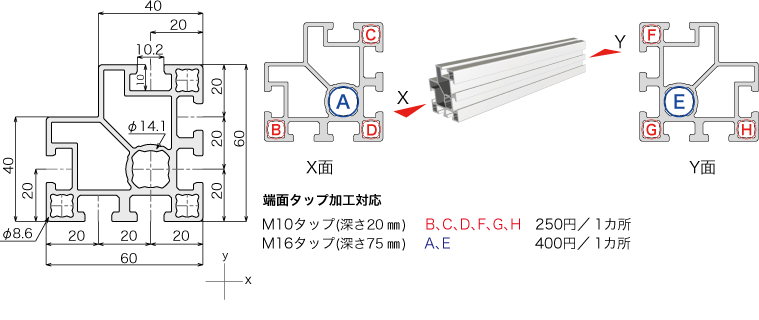

説明：66Cフレーム

F66C－－0－

端面タップ加工（X面）
A
B
C
D
端面タップ加工（Y面）
E
F
G
H

切断長さ　（最小単位 0.1）mm
　　最大切断寸法3940.0
　　最小切断寸法 穴加工無しの場合10.0
m　単　価￥3,360／m
切  断  費　　￥140
端面タップ加工　最小フレーム寸法　mm
呼び径片側加工両側加工
M10 50.050.0
M16 115.0230.0
NG加工指示

備　考／コメント　

仕　　様
　材質A6005C-T5
　表面処理白アルマイト
　質量2.48kg/m
　断面積920mm2
　断面係数Zx = 9,351mm3
　Zy = 9,351mm3
　断面2次モーメントIx = 312,332mm4
　Iy = 312,332mm4
適合製品
エンドキャップ66C用E66C￥160詳細

数　量　

カートを見る 一覧にもどる
