33Mフレーム 黒アルマイト仕様

33Mフレーム 黒アルマイト仕様

30×30mm アルミフレーム

■切断面、穴加工面に黒アルマイト処理はありません。
※ 形状が変更になりました。

説明:33Mフレーム 黒アルマイト仕様

F33MB-

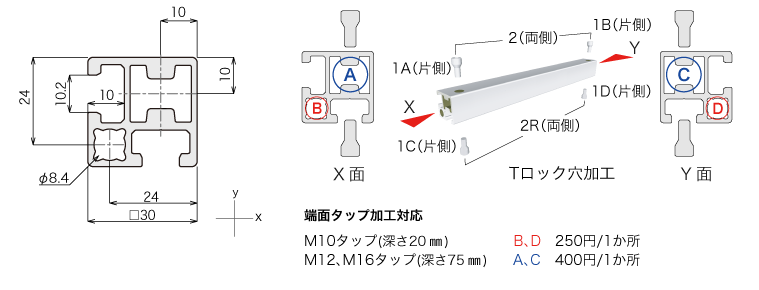

端面タップ加工(X面)
A
B
端面タップ加工(Y面)
C
D

切断長さ (最小単位 0.1)mm
  最大切断寸法3940.0
  最小切断寸法 穴加工無しの場合10.0
片側穴加工の場合40.0
両側穴加工の場合55.0
m 単 価¥1,960/m
切  断  費  ¥90
穴加工費  ¥100/片側
端面タップ加工 最小フレーム寸法 mm
呼び径片側加工両側加工
M10 50.050.0
M12・M16 115.0230.0
NG加工指示
穴加工 1A/1C と端面タップ加工 A12, A16 は重複して加工できません
穴加工 1B/1D と端面タップ加工 C12, C16 は重複して加工できません
穴加工 2/2R と端面タップ加工 A12, A16, C12, C16 は重複して加工できません

備 考/コメント

仕  様
 材質A6005C-T5
 表面処理黒アルマイト
 質量1.06kg/m
 断面積391mm2
 断面係数Zx = 2,300mm3
 Zy = 2,160mm3
 断面2次モーメントIx = 35,900mm4
 Iy = 33,700mm4
適合製品
エンドキャップ33用EP33¥130詳細
テーパーボルト40TB40¥38詳細
鉄Tロック40TL4F¥130詳細
鉄Tロック40
導通タイプ
TL4E¥145詳細
鉄後入れTロック40TL4X¥130詳細
後入れTロック40(直角)TA40¥100詳細
後入れTロック40(平行)TP40¥100詳細
後入れTロック25-40接続タイプTX25¥90詳細
Iロック40IL40¥400詳細
Tロック用下穴冶具40JS40¥1,450詳細
